- 產品
- 供應
- 公司
- 新聞
|
|
||||||||||||||||||||||||||||
GH44高溫合金
GH44概述
該合金是固溶強化鎳基抗氧化合金，在900℃以下具有高的塑性和中等的熱強性，并具有優良的抗氧化性和良好的沖壓、焊接工藝性能，適宜制造在900℃以下長期工作的航空發動機主燃燒室和加力燃燒室零部件以及隔熱屏、導向葉片等。
GH44化學成分
碳C（≤0.10） 鉻Cr (23.5～26.5) 鎳Ni (余) 鎢W(130.～16.0) 鉬Mo (≤1.50) 鈦Ti (0.30～0.70) 鐵Fe (不大于4.0) 錳Mn (不大于0.50) 鋁Al (≤0.50) 硅Si (不大于0.80) 磷P (不大于0.013) 硫S(不大于0.013)
GH44技術標準:GB/T14992,GB/T14993
GH44物理性能說明
熔化溫度：1352～1375℃，密度：8.89g/cm3

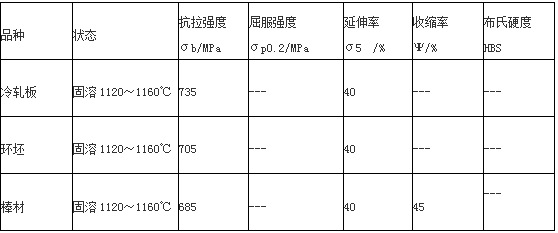

GH44力學性能說明
GH44加工工藝說明
GH44熔煉工藝：
GH44合金采用電弧爐、非真空感應爐或真空感應爐+電渣重熔或真空電弧重熔工藝熔煉。
GH44鍛造工藝：
GH44加熱溫度為1170℃±10℃，終鍛溫度不低于900℃。板材軋制加熱溫度1190℃±10℃，薄板熱軋加熱溫度1130℃±10℃，終軋溫度不低于800℃；薄板冷軋總壓下率為30%左右。
GH44零件熱處理工藝：
中間熱處理溫度為1140℃±10℃，保溫3～5min,空冷。最終熱處理溫度根據零件工作條件確定，對要求有良好的熱疲勞性能的零件于1150℃固溶，保溫3～5min,空冷；對要求有較高熱強性的零件于1200℃固溶，保溫3～5min,空冷。
GH44交貨規格及生產時間：
GH44彈簧絲交貨規格：φ0.08～φ10 交貨期10個工作日
GH44板材交貨規格：0.3～15×1000×L 交貨期35個工作日
GH44帶材交貨規格：0.06～2.0×200×L 交貨期18個工作日
GH44棒材交貨規格：φ8～φ400×L 交貨期15個工作日
GH44焊絲交貨規格：φ1.6盤圓、φ1.2盤圓、φ1.6×1000直條、φ2.4×1000直條 交貨期12個工作日
GH44彈簧絲 GH44板材 GH44帶材 GH44棒材 GH44焊絲 GH44合金
