- 產(chǎn)品
- 供應(yīng)
- 公司
- 新聞
|
|
||||||||||||||||||||||||||||
GH738高溫合金
GH738概述
GH738是以γ′相沉淀硬化的鎳基高溫合金，具有良好的耐燃?xì)飧g能力、較高的屈服強(qiáng)度和疲勞性能，工藝塑性良好，組織穩(wěn)定。廣泛用于航空發(fā)動機(jī)轉(zhuǎn)動部件，使用溫度不高于815℃。可以生產(chǎn)冷軋和熱軋板材、管材、帶材、絲材和鍛件、鑄件、緊固件。

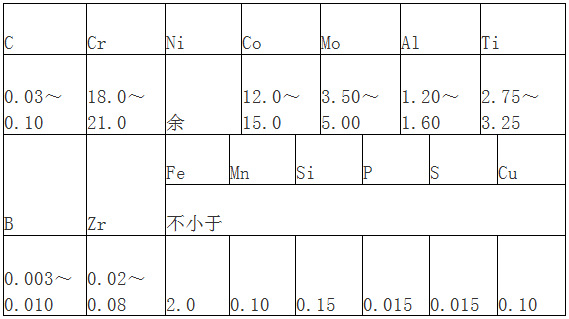

GH738化學(xué)成分
微量雜質(zhì)為ω(Pb)≤0.001%、ω(As)≤0.0025%、ω(Sn)≤0.0012%、ω(Sb)≤0.0025%、ω(Bi)≤0.0001%。
GH738熱處理制度 1080℃±10℃，4h，空冷＋840℃，24h，空冷＋760℃，16h，空冷。
GH738品種規(guī)格和供應(yīng)狀態(tài) 可生產(chǎn)棒材、型材、鍛坯、環(huán)形件、厚板、薄板、帶材、管材、絲材、砂型鑄件、精密鑄件和緊固件等，通常不經(jīng)熱處理交貨，板材固溶處理后交貨。
GH738熔煉和鑄造工藝 采用真空感應(yīng)熔煉加真空電弧重熔工藝。
GH738應(yīng)用概況與特殊要求 該合金在國外廣泛用于航空發(fā)動機(jī)和燃?xì)廨啓C(jī)，主要用作渦輪葉片等轉(zhuǎn)動件，有成熟的使用經(jīng)驗。由于該合金含鈷較高，在國內(nèi)較少采用。
GH738物理及化學(xué)性能
GH738熱性能
GH738熔化溫度范圍 1330～1360℃。

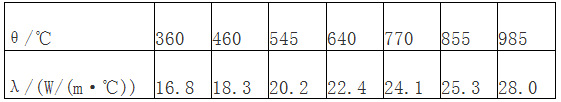

GH738熱導(dǎo)率
GH738比熱容
GH738線膨脹系數(shù)
GH738密度 ρ=8.22g/cm3。
GH738電性能
GH738磁性能 合金無磁性。
GH738化學(xué)性能
GH738抗氧化性能 合金在空氣介質(zhì)中試驗100h后的氧化速率
GH738力學(xué)性能
GH738技術(shù)標(biāo)準(zhǔn)規(guī)定的性能
GH738組織結(jié)構(gòu)
GH738相變溫度 合金中γ′相的溶解溫度為980～1050℃，開始從基體中析出溫度為630℃，析出峰值溫度為800℃。合金中M23C6碳化物相的開始析出溫度為700℃，完全溶解溫度為1020℃。
GH738時間-溫度-組織轉(zhuǎn)變曲線
GH738合金組織結(jié)構(gòu) 經(jīng)標(biāo)準(zhǔn)熱處理后，除奧氏體基體外，還有γ′相，其化學(xué)式為(Ni0.883Fe0.03Cr0.048Co0.039)3.28(Al0.38Ti0.62Mo痕跡)，該相總量占合金重量的20%。此外，還有M23C6型碳化物，其化學(xué)式近似為(Cr0.746Mo0.094Ni0.084Co0.041Fe0.023Ti0.012)23C6。另外，還有少量的Ti(CN)和TiN等相。
該合金經(jīng)650℃和730℃長期時效至3000h，γ′相的數(shù)量變化不明顯，分別約有3%和1%左右的補(bǔ)充析出，γ′相大小分別從146nm長大至196nm和177nm。碳化物MC向M23C6轉(zhuǎn)化，碳化物總量略有增加，從時效前占基體總量的0.5%增加到0.76%和0.78%。在長期時效過程中無新相析出，組織穩(wěn)定。
GH738工藝性能與要求
GH738成型性能
GH738該合金熱加工塑性良好，是比較好成形的鎳基高溫合金。鍛造開坯加熱溫度1150～1170℃，適宜的熱加工溫度為1040～1170℃，終鍛溫度不低于1000℃。渦輪葉片鍛造溫度通常采用1070～1110℃范圍，模鍛最小變形量應(yīng)大于25%。應(yīng)避免在高溫（1180℃）下小變形量（約10%）熱加工，此時可能在晶界上形成連續(xù)的MC型碳化物薄膜，導(dǎo)致缺口敏感。在較低溫度下（980～1080℃）熱變形，晶界上很少形成MC碳化物薄膜，只有不連續(xù)的M23C6型碳化物，熱處理后可獲得均勻的4～5級晶粒度，綜合性能良好。
GH738零件熱處理工藝 零件熱處理時應(yīng)注意防止零件表面元素貧化，加熱應(yīng)均勻。
GH738表面處理工藝 該合金用做渦輪葉片轉(zhuǎn)動件時，為了提高疲勞性能，進(jìn)行氬氣保護(hù)消除應(yīng)力退火，以及噴丸處理。為提高渦輪葉片耐燃?xì)飧g及熱疲勞性能，可進(jìn)行擴(kuò)散滲鋁處理。
