布奎實業：現貨供應GH4133高溫合金棒材 GH4133高溫合金板 無縫管

GH4133概述

  GH4133和GH4133B是Ni-Cr基沉淀硬化型變形高溫合金，GH4133B合金是在GH4133合金基礎上添加適量的鎂、鋯后的改型合金。兩種合金的使用溫度均在750℃以下，均具有良好的綜合力學性能、具有屈服強度高的特點；具有良好的抗氧化性能、組織穩定且晶粒均勻細小；易于熱加工成型。尤其是GH4133B合金改善了GH4133合金在750℃以下存在的缺口敏感性，使材料的使用壽命成倍的增加，大幅度地提高了持久強度和塑性。兩種合金適合于制造溫度在750℃以下航空發動機工作葉片等重要承力件。主要產品有熱軋和鍛制棒材、盤鍛件和環形件。

  GH4133和GH4133B合金已用于制作多種型號航空發動承力環等重要部件，批產使用情況良好。GH4133合金還用于制作飛機發動機和工業汽輪機的高溫螺栓和拉桿等。

  合金在700℃以上長期時效后，有η相在晶界上析出，3000h在晶界和晶內數量明顯增加，出現η相較大的胞狀群體。合金在700℃以上的持久塑性偏低，具有缺口敏感性。

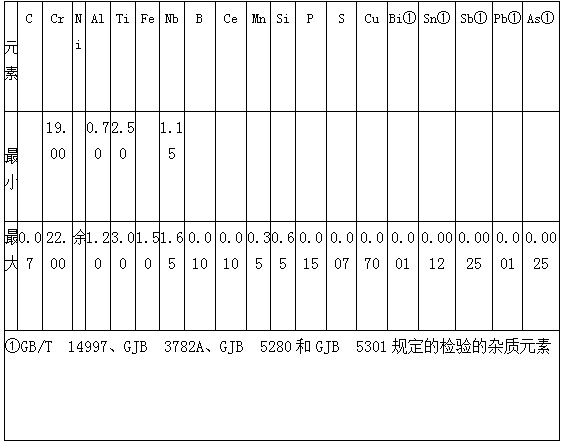

GH4133B化學成分

熱處理制度

  摘自HB/Z 140，GH4133合金各品種的標準熱處理制度為：

   A盤型鍛件，1080℃±10℃保溫8小時空冷+750℃±10℃保溫16小時空冷，HBW 352~262;

  B 鍛件，（1055~1075）℃保溫（6~6.5）小時空冷+（740~760）℃保溫（16~16.5）小時空冷

  C 棒材，（1070~1090）℃保溫（8~8.5）小時空冷+（740~760）℃保溫（16~16.5）小時空冷

  摘自HB/Z 140和GJB 1953A,GH4133B合金各品種的標準熱處理制度為：

  A 盤形鍛件，1080℃±10℃保溫8小時空冷+750℃±10℃保溫16小時空冷，HBW 352~262;

  B 棒材，1080℃±10℃保溫8小時空冷+750℃±10℃保溫16小時空冷，HBW 352~262;
