- 產品
- 供應
- 公司
- 新聞
|
|
||||||||||||||||||||||||||||
Nimonic80A高溫合金
Nimonic80A概述
Nimonic80A是以鎳-鉻為基體，添加鋁、鈦形成γ′相彌散強化的高溫合金，除鋁含量略高外，其他與GH4033相近，使用溫度700～800℃，在650～850℃具有良好的抗蠕變性能和抗氧化性能。該合金冷、熱加工性能良好，主要供應熱軋棒材、冷拉棒材、熱軋板材、冷軋板材、帶材以及環形件等，用于制造發動機轉子葉片、導向葉片支座、螺栓、葉片鎖板等零件。
Nimonic80A化學成分
Nimonic80A熱處理制度
葉片用棒材為：1080℃±10℃,8h,空冷＋700℃±5℃,16h,空冷。熱軋、鍛制及冷拉棒材：軋制環件：(1050～1080℃)±10℃，不大于2h，水冷＋750℃±5℃(或+700℃±5℃),4h(或16h),空冷。熱軋板材、冷軋薄板和帶材為：供應狀態＋750℃±10℃，4h，空冷。
Nimonic80A品種規格與供應狀態
供應直徑d20～55mm的葉片用熱軋棒材、直徑不大于300mm的熱軋或鍛制棒材。冷拉棒材供應直徑8～45mm圓棒及內切圓直徑d8～36mm的六角形棒材。供應外徑1000mm、內徑900mm、高度130mm的軋制形件。供應厚度不大于9.5mm的熱軋板材、厚度不大于4.0mm的冷軋薄板材，厚度不大于0.8mm的冷軋帶材。葉片用熱軋棒材不經熱處理供應，其表面應全部磨光或車光。機加工用熱軋棒材經固溶處理并除氧化皮狀態供應。鐓鍛用冷拉棒材以冷拉并磨光狀態供應，機加工用冷拉棒材以冷拉經固溶處理并除氧化皮狀態供應，熱加工用棒材以制造狀態并除氧化皮供應（對鍛造廠用棒材應車光后供應，其表面粗糙度應不小于3.2μm）。軋制環形件以固溶處理和粗加工狀態供應。熱軋板材、冷軋板材和帶材經軟化處理、堿酸洗、切邊和平整或矯直后供應。
Nimonic80A熔煉與鑄造工藝
葉片用棒材和板材采用真空感應熔煉加電渣重熔工藝。軋制環形件與熱軋、鍛制及冷拉棒材采用感應熔煉加電渣重熔，或真空感應熔煉加真空電弧重熔，或真空感應熔煉加電渣重熔工藝。
Nimonic80A應用概況與特殊要求
該合金主要用作發動機轉子葉片、導向葉片支座、扇形件安裝環、螺栓、葉片鎖板等零件。
Nimonic80A物理及化學性能
Nimonic80A熔化溫度范圍 熔點1405℃
Nimonic80A熱導率
Nimonic80A線膨脹系數
Nimonic80A抗氧化性能

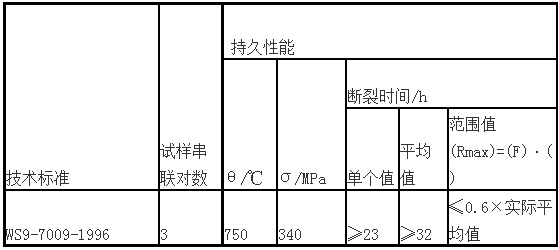

Nimonic80A力學性能
