- 產品
- 供應
- 公司
- 新聞
|
|
||||||||||||||||||||||||||||
GH2132高溫合金
GH2132板材特性及應用領域概述
該合金是Fe-25Ni-15Cr基高溫合金，加入鉬、鈦、鋁、釩及微量硼綜合強化。在650℃以下具有高的屈服強度和持久、蠕變強度，并且具有較好的加工塑性和滿意的焊接性能。適合制造在650℃以下長期工作的航空發動機高溫承力部件，如壓氣機盤、轉子葉片和緊固件等。
GH2132板材相近牌號
A-286 P.Q.A286 UNSS666286(美國)、ZbNCT25(法國)、X5NiCrTi26-15、1.4980、1.4944(德國)
GH2132化學成份
GH132化學成分：碳C（≤0.08） 鉻Cr (13.5～16.0) 鎳Ni (24.0～27.0) 鉬Mo (1.00～1.50) 鈦Ti (1.75～2.30) 鐵Fe (余) 釩V (0.10～0.50) 硼B (0.001～0.010) 錳Mn (1.00～2.00) 鋁Al (不大于0.40) 硅Si (不大于1.00) 磷P (不大于0.030) 硫S(不大于0.020)
GH2132物理性能
熔化溫度：1364～1424℃，密度：7.93g/cm3

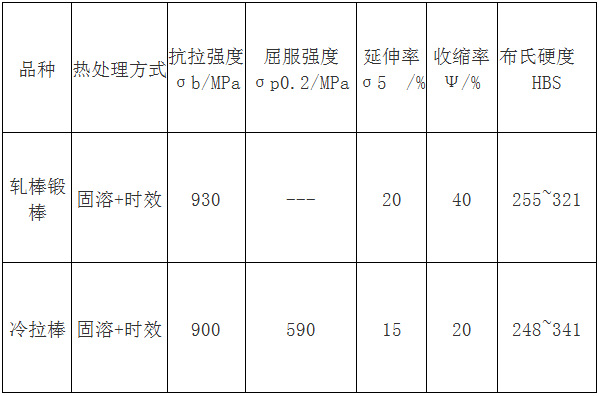

GH132力學性能說明
GH132加工工藝說明
GH132熔煉工藝
GH132合金可采用非真空感應+電渣，電弧爐+電渣和電弧爐+真空電弧以及真空感應+真空電弧等工藝熔煉。優質GH132合金可采用真空感應+真空電弧工藝熔煉。
GH132鍛造工藝：
GH132合金開坯加熱溫度1080~1140℃，終鍛溫度高于900℃。水壓機開坯時加熱溫度1110℃，停壓溫度高于950℃；模鍛開壓溫度1100℃，停壓溫度高于930℃，環件軋制加熱溫度1130~1150℃,終軋溫度高溫900℃。棒材及型材軋制溫度1080~1140℃，終軋溫度高于900℃。
GH132零件熱處理工藝
棒材、圓餅：980~1000℃，1~2h，油冷+700~720℃，12~16h,空冷。
熱軋板、冷軋板：980~1000℃，空冷+700~720℃，12~16h,空冷。
冷拉棒：980~1000℃，1~2h，油冷+700~720℃，16h,空冷。
環件毛坯：980~990℃，1~2h，油冷+700~720℃，16h,空冷。
冷鐓用冷拉絲：980~1000℃，水冷或油冷+700~720℃，16h,空冷。
GH132交貨規格及生產時間：
GH132彈簧絲交貨規格：φ0.08～φ10 交貨期10個工作日
GH132板材交貨規格：0.3～15×1000×L 交貨期35個工作日
GH132帶材交貨規格：0.06～2.0×200×L 交貨期18個工作日
GH132棒材交貨規格：φ8～φ400×L 交貨期15個工作日
GH132焊絲交貨規格：φ1.6盤圓、φ1.2盤圓、φ1.6×1000直條、φ2.4×1000直條 交貨期12個工作日
