- 產(chǎn)品
- 供應(yīng)
- 公司
- 新聞
|
|
||||||||||||||||||||||||||||
GH909高溫合金
GH909概述
GH909是Fe-Ni-Co基沉淀硬化型變形高溫合金，使用溫度在650℃以下。合金具有高強(qiáng)度、高冷熱疲勞抗力、低膨脹系數(shù)和恒彈性模量，以及良好的熱加工塑性、冷成形和焊接性能。主要產(chǎn)品有棒材、絲材、板材、冷軋帶材和環(huán)形件等。
合金已用于制作渦輪發(fā)動機(jī)用環(huán)形零部件，如高壓壓氣機(jī)后機(jī)匣、承力環(huán)、隔熱環(huán)、燃燒室封嚴(yán)環(huán)、蜂窩座和渦輪外環(huán)等；火箭發(fā)動機(jī)推力燃燒室、排氣導(dǎo)管和集流箱等。還推廣應(yīng)用至炮用部件、玻璃-金屬封接材料、量具模具和高壓氫氣環(huán)境用構(gòu)件等。
由于此類合金熱膨脹系數(shù)低、且隨溫度的變化率小，在很寬的溫度循環(huán)中可有效地控制發(fā)動機(jī)部件和靜部件的間隙大小，減少燃?xì)鈸p失，節(jié)能降耗，提高發(fā)動機(jī)效率，延長零部件壽命。在應(yīng)用時，合金表面可進(jìn)行噴丸處理，以提高合金的旋轉(zhuǎn)彎曲高疲勞強(qiáng)度。

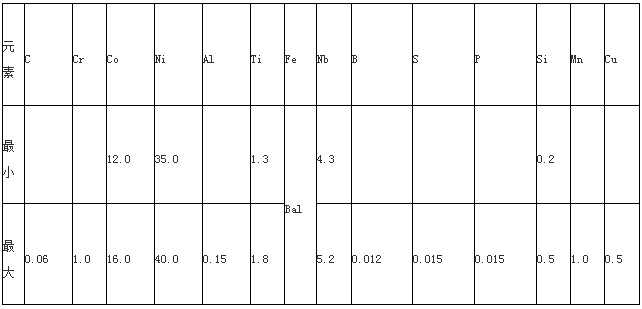

GH909化學(xué)成分
熱處理制度
制度A：965-1010℃±10℃保溫1小時，空冷或快冷+720℃保溫8小時以每小時55℃降溫至620℃保溫8小時，空冷
制度B：965-1010℃±10℃保溫1小時，空冷或快冷+745℃保溫4小時以每小時55℃降溫至620℃保溫4小時，空冷
制度C：980℃±10℃保溫1小時，空冷或快冷+745℃保溫4小時以每小時55℃降溫至620℃保溫4小時，空冷
密度：8.26
