GH188（GH5188）高溫合金板 gh188高溫合金棒

GH188高溫合金材質綜述：

  該合金是固溶化型鈷基高溫合金，加入14%的鎢固溶強化，使合金具有優良的高溫熱強性，添加較高含量鉻和微量鑭，使合金具有良好的高溫抗氧化性能，同時具有滿意的成形、焊接工藝性能，適于制造航空發動機上在980℃以下要求高強度和在1100℃以下要求搞氧化的零件。

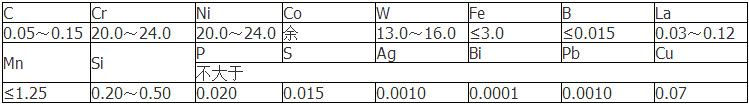

GH188化學成份：（GB/T14992-2005）

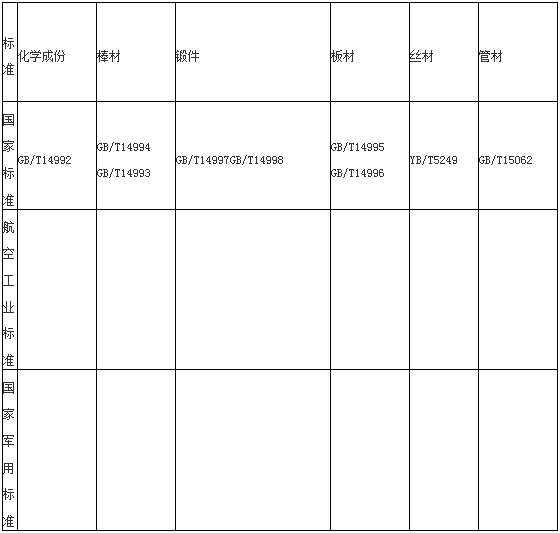

GH188生產執行標準：

GH188金相組織結構:

  該合金在上臨界溫度（約700℃）以上為穩定的面心立方γ相，在下臨界溫度以下（約540℃）為穩定的密排六方ε相，兩溫度之間為γ+ε的兩相區。

GH188工藝性能與要求：
  1、該合金鋼錠首先在1125～1180℃保溫18～36h進行均勻化處理以減小組織偏析和脆性σ相形成。
  2、該合金的晶粒度平均尺寸與鍛件的變形程度、終鍛溫度密切相關。
  3、合金鍛造裝爐溫度不高于600℃，加熱溫度1120℃±10℃，時間不小于4h。
  4、合金經局部感應加熱熱鐓成螺帽后，表面再經冷搓絲加工螺紋。
  GH188交貨規格及生產時間：
  GH188彈簧絲交貨規格：φ0.08～φ10 交貨期10個工作日
  GH188板材交貨規格：0.3～15×1000×L 交貨期35個工作日
  GH188帶材交貨規格：0.06～2.0×200×L 交貨期18個工作日
  GH188棒材交貨規格：φ8～φ400×L 交貨期15個工作日
  GH188焊絲交貨規格：φ1.6盤圓、φ1.2盤圓、φ1.6×1000直條、φ2.4×1000直條 交貨期12個工作日

  GH188彈簧絲 GH188板材 GH188帶材 GH188棒材 GH188焊絲 GH188合金
