- 產品
- 供應
- 公司
- 新聞
|
|
||||||||||||||||||||||||||||
inconel600高溫合金
Inconel600概述
Inconel600是早期發展的鎳-鉻-鐵基固溶強化合金，具有良好的耐高溫腐蝕和抗氧化性能、優良的冷熱加工和焊接工藝性能，在700℃以下具有滿意的熱強性和高的塑性。合金可以通過冷加工得到強化，也可以用電阻焊、溶焊或釬焊連接，可供應冷軋薄板、熱軋厚板、帶材、絲材、棒材、圓餅、環坯、環形鍛件等，適宜制作在1100℃以下承受低載荷的抗氧化零件。
Inconel600化學成分
熱處理制度
板材：1010～1050℃，3～5min/mm，空冷；帶材：1010℃±10℃，空冷；絲材：1065℃±10℃，空冷。棒材、環形件檢驗試驗經1010℃±10℃，空冷固溶處理。
品種規格與供應狀態
可供應各種規格的板材、棒材、鍛件、帶材、絲材、圓餅、環坯、環形鍛件。棒材以鍛軋狀態、表面磨光或車光供應；圓餅和環坯以鍛態供應；環件以固溶狀態供應；板材經固溶、堿酸洗、矯直和切邊后供應；帶材經冷軋、固溶、去氧化皮交貨；絲材以固溶酸洗盤狀或直條狀、固溶直條細磨光狀態交貨。
熔煉與鑄造工藝
合金采用下列工藝之一進行熔煉：
(1)非真空感應熔煉加電渣重熔；
(2)電弧爐熔煉加電渣重熔；
(3)真空熔煉。
應用概況與特殊要求
該合金在國外有成熟的使用經驗，在國內已制成航天發動機零部件，通過試飛試驗，在航空上也開始使用。
Inconel600物理及化學性能
熔化溫度范圍 1370～1430℃
熱導率
線膨脹系數
Inconel600磁性能 合金無磁性

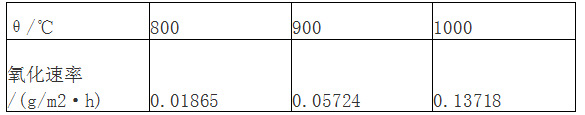

抗氧化性能
Inconel600力學性能
① 供應狀態板材應進行室溫彎曲試驗，芯棒直徑等于產品厚度乘以表3-2的彎曲系數，彎曲軸線應平行于軋制方向，彎曲180°以后，在放大20倍下檢查，不得有裂紋存在。
Inconel600組織結構
Inconel600相變溫度
Inconel600時間-溫度-組織轉變曲線
Inconel600合金組織結構 合金在1120℃處理2h后，僅有TiN氮化物和Cr7C3型碳化物，在870℃經1500h長期時效后，組織中仍然是Cr7C3和TiN，說明合金的組織是穩定的。
Inconel600工藝性能與要求
Inconel600成形性能 合金具有良好的熱加工性能，鋼錠鍛造加熱溫度為1110～1140℃；終鍛溫度不小于950℃，板坯軋制加熱溫度為1130～1170℃，精軋加熱溫度為1090～1130℃。成品固溶處理溫度為1010～1050℃。
Inconel600焊接性能 合金焊接性能良好，可用電弧焊、氬弧焊、電阻焊和釬焊等各種方法連接，大型或復雜的焊接結構件在熔焊后應在870℃退火1h，以消除焊接應力。
Inconel600零件熱處理工藝 零件的熱處理工藝應按相應的材料標準的熱處理制度進行。薄板和帶材零件的退火處理應在保護氣氛中進行。
