1J51軟磁合金冷軋帶材 薄板

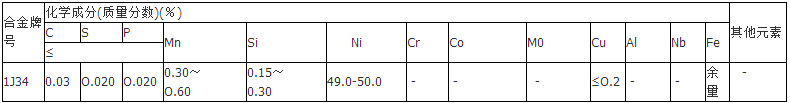

軟磁合金的牌號和化學成分

鐵鎳軟磁合金的平均線脹系數

• 牌 號	在下列溫度范圍內的線脹系數／(×10一6／K)
  	20～ 100℃	20～ 200℃	20～ 300℃	20～ 400℃	20～ 500℃	20～ 600℃	20～ 700℃	20～ 800℃	20～ 900℃
  1J50	8.9	9.27	9.2	9.2	9.4
  lJ79	10.3～ lO-8	10.9～ 11.2	11.4～ 12.9	11.9～ 12.5	12.3～ 13.2	12.7～ 13.4	13.1～ 13.6	13.4～ 13.6	13.2～ 13.7
  1J80	12．8～ 13．O	12.5～ 12.7	13.1～ 13.4	13.4～ 13.8	13.9～ 14.4	14.2～ 14.8	14.5～ 15.2	15.0～ 15.6	15.5～ 15.6

  矩磁合金的磁性能

  牌號	級別	厚度 ／mm	在0.8A／m 磁場強度 中的磁導 率μ0. 8≥	最大磁 導率 μm≥	方形 系數 Br/Bm ≤	矯頑力(在 飽和磁感 應強度下) Hc≤	鐵損／(W／kg)		飽和磁 感應強度 Bs
  							P1/400 ≤	P1／300 ≤
  			mH／m	mH／m		A／m			T
  lJ3		O．005～0.01 0.02～O．04． O 05～O．09 O．10～O．20		62.5 75 112.5 137.5	O．90 O．90 0 90 O．87	20 16 9.6 8			1.5
  1J51	1	0.005 O．01 0.02～9.09 O．10		19 25 50 50	0.80 0.83 0.85 0.85	40 32 20 18
  	Ⅱ	0.01 0.02～O．04． O．05～0 09 0.10		44 75 75 75	O．87 0.92 O．92 0.90	20 15 15 15	4．O 4.5 5．O
  	Ⅲ	O．10 O．02～0.04． O 05		75	O ．91 O．94 O 94	15 13 11			1.52
  				95
  				100
  1J52		0.20～O．04 0.05～0.10		62.5 87.5	O．90 O．90	20 16			1.40 1.60
  1J65		O．005～0.01 O．02～O．04 0.05～O．09 O．10～0.50		100 125 187.5 275	O．90	8.0 6.4 4.8 3.2			1.30
  lJ67		O．02～0.04 O．05～0.09 O．10～O．19 0.20～0.50		200 250 312.5 437.5	O．90	6.4			1.20
  						4.8
  						4.0
  						3.2
  lJ83		0.005～O．Ol 0.02～0.04 O．05～0.09 0.1	5 8.8 8.8 20	62.5 125 187.5 225	0.80	5.6 4.0 2.4 1.6			0.82
  1J403	Ι	O．02 O．05		500 625	O．97	2.2 2.4	3．O～4.5 3.5～4.5	35～65 35～65	1.38
  	Ⅱ	O．02 0.05 0.10		375 500 625	0.95	4.0 3.2 2.4	3.0 3.5 2.5	35 40 30	1.38
