1J86坡莫合金薄板 線材 卷材

1J86坡莫合金在弱磁場(chǎng)下具有極高磁導(dǎo)率的鐵鎳系軟磁合金。為提高電阻率、改善工藝性能，在Fe-Ni二元合金中常加入Mo、Cr、Cu等元素。坡莫合金除Fe-Ni系合金外，屬于坡莫合金的還有鐵硅鋁合金和非晶態(tài)鈷基合金。坡莫合金的軟磁性能優(yōu)異，起始磁導(dǎo)率μi為37.5～125mH/m，最大磁導(dǎo)率μm可達(dá)125～375mH/m，矯頑力Hc為0.8A/m，電阻率ρ為60～85μΩ·cm。合金采用真空感應(yīng)爐熔煉，經(jīng)熱冷塑性變形制成冷軋帶材、冷拉線材或熱軋（鍛）板材和棒材。用于制作音頻變壓器、互感器、磁放大器、磁調(diào)制器、扼流器、音頻磁頭等。

1J86軟磁合金的主要磁特性是：

①矯頑力(Hc)和磁滯損耗(Wh)低；②電阻率(ρ)較高,渦流損耗(We)低;③起始磁導(dǎo)率(μ0)和最大磁導(dǎo)率(μm)高;某些合金在低磁場(chǎng)范圍內(nèi)磁導(dǎo)率(B/H)保持恒定；④飽和磁感(Bs)高；⑤某些合金磁滯回線呈矩形,矩形比即剩磁/最大磁感(Br/Bm)高。這些磁性能同合金的結(jié)構(gòu)狀態(tài)和成分密切相關(guān)。

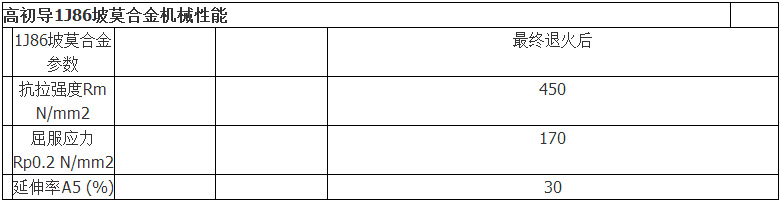

初導(dǎo)1J85坡莫合金居里溫度=410℃，飽和感應(yīng)強(qiáng)度=0.8T，電阻率=55μΩcm，具有高導(dǎo)磁(74～82)的磁性能 ，極低的矯頑力低的損耗值，對(duì)微弱信號(hào)反應(yīng)靈敏，電阻率比1J79類高，但飽和磁感應(yīng)強(qiáng)度低（這是技術(shù)上可實(shí)現(xiàn)的最高的磁導(dǎo)率和非常低的矯頑力值。），應(yīng)力對(duì)磁性的影響很明顯。所以在做好產(chǎn)品后應(yīng)該要做最終磁性能熱處理：在干燥氫氣或裂化氨氣（露點(diǎn)溫度<-40℃）中進(jìn)行。
