4J49膨脹合金板 4J49鐵鎳鉻玻封合金棒

4J49精密合金

4J49概述

    4J49在20～400℃溫度范圍內，具有與軟玻璃相近的膨脹系數，用于與相應的軟玻璃匹配封接。該類合金中含有鉻，經氧化處理后，合金表面生成非常致密的氧化膜，與基體結合牢固，且與軟玻璃浸潤性好。因此，能獲得高強度的封接面。是電真空工業中的重要封接結構材料。

4J49相近牌號

4J49化學成分

4J49熱處理制度

標準規定的膨脹系數性能檢驗試樣在氫氣氣氛中將試樣加熱至1100℃±20℃,保溫15min，以不大于5℃/min速度冷至200℃以下出爐。

4J49應用概況與特殊要求

該組合金經航空工廠長期使用，性能穩定。主要用于制作各種電真空元器件，如電子束管的陽極帽等。在應用中應使選用的玻璃與合金的膨脹系數相匹配。為提高金屬與玻璃的封接強度，允許合金中含有一定的鋁、鈰。在熱處理時，應避免其晶粒過大，以保證帶材具有良好的深沖引伸性能及氣密性。

4J49溶化溫度范圍 該合金的溶化溫度約為1430℃

4J49熱導率

4J49比熱容 該合金的比熱容約為504J/(kg?℃)

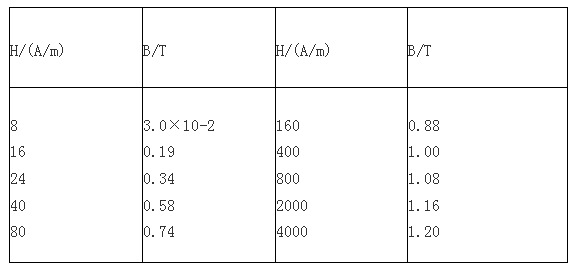

4J49合金的磁性能

4J49硬度 深沖態帶材的維氏硬度應小于等于190。厚度不大于0.2mm時不作硬度試驗。

4J49抗拉強度
