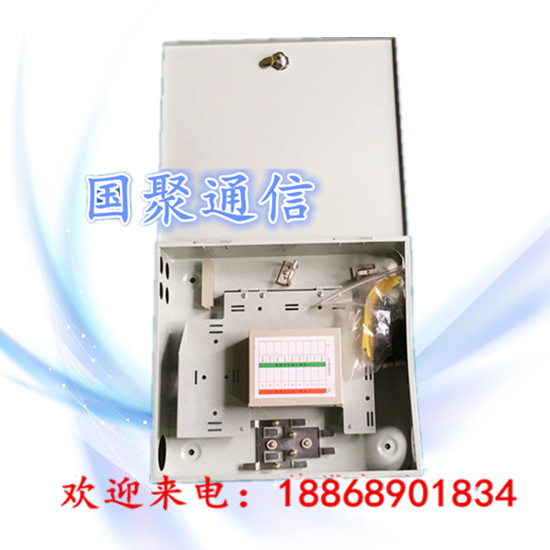

抱桿式SMC1分8光分路器箱(詳細品質圖片)
?1) 箱體材質:1.0mm優質冷軋鋼板,表面灰色細紋靜電噴漆,不易刮傷。
2) 外形尺寸:375*323*140mm 重量4000g
?3) 標準配置:光纜固定開剝單元 I、光纜接地裝置I、熔纖盤、光分插片固定裝置、喉箍、扎帶、熔接保護套管、裸纖保護套管、門鎖、安裝附件(膨脹螺釘組件)。
?4)安裝方式:壁掛式和抱桿式,通常適用于壁掛式。
?5)穿線孔:箱體上下都開設穿線敲落孔,方便線纜的進出與布局。
?6)應用范圍:常用于室外和樓道,是實現光纖到小區、光纖到大樓、遠端模塊局及無線基站的中小配線系統、FTTH工程光纜到樓的重要分線器材。
備注:以上尺寸為常規尺寸,非常規尺寸可以根據客戶要求定做。
按安裝方式分類,可分為壁掛式、抱桿式、掛墻式、嵌入式、鑲嵌式、室外、室內等帶防水功能。








一 本產品應用于FTTH接入系統中的終端接入環節中,特別適用于室外壁掛式或抱箍式條件下
使用.
二 特點及結構說明:

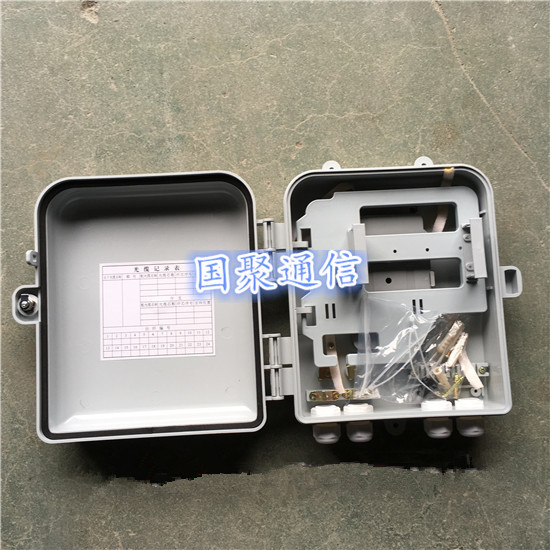

1:箱體采用SMC合金料制作,使用壽命達到20年以上.
2:雙層結構的設計,上層為光分器配線層,下層為光纖熔接層.
3:光分器模塊采用抽屜式模塊化設計,具有很強的互換性和通用性.
三:主要技術參數(符合YD/T988-2007通信光纜交接箱要求)
1:工作環境溫度:-40°C~ 60°C
2:環境濕度::≤95%( 40°C)
3: 大氣壓力:70Kpa~106Kpa
4:光纜進入數量:1X2根(下進纜)
5:皮纖進入數量:1X2根(下進纖)
6:箱門開啟角度:180°
7:適配器可選SC\FC\LC
8:接地耐電壓水平不小于3000V(DC)/1min不擊穿,無飛弧









? 1)光纜光纖在箱內布放時,不論在何處轉彎,其曲率半徑應不小于 30mm。
? 2)樓道光纖配線箱內光纖的終端、熔接、存儲,應在滿容量范圍內方便地成套配置。
? 3)光分插片應采用模塊化、集成化,樓道分光分纖盒內應無跳接。
? 4)熔接盒蓋可翻開,可直接在箱內安裝,也可取出箱外操作,使用簡單、方便。
? 5)光纜引入設備時,必須有可靠的固定與保護裝置,固定后的光纜金屬攔潮層、鎧裝層及加強芯必須可靠連接至高壓防護接地裝置,光纜開剝后必須用塑料套管或螺旋管保護并固定引入光纖熔接裝置。蝶形光纜的盤繞與綁扎必須自然平直,無扭絞、打圈等現象,宜采用必要的固定裝置,以確保不受到外力的擠壓和操作損傷。
? 6)設備的光纜終接裝置必須便于光纜光纖與光纜光纖或尾纖的熔接、安裝和維護等操作,同時必須具備富余光纜光纖的儲存空間。
? 7)光纖接頭部分均必須保護。光纖與光纖熔接后,接頭部分必須用熔接保護套管加以保護。
? 8)通過尾纖能迅速方便地調度光纜中光纖序號以及改變傳輸系統的路由,尾纖長度必須滿足跳纖操作要求。
? 9)光纖配線箱門鎖必須為防盜結構,具有良好的抗破壞能力,所有箱體需預留備用的傳統掛鎖鎖扣或其他備用解決手段。
寧波國聚通信科技有限公司
國聚通信是一家專業從事研發、制造寬帶網絡接入設備、光纜交接箱、總配線設備、數字配線設備、光配線設備、智能型交、直流通信配電設備、光纖走線槽道等系列產品的專業化通信產品制造公司。
國聚通信自創建以來,堅持深化改革,強化企業管理,積極采用新技術開發新產品。目前公司凝聚了一批高素質的技術、管理人才,配備有先進的研發、生產及檢測設備,全面貫徹ISO9001質量管理體系、ISO14001環境管理體系認證。
在我國各個通信網絡建設中,公司擁有廣闊的市場和強大的銷售網絡。隨著公司的發展,我們將更好地把握和開拓市場,加快新產品開發,完善技術和售后服務。我們將更全面更快速的為廣大用戶提供一流的通信設備和一流的服務,以更新更好的產品為民族通信產業的發展做出貢獻。
歷經幾年的發展,從低端通信產品制造業發展成為高科技產業。以擁有國內外先進水平的鈑金自動化加工數控設備、全自動噴涂流水線、光通信器件等生產設備,并配套齊全高精度檢測儀器,為產品提供了可靠的質量保證。
國聚精神: 始終堅持“品質、價格、服務”的企業方針,力爭百分百的用戶滿意和“團結、務實、開拓、創新”的企業精神,以先進技術和科學管理來提高工作效率。
國聚宗旨: 客戶滿意第一、企業榮譽第一、產品質量第一。
國聚目標: 創百年國聚,在行業內處于領先地位,在客戶關系管理方面處于領先地位。
國聚發展原則: 追求技術創新、流程完善、通路合作、欲求必達的工作目標,努力創造一流的企業形象、一流的工作環境、一流的企業管理、一流的客戶服務,與國內外用戶真誠合作
品牌:國聚通信
型號:GJ-GPX03型
類型:FTTH三網合一箱
材質:冷軋板
用途:FTTH光纖入戶
顏色:電腦灰
產地:浙江省寧波慈溪市
