HT2-400底部槽鋼焊接碰頭 汽車緩沖墊 大小車緩沖器 ZL型阻尼緩沖器 聚氨酯緩沖塊

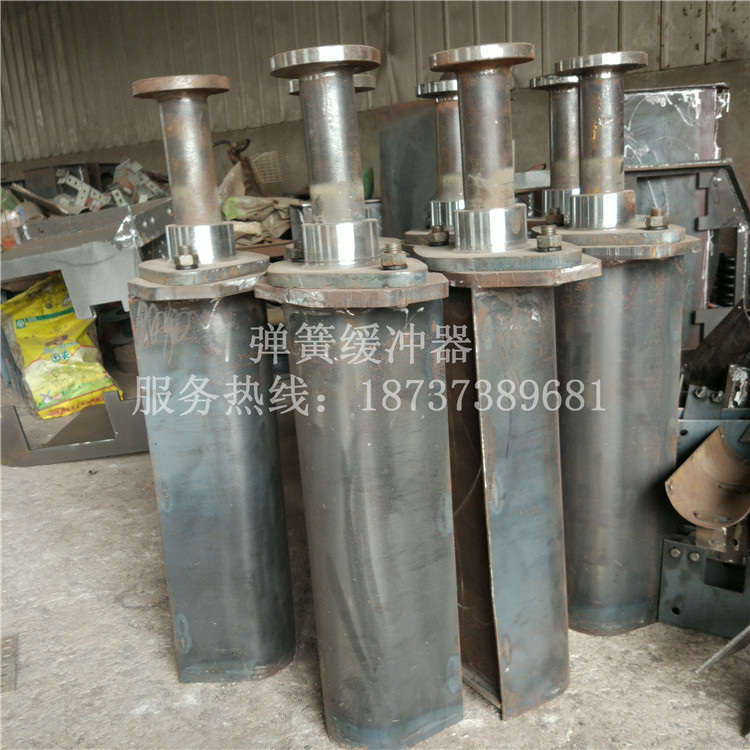

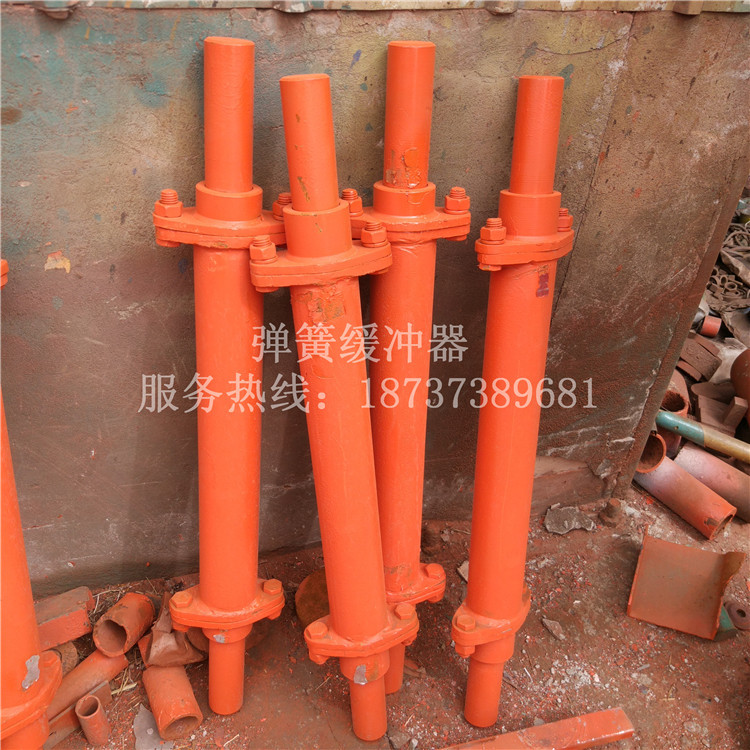

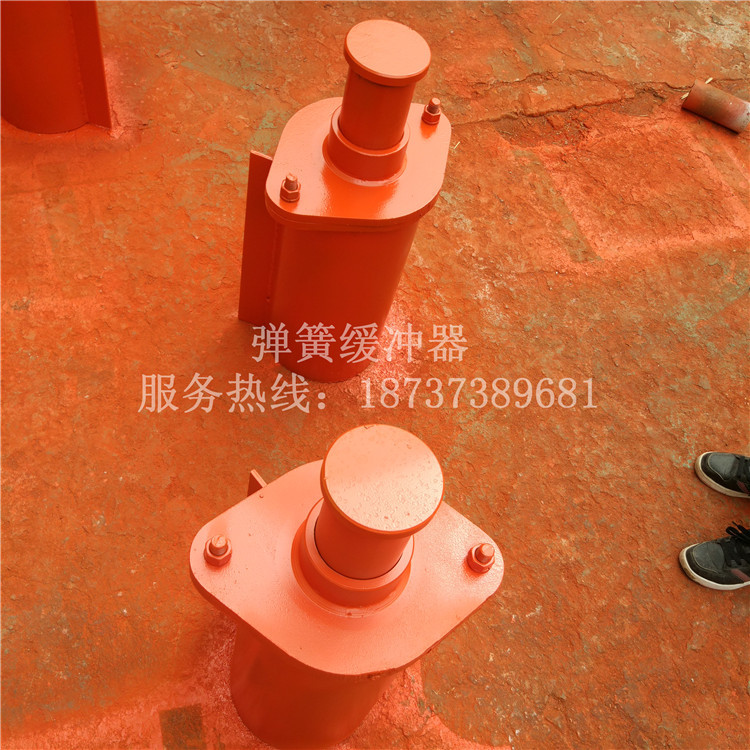

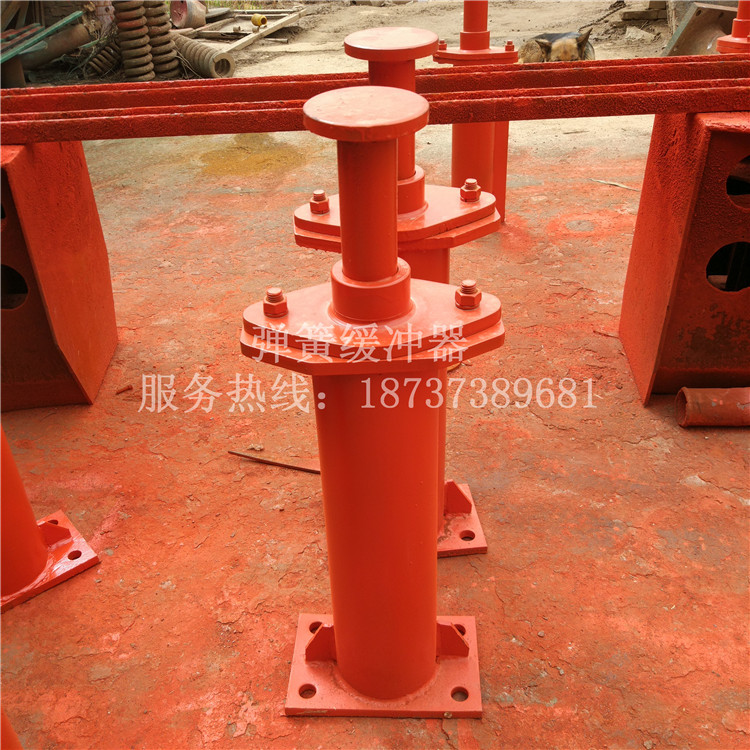

彈簧緩沖器組成部分主要由碰頭、彈簧和殼體等幾部分組成。它的機構比較簡單，使用可靠。當起重機撞到彈簧緩沖時，其能量主要轉變為彈簧的壓縮能。經過改進的帶止彈機構的彈簧緩沖器，可以防止反彈力。
彈簧緩沖器是目前應用最廣的緩沖器，它的構造與維修比較簡單，對工作溫度沒有特殊要求，吸收能量較大，約100J/kg~250J/kg（彈簧）。主要用于橋式、門式起重機，也可用于其他起重機。

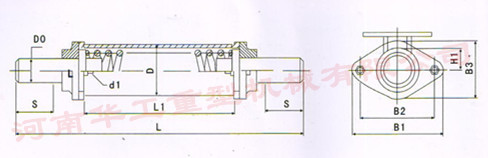

HT1型緩沖器
|
參數 型號 |
緩沖容量 W/KN.m |
緩沖行程 S/mm |
緩沖力 P/Kn |
主要尺寸/mm | ||||||||
| L | L1 | B1 | B2 | B3 | H1 | D0 | D | d1*1 | ||||
| HT1-16 | 0.16 | 80 | 5 | 435 | 220 | 160 | 120 | 85 | 35 | 40 | 70 | M20*50 |
| HT1-40 | 0.4 | 95 | 8 | 720 | 370 | 170 | 130 | 90 | 38 | 45 | 76 | M20*50 |
| HT1-63 | 0.63 | 115 | 11 | 850 | 420 | 190 | 145 | 100 | 45 | 45 | 89 | M20*60 |
| HT1-100 | 1 | 115 | 18 | 880 | 450 | 220 | 170 | 125 | 57 | 55 | 114 | M24*60 |

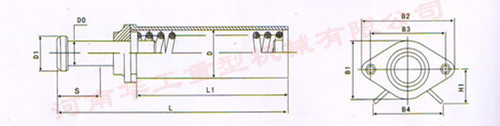

HT2型緩沖器
|
參數 型號 |
緩沖容量 W/KN.m |
緩沖行程 S/mm |
緩沖力 P/Kn |
主要尺寸/mm | ||||||||||
| L | L1 | B1 | B2 | B3 | B4 | D0 | D | D1 | H1 | D1*1 | ||||
| HT2-100 | 1 | 135 | 15 | 630 | 400 | 165 | 265 | 215 | 200 | 70 | 146 | 100 | 90 | M20*60 |
| HT2-160 | 1.6 | 145 | 20 | 750 | 520 | 160 | 265 | 215 | 200 | 70 | 140 | 100 | 90 | M20*60 |
| HT2-250 | 2.5 | 125 | 37 | 800 | 575 | 165 | 265 | 215 | 200 | 80 | 146 | 110 | 90 | M20*60 |
| HT2-315 | 3.15 | 150 | 45 | 820 | 575 | 215 | 320 | 265 | 230 | 80 | 194 | 110 | 115 | M20*60 |
| HT2-400 | 4 | 135 | 57 | 710 | 475 | 265 | 375 | 320 | 280 | 100 | 245 | 130 | 140 | M24*70 |
| HT2-500 | 5 | 145 | 66 | 860 | 610 | 245 | 345 | 290 | 255 | 100 | 219 | 130 | 135 | M24*70 |
| HT2-630 | 6.3 | 150 | 88 | 870 | 610 | 270 | 375 | 320 | 280 | 100 | 245 | 130 | 140 | M24*70 |

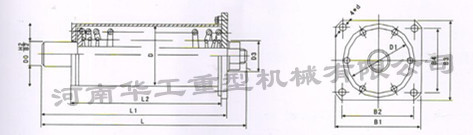

HT3型緩沖器
|
參數 型號 |
緩沖容量 W/KN.m |
緩沖行程 S/mm |
緩沖力 P/Kn |
主要尺寸/mm | |||||||||||
| L | L1 | L2 | B1 | B2 | B3 | B4 | D0 | D | D1 | D3 | d | ||||
| HT3-630 | 6.3 | 150 | 88 | 885 | 810 | 615 | 420 | 350 | 375 | 305 | 90 | 245 | 305 | 105 | 35 |
| HT3-800 | 8 | 143 | 108 | 900 | 820 | 620 | 520 | 450 | 380 | 310 | 110 | 273 | 345 | 135 | 35 |
| HT3-1000 | 10 | 135 | 131 | 830 | 750 | 560 | 520 | 450 | 450 | 390 | 120 | 325 | 395 | 135 | 35 |
| HT3-1250 | 12.5 | 135 | 165 | 830 | 750 | 560 | 520 | 450 | 450 | 390 | 120 | 325 | 395 | 135 | 42 |
| HT3-1600 | 16 | 120 | 273 | 980 | 900 | 730 | 780 | 700 | 480 | 400 | 120 | 325 | 395 | 135 | 42 |
| HT3-2000 | 20 | 150 | 293 | 1140 | 1050 | 820 | 780 | 700 | 480 | 400 | 120 | 325 | 395 | 135 | 42 |

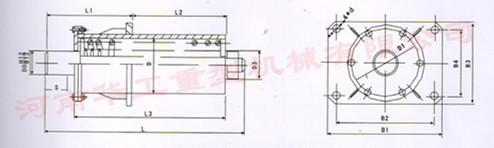

HT4型緩沖器
|
參數 型號 |
緩沖容量 W/KN.m |
緩沖行程 S/mm |
緩沖力 P/Kn |
主要尺寸/mm | ||||||||||||
| L | L1 | L2 | L3 | B1 | B2 | B3 | B4 | D0 | D | D1 | D3 | d | ||||
| HT4-800 | 8 | 143 | 108 | 910 | 400 | 430 | 640 | 520 | 450 | 989 | 310 | 110 | 273 | 313 | 135 | 35 |
| HT4-1000 | 10 | 135 | 131 | 840 | 400 | 360 | 580 | 520 | 450 | 450 | 390 | 120 | 325 | 365 | 135 | 35 |
| HT4-1250 | 12.5 | 135 | 165 | 840 | 400 | 360 | 580 | 520 | 450 | 450 | 390 | 120 | 325 | 365 | 135 | 42 |
| HT4-1600 | 16 | 120 | 273 | 1010 | 400 | 530 | 750 | 780 | 700 | 480 | 400 | 120 | 325 | 365 | 135 | 42 |
| HT4-2000 | 20 | 150 | 293 | 1140 | 400 | 600 | 840 | 780 | 700 | 180 | 400 | 120 | 325 | 365 | 135 | 42 |
