開放式MODF光纖配線架

HT-GPX型光纖配線架是用來對光纜、光纖進行終接、保護及管理的設備。在本機柜上能實現對光纜的固定、開剝、接地保護；對光纖的熔接、配線連接、冗余尾纖的盤繞、配線調度等功能，是傳輸媒體（光纜、光纖）與傳輸設備之間的配線連接設備。

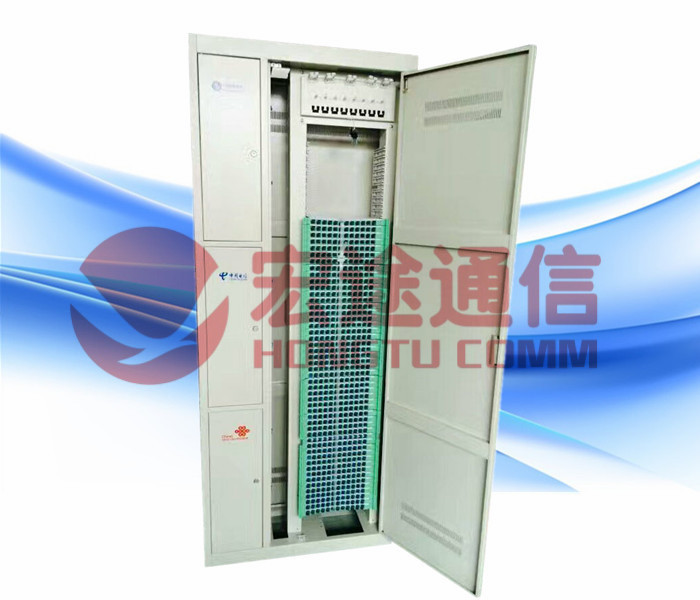

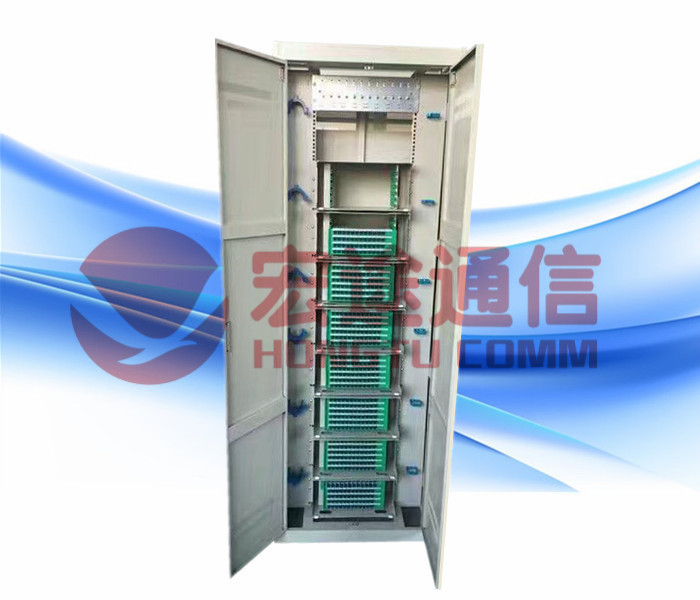

GPX346-A2型光纖配線柜是我公司研制開發的高容量、大密度、全正面操作的光纖配線柜。它同時適用于普通光纜和帶狀光纜，本架由機柜、光纖儲纖單元、光纖單元體及光纖直熔配線單元等部分組成。由于采用模塊化的結構，用戶可根據容量的配置功能模塊的數目進行靈活的安裝。

二．主要性能指標

 1．使用條件：

    1）工作溫度：-5℃～+40℃

    2）相對濕度：≤85%（+30℃）

    3）大氣壓力：70Kpa～106Kpa

 2．光電性能：

    1）連接器衰耗（包括插入、互換和重復）≤0.5dB

    2）互換性附加損耗≤0.2dB

    3）重復性附加損耗≤0.1dB

    4）回波損耗≥40dB

    5）插拔耐久性壽命>1000次

    6）機柜高壓防護地與機柜絕緣，絕緣電阻>1000MΩ/500V（DC）

    7）機柜高壓防護地與機柜間耐壓>3000V（DC），5S不擊穿，無飛弧

 3．適用性指標：

    1）標稱工作波長：850nm、1310nm、1550nm。

    2）光纖活動連接器：符合GB12507以及相關標準的規定。

    3）光纖光纜應符合GB/T11819和GB /T7424的規定。

 4．外形尺寸及容量：

    1）外形尺寸：2200×800×400（H×W×D）（mm）。
