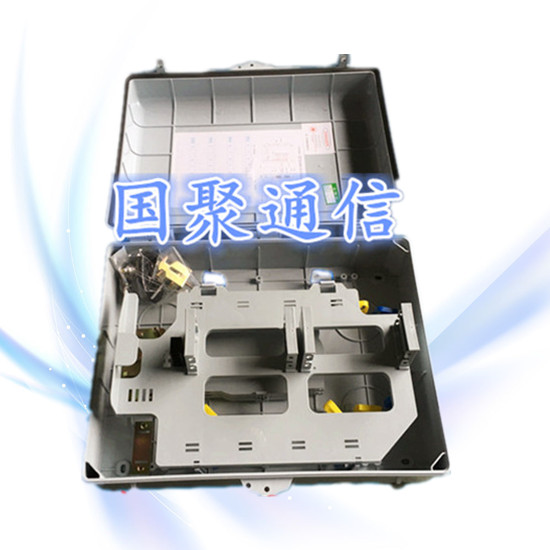

壁掛式塑料1分32光纖分纖箱(箱體參照圖)
1分32光纖分光箱、壁掛式1分32光纖分光箱高清圖片細節圖
插片式光分路器箱,采用模塊化設計,具有二個到四(八)個擴展槽位,將光分插片插入插槽即可。通過靈活的增加光分插片數量來實現端口的擴容,不同容量的光分模塊具有通用性和互換性。另配置熔纖盤用于上聯光纜的接續。尾纖的存儲采用用適配器固定,實現了無跳接。箱體材料采用優質冷軋鋼或不銹鋼。產品主要適用在FTTH接入方式下的樓道分光點。適用于FTTH的一級或二級分光,二級分光優勢特別明顯。
? 光分插片靈活的配置方式,最大限度為運營商節約初期投資。
? 光分插片集光分與適配器為一體,極大的方便了工程施工,也減少了常規盒式光分路器因施工或保管不當造成的損壞。1:4和1:8采用一個插槽,1:16占用2個插槽,1:32占用4個插槽。
? 尾纖的存儲采用SC適配器固定,客戶未開通時,上聯尾纖在此停泊,實現了無跳接。
? 上聯光纜:容量24芯,常規容納2根光纜進入(可選擇特殊設計最大進入4-6根纜,特殊要求訂貨時需說明)。蝶形光纜出纖:蝶形光纜接SC蝶形光纜尾纖或快速連接頭至用戶端,最大32(64)芯。進纜方式:室內上進/下進、室外下進。
? 光分路器:適用1:4,2:4,1:8,2:8,1:16,2:16,1:32,2:32光分路器
12芯容量箱體尺寸為W*H*D(mm)=265*340*115mm(長、寬為含裙邊尺寸)
16芯容量箱體尺寸為W*H*D(mm)=265*340*115mm(長、寬為含裙邊尺寸)
24芯容量箱體尺寸為W*H*D(mm)=265*340*115mm(長、寬為含裙邊尺寸)
箱體內部采用翻轉式結構,翻轉板上方區域用于外部引入光纜與用戶引入光纜對接。
翻轉板下方區域用于各類光纜、尾纖走線以及外部引入光纜成端熔接等功能,其中支持外部引入光纜上下方進線要求,。
36芯尺寸為W*H*D(mm)=320*420*125mm(長、寬為含裙邊尺寸)。
箱體內部采用翻轉式結構,翻轉板上方區域用于外部引入光纜與用戶引入光纜對接。
翻轉板下方區域用于各類光纜、尾纖走線以及外部引入光纜成端熔接等功能,其中支持外部引入光纜上下方進線要求。
插卡式32芯尺寸為W*H*D(mm)=320*420*125mm(長、寬為含裙邊尺寸
光分路器箱分為:(1分4、1分8、1分16、1分24、1分32、1分48、1分64光分器箱)
光分器箱材質有:SMC復合材料、冷軋鋼板,鍍鋅板、塑料ABS,PC等
光分路器箱安裝方式有:壁掛式、抱桿式、抱箍式等







壁掛式塑料1分32光纖分纖箱(箱體參照圖)
此產品尺寸:235*200*60
需要滿配的客戶請聯系客服詳談具體配置和型號
概述:
XH-GFX07系列光纜分纖箱適合于光纖接入網中的鎧裝光纜與入戶皮線光纜交接點使用。箱體采用壁掛或抱桿安裝方式,適用于室內和室外兩種場景使用;通過SC型光纖適配器及快速連接器對外線鎧裝光纜與入戶皮線光纜之間進行連接與調度。
壁掛式塑料1分32光纖分纖箱(箱體參照圖)性能指標
工作溫度:-40℃~ 70℃;
儲存溫度:-40℃~ 70℃;
工作濕度:≤90%( 30℃時);
大氣壓力:62Kpa~106Kpa;
絕緣電阻:接地裝置與箱體金工件之間的絕緣電阻不小于2X104MΩ/500V(DC);
耐電壓:接地裝置與箱體金工件之間的耐電壓不小于3000V(DC)/1min;
插入損耗:IL≤0.3dB (PC型); IL≤0.3dB (APC型);
回波損耗:RL≥40dB (PC型);RL≥50dB (UPC型);RL≥60dB (APC型);
互換性:≤0.2dB。
壁掛式塑料1分32光纖分纖箱(箱體參照圖)功能說明
箱體采用優質阻燃工程塑料,具有良好的密封性能和耐候性能,適合戶內外壁掛,抱桿安裝使用,防護等級達IP55級;
專用皮線光纜固定位,保證皮線光纜固定后拉脫力不小于20N;
有專門的快速連接器過路孔,皮線光纜端接快速連接器可在箱體外進行,端接快速連接器操作更方便;
可靠的鎧裝光纜引入,固定,開剝保護及接地裝置,最多固定4根戶外鎧裝光纜,相當于集成了2進2出的光纜接頭盒;
多功能熔接保護座,可滿足48芯熔接保護套管安放或24芯冷接子的安放需求;
翻板結構設計,充分合理利用箱體空間,全程保證光纖足夠的彎曲半徑,更方便用戶預留合適的冗余光纖及合理走纖路由;
XH-GFX07系列產品采用相同的箱體,通過配置的調整,從而滿足不同的功能要求。
