產品型號：H64Y-100、H64Y-200、H64Y-250、H64Y-320、H64Y-200V、H64Y-250V、H64Y-320V、H64Y-P54100V、H64Y-P54140V、H64Y-P54170V、H64Y-P57100V、H64Y-P57140V、H64Y-P57170V
常用材質：碳鋼、合金鋼、不銹鋼
產品規格：50-375

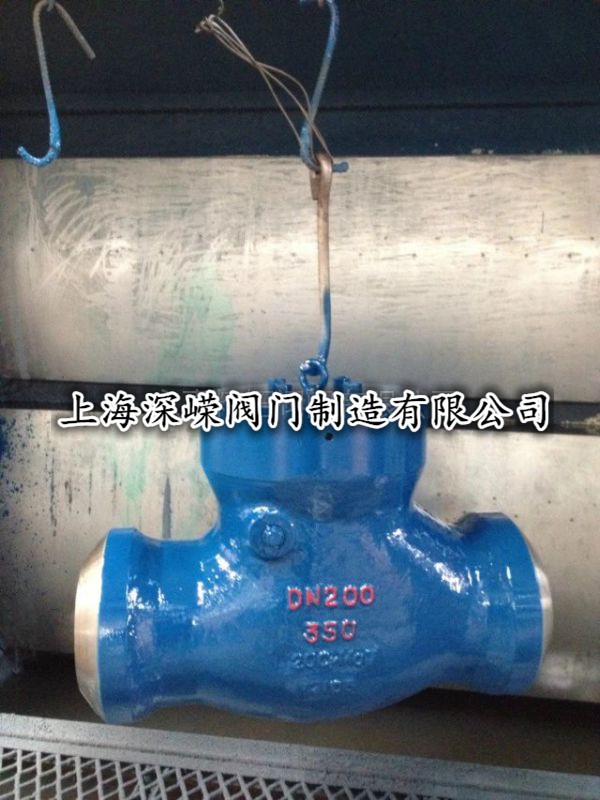

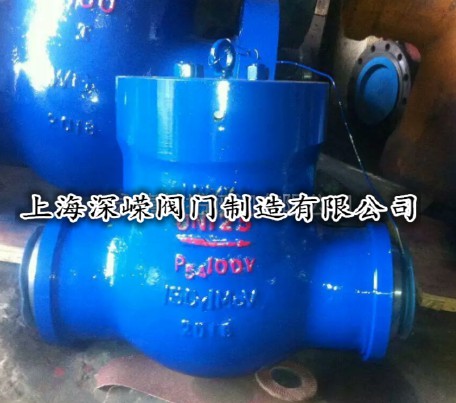

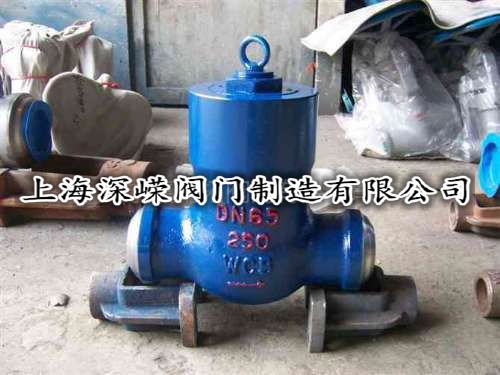

H64Y-200 H64Y-250 H64Y-320電站高壓旋啟式止回閥用途：本閥門主要用于汽、水管道上作防止介質倒流用，常用于鍋爐主給水管道系統，也可用于其它要求介質單向流動的管道上。
結構特點：
1. 采用壓力自密封式密封結構，密封可靠，適用于超高壓、高溫工況。
2. 密封面為平面密封，堆焊硬質合金，經研磨拋光，密封可靠，壽命長。
3. 旋啟式閥瓣依靠自重和介質力自行關閉。
4. 閥門運行時流阻小。
H64Y-200 H64Y-250 H64Y-320電站高壓旋啟式止回閥 主要零件材料：
|
閥體 |
閥蓋 |
閥座 |
閥瓣 |
銷軸 |
|
WCB |
20 |
20 |
20 |
不銹鋼 |
H64Y-200 H64Y-250 H64Y-320電站高壓旋啟式止回閥主要外形尺寸連接尺寸：
|
產 品 型號及規格 |
DI |
Dw |
D |
L |
H1 |
H2 |
重量 （kg） |
配管 尺寸 |
|
H64Y-200 DN175, PN20MPa |
186 |
225 |
400 |
900 |
449 |
210 |
398 |
φ219×20 |
|
H64Y-250 DN225, PN25MPa |
209 |
280 |
490 |
1000 |
532 |
270 |
686 |
φ273×32 |
|
H64Y-250 DN300, PN25MPa |
294 |
386 |
620 |
1100 |
670 |
330 |
1397 |
φ377×45 |
公司簡介：
上海深嶸閥門有限公司坐落于風景秀麗的中國“泵閥之鄉”上海東甌工業園區。本廠擁有上海、云和兩處閥門生產基地。技術力量雄厚，管理科學合理，設備先進精良。擁有現代化質量檢測和試驗中心，CAD閥門設計中心以及熱處理化學分析、光譜分析、機械性能試驗，X、R射線探傷、超聲波探傷、磁粉探傷、等離子噴焊和大中型閥門試驗臺等現代化設備及檢測手段。公司將各質量體系標準紿終貫穿于企業生產和經營的全過程，具有強大的設計開發和年產5000噸閥門的生產能力，公司始終不斷地依靠科技創新，努力提高產品質量，在不斷完善高溫高壓電站閥門、美標系列閥門和通用閥門的同時，還依靠強大的技術力量不斷開發新產品。產品采用GB、JB、ANSI、API、BS、JIS、DIN等標準進行設計制造。驅動方式有手動、電動、氣動、液動、電液聯動和正、傘齒輪傳動。公稱通徑從DN10---DN2000mm，公稱壓力從PN1.6MPa---42MPa ;150Lb—4500Lb;工作溫度從-196℃~ 1050 ℃，并可按顧客要求進行各類非標閥門的設計和生產。公司產品被廣泛應用于各類大中小型水力，火力發電站等電力系統以及石油、化工、 冶金、機械、采礦、造紙、醫藥等行業，并以卓越的品質和優良完善的售
后服務體系深得用戶好評，產品暢銷國內市場并遠銷東南亞、 東歐、中東等國家和地區。
點
止回閥(Check Valve):按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和直通式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為蝶式雙瓣、蝶式單瓣、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接、焊接和對夾式連接四種。
1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管道系統產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所標箭頭方向一致。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上
1.鑄鐵止回閥
2.黃銅止回閥
3.不銹鋼止回閥
4.碳鋼止回閥
5.鍛鋼止回閥
止回閥( Check Valve):是能自動阻止流體倒流的閥門。止回閥的閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。
止回閥(Check Valve):一般分為升降式、旋啟式、蝶式及臥式等四種類型。
升降式止回閥的結構一般與截止閥相似，其閥瓣沿著通道中線作升降運動，動作可靠，但流體阻力較大，適用于較小口徑的場合。升降式止回閥可分為直通式和立式兩種。直通式升降止回閥一般只能安裝在水平管路，而立式升降止回閥一般就安裝在垂直管路。
旋啟式止回閥的閥瓣繞轉軸作旋轉運動。其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合。旋啟式止回閥根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式三種。單瓣旋啟式止回閥一般適用于中等口徑的場合。大口徑管路選用單瓣旋啟式止回閥時，為減少水錘壓力，采用能減小水錘壓力的緩閉止回閥。雙瓣旋啟式止回閥適用于大中口徑管路。對夾雙瓣旋啟式止回閥結構小、重量輕，是一種發展較快的止回閥;多瓣旋啟式止回閥適用于大口徑管路。
蝶式止回閥的結構類似于蝶閥。其結構簡單、流阻較小，水錘壓力亦較小。
隔膜式止回閥有多種結構形式，均采用隔膜作為啟閉件，由于其防水錘性能好，結構簡單，成本低。
3.NRVR靜音式止回閥
4.SFCV橡膠瓣逆止閥
5.DDCV雙瓣逆止閥
止回閥( Check Valve):標準 旋啟式
緩閉止回閥立式止回閥靜音止回閥止回閥價格微阻緩閉止回閥
H75型對夾式雙瓣旋啟式止回閥水錘壓力 小，閥瓣行程短、且有彈簧輔助關閉、關閉速度快
H44型法蘭單瓣旋啟止回閥很大，閥瓣行程長，需要較長的關閉時間H76型的水錘壓力只有H44型的1/2~1/5
球型污水止回閥:閥體采用全通道結構，具有流量大、阻力小之優點。采用圓球做閥瓣，適用于高粘度、有懸浮物的工業及生活污水管網
回閥:止回閥(One-way valve):又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水管的底閥也屬于止回閥類。
可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式止回閥和臥式止回閥兩種。旋啟式止回閥分為單瓣式止回閥、雙瓣式止回閥和多瓣式止回閥三種。蝶式止回閥為直通式止回閥、以上幾種止回閥在連接形式上可分為螺紋連接止回閥、法蘭連接止回閥和焊接止回閥三種。
止回閥(Check Valve):公稱壓力或壓力級:PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K 公稱通徑或口徑:DN15~900、NPS 1/4 ~36 連接方式:法蘭、對焊、螺紋、承插焊、對夾等適用溫度:-196℃~540℃ 閥體材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。選用不同的材質，止回閥(aetv One-way valve):可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
通式升降式止回閥應安裝于水平管路上,立式升降式止回閥和底閥一般安裝在垂直管路上,并且介質自下而上流動。
旋啟式止回閥安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾料管路上。
安裝止回閥( Check Valve):時，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截斷介質的正常流動。底閥應安裝在水泵吸水管路的底端。
止回閥(Check Valve):關閉時，會在管路中產生水錘壓力，嚴重時會導致閥門、管路或設備的損壞，尤其對于大口管路或高壓管路，故應引起止回閥(aetv One-way valve):選用者的高度注意。
一、旋啟式止回閥:旋啟式止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線型，流動阻力比升降式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。旋啟式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。
二、升降式止回閥:閥瓣沿著閥體垂直中心線滑動的止回閥，升降式止回閥只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。升降式止回閥的閥體形狀與截止閥一樣(可與截止閥通用)，因此它的流體阻力系數較大。其結構與截止閥相似，閥體和閥瓣與截止閥相
同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式升降止回閥介質進出口通道方向與閥座通道方向垂直;立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。
三、碟式止回閥:閥瓣圍繞閥座內的銷軸旋轉的止回閥。碟式止回閥結構簡單，只能安裝在水平管道上，密封性較差。
四、管道式止回閥:閥瓣沿著閥體中心線滑動的閥門。管道式止回閥是新出現的一種閥門，它的體積小，重量較輕，加工工藝性好，是止回閥發展方向之一。但流體阻力系數比旋啟式止回閥略大。
五、壓緊式止回閥:這種閥門是做為鍋爐給水和蒸汽切斷用閥，它具有升降式止回閥和截止閥或角閥的綜合機能。
此外，還有-些不適用于泵出口安裝的止回閥，如底閥、彈簧式，Y型等止回閥。
栓接閥蓋，旋啟式和升降式閥瓣 金屬密封面。
閥體和閥蓋連接形式
Class150~Class900采用栓接閥蓋;Class1500~Class2500采用自壓密封式閥蓋。
閥蓋墊片形式
Class150~Class300止回閥采用不銹鋼石墨纏繞墊片;Class600止回閥可用不銹鋼石墨纏繞墊片也可采用金屬環墊片;Class900止回閥可采用金屬環墊片，Class1500~Class2500止回閥采用自壓密封金屬環。
閥座
碳鋼止回閥閥座通常采用鍛鋼材料，閥座密封面可根據客戶要求噴焊硬質合金，NPS≤10&＃39;&＃39;的止回閥采用分離式螺紋旋入式閥座，如果用戶需要焊閥座結構也可提供;NPS≥12截止閥采用焊閥座結構;不銹鋼止回閥的閥座一般采用整體式或者在本體上焊硬質合金后直接加工閥座。如果用戶有需求，不銹鋼止回閥閥座也可采用分離式螺紋旋入式和焊接閥座結構。
鑄鋼旋啟式止回閥的結構特征
大口徑的止回閥設計有吊環，方便起吊。
栓接閥蓋，中法蘭墊片的型式可根據壓力等級的不同進行選擇;
CLASS600的止回閥可采用壓力自緊密封結構。
閥瓣限位裝置，防止閥瓣打開位置過高而無法關閉。
實心銷軸安裝精確，強度高，保證了閥門的使用性能和使用壽命
搖桿具有足夠的強度，關閉時有足夠的自由度以利于閥瓣關閉。
閥瓣具有足夠的強度和剛度，閥瓣密封面可根據用戶要求堆焊金屬材料或鑲嵌非金屬材料。
理
