產品型號：H61Y-100、H61Y-200、H61Y-250、H61Y-320、H61Y-200V、H61Y-250V、H61Y-320V、H61Y-P54100V、H61Y-P54140V、H61Y-P54170V、H61Y-P57100V、H61Y-P57140V、H61Y-P57170V
常用材質：碳鋼、合金鋼、不銹鋼
產品規格：50-375

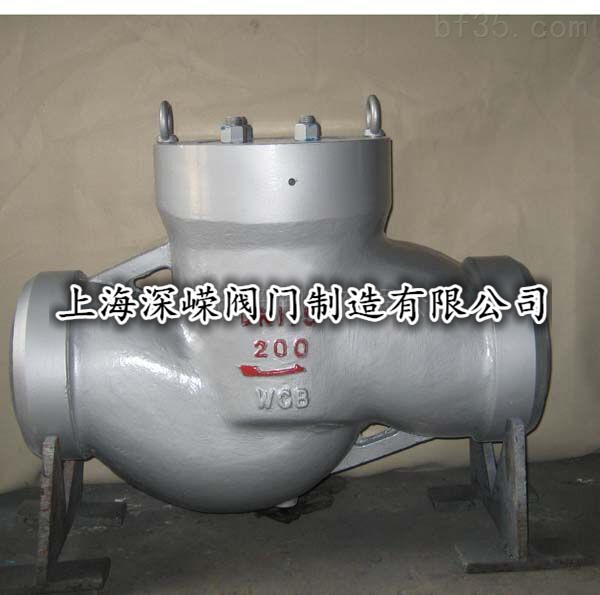

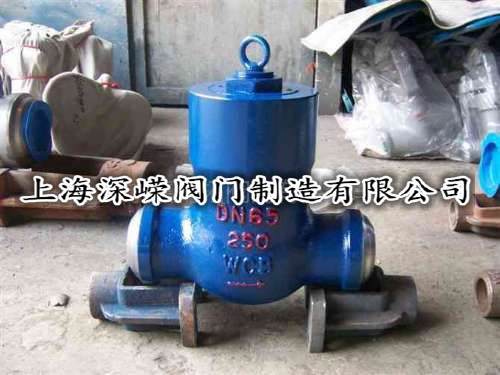

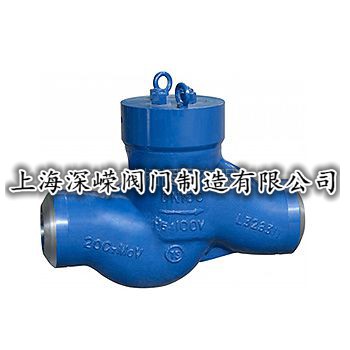

H61Y-200 H61Y-250 H61Y-320高壓電站止回閥概述:
磅級電站止回閥支管兩端為焊結結構，焊結坡口可按標準或用戶要求制作，適用于火電廠、石油化工、冶金等高溫高壓的水、蒸氣、油品、過熱蒸汽的管道上作防止介質回流的裝置。一種是遵循ANSIB16.34和JIS E101標準的引進型；另一種是Jb3595標準的國標型。其遵循的溫度、壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料：一種是低碳鋼，另一種是柔性石墨夾316絲（網）。密封面堆焊鉆基硬質合金。其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。
H61Y-200 H61Y-250 H61Y-320高壓電站止回閥執行標準:
1．設計制造與驗收按火力發電閥門標準ANSIB16.34 API6D GB12236 E101和JB/T3595、DL/T531標準規定。
2、結構長度按E101、JB/T2766、GB/T15188.1 ANSIB16.10 GB12221標準規定或按用戶要求。
3、壓力-溫度等級按E101、JB/T3595 API598 GB9131 標準規定。
4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25 ANSIB16.25標準規定或按用戶配管尺寸要求
H61Y-200 H61Y-250 H61Y-320高壓電站止回閥性能規范:
| 公稱壓力PN（MPa） | 試驗壓力Ps（MPa） | 工作壓力 | 工作溫度（度） | 適用介質 | |||
| 強度 | 密封（液） | P54 | P55 | P57 | |||
| 10.0 | 15.0 | 11.0 |
|
|
|
≤425 | 水、蒸氣、油品 |
| 16.0 | 24.0 | 17.6 |
|
|
|
||
| 20.0 | 30.0 | 22.0 |
|
|
|
||
| 25.0 | 37.5 | 27.5 |
|
|
|
||
| 32.0 | 48.0 | 36.0 |
|
|
|
||
| P5410 | 30.0 | 22.0 | 10 |
|
|
≤540 | 蒸汽 |
| P5414 | 37.5 | 27.5 | 14 |
|
|
||
| P5417 | 48.0 | 36.0 | 17 |
|
|
||
| P5510 | 37.5 | 27.5 |
|
10 |
|
≤550 | |
| P5514 | 48.0 | 36.0 |
|
14 |
|
||
| P5517 | 53.0 | 39.0 |
|
17 |
|
||
| P5710 | 48.0 | 36.0 |
|
|
10 | ≤570 | |
| P5714 | 55.0 | 40.0 |
|
|
14 | ||
| P5717 | 60.0 | 44.0 |
|
|
17 | ||
H61Y-200 H61Y-250 H61Y-320高壓升降式止回閥結構特點:
1、 閥瓣整體淬火，并能在閥體上下移動，介質倒流時，借介質壓力和彈簧自動閥瓣關閉。
2、 閥體、閥蓋均為模鍛件。
3、 閥座上的密封面采用鈷基硬質合金等離子噴焊面成。耐磨、抗擦傷性能好。
4、止回閥應安裝在水平管道上介質流向從下往上流（正流）。
H44旋啟式止回閥:型PN16~PN320 ,150LB-2500LB不銹鋼旋啟式止回閥適用于壓力 1.6~32MPa/2.0-42.0MPa 工作溫度 -29~+550℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，適用介質為水、油品、蒸汽、酸性介質等。升降式止回閥.材質通常有:鑄鋼WCB,合金鋼WC6,WC9,CN7M(20#合金鋼).不銹鋼有CF8(M),CF3(M).鍛鋼有A105,F304(L),F316L等.是控制管道內介質單向流向的閥門，用來防止管路中的介質倒流。升降式止回閥適用于中、小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置;依靠閥瓣自重和流體壓差實現自動阻止流體倒流。適用介質為:水、油品、蒸汽等.
折疊設計制造標
準
設計制造標準:GB/T 12235,AP600,API6D,ANSI/ASME.B16.34
連接法蘭標準:GB/T 9113,API6D,ANSI/ASME B16.5
壓力溫度等級:GB/T 12224-2005,,GB/T9131,ANSI/ASME.B16.34
試驗檢驗標準:GB/T 13927-2008,JB/T9092,,API598,API6D
