產品型號：H61Y-100、H61Y-200、H61Y-250、H61Y-320、H61Y-200V、H61Y-250V、H61Y-320V、H61Y-P54100V、H61Y-P54140V、H61Y-P54170V、H61Y-P57100V、H61Y-P57140V、H61Y-P57170V
常用材質：碳鋼、合金鋼、不銹鋼
產品規格：50-375

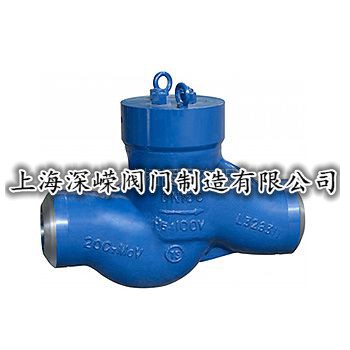

H61Y-200 H61Y-250 H61Y-320高壓電站止回閥概述:
磅級電站止回閥支管兩端為焊結結構，焊結坡口可按標準或用戶要求制作，適用于火電廠、石油化工、冶金等高溫高壓的水、蒸氣、油品、過熱蒸汽的管道上作防止介質回流的裝置。一種是遵循ANSIB16.34和JIS E101標準的引進型；另一種是Jb3595標準的國標型。其遵循的溫度、壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料：一種是低碳鋼，另一種是柔性石墨夾316絲（網）。密封面堆焊鉆基硬質合金。其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。
H61Y-200 H61Y-250 H61Y-320高壓電站止回閥執行標準:
1．設計制造與驗收按火力發電閥門標準ANSIB16.34 API6D GB12236 E101和JB/T3595、DL/T531標準規定。
2、結構長度按E101、JB/T2766、GB/T15188.1 ANSIB16.10 GB12221標準規定或按用戶要求。
3、壓力-溫度等級按E101、JB/T3595 API598 GB9131 標準規定。
4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25 ANSIB16.25標準規定或按用戶配管尺寸要求
H61Y-200 H61Y-250 H61Y-320高壓電站止回閥性能規范:
| 公稱壓力PN（MPa） | 試驗壓力Ps（MPa） | 工作壓力 | 工作溫度（度） | 適用介質 | |||
| 強度 | 密封（液） | P54 | P55 | P57 | |||
| 10.0 | 15.0 | 11.0 |
|
|
|
≤425 | 水、蒸氣、油品 |
| 16.0 | 24.0 | 17.6 |
|
|
|
||
| 20.0 | 30.0 | 22.0 |
|
|
|
||
| 25.0 | 37.5 | 27.5 |
|
|
|
||
| 32.0 | 48.0 | 36.0 |
|
|
|
||
| P5410 | 30.0 | 22.0 | 10 |
|
|
≤540 | 蒸汽 |
| P5414 | 37.5 | 27.5 | 14 |
|
|
||
| P5417 | 48.0 | 36.0 | 17 |
|
|
||
| P5510 | 37.5 | 27.5 |
|
10 |
|
≤550 | |
| P5514 | 48.0 | 36.0 |
|
14 |
|
||
| P5517 | 53.0 | 39.0 |
|
17 |
|
||
| P5710 | 48.0 | 36.0 |
|
|
10 | ≤570 | |
| P5714 | 55.0 | 40.0 |
|
|
14 | ||
| P5717 | 60.0 | 44.0 |
|
|
17 | ||
H61Y-200 H61Y-250 H61Y-320高壓升降式止回閥結構特點:
1、 閥瓣整體淬火，并能在閥體上下移動，介質倒流時，借介質壓力和彈簧自動閥瓣關閉。
2、 閥體、閥蓋均為模鍛件。
3、 閥座上的密封面采用鈷基硬質合金等離子噴焊面成。耐磨、抗擦傷性能好。
4、止回閥應安裝在水平管道上介質流向從下往上流（正流）。
H44H、H44Y 型 PN16~PN250 ,150LB-2500LB旋啟式鋼制止回閥適用于壓力 1.6~25MPa/2.0-42.0MPa 工作溫度 -29~+550℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，適用介質為水、油品、蒸汽、酸性介質等。是控制管道內介質單向流向的閥門，用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。主要用于石油、化工、制藥、化肥、電力等管路上。
●止回閥用于管路系統，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。止回閥還可用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上。●產品的設計制造符合美國國家標準ANSI B16.34，美國石油學會標準API6D要求
●閥門承壓件采用精密鑄造工藝澆鑄，表面質量美觀，無粘沙、冷隔等表面缺陷;內在質量穩定，無疏松、砂眼、裂紋等內在缺陷。
●旋啟式止回閥采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片或密封環密封外，整體沒有外漏點，杜絕了閥門外泄的可能。
●旋啟式止因閥搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360℃范圍內有一定的自由度，有適當的微量位置補償。
●旋啟式止回閥密封副的密封面堆焊合金鋼(13Cr)或硬質合金Stellite6,即使用在有細顆粒的介質中并不會因沖蝕而很快磨損。
美標鑄鋼旋啟式止回閥設計與制造標準:
●設計與制造:API6D、ANSI/ASME B16.34
●結構長度:ANSI/ASME B16.10、API6D
●法蘭尺寸:ANSI/ASME B16.5、API605
●壓力溫度:ANSI/ASME B16.34
●對焊連接尺寸:ANSI/ASME B16.25
