H61Y-P57100V自密封高壓止回閥焊接閘閥深嶸閥門廠

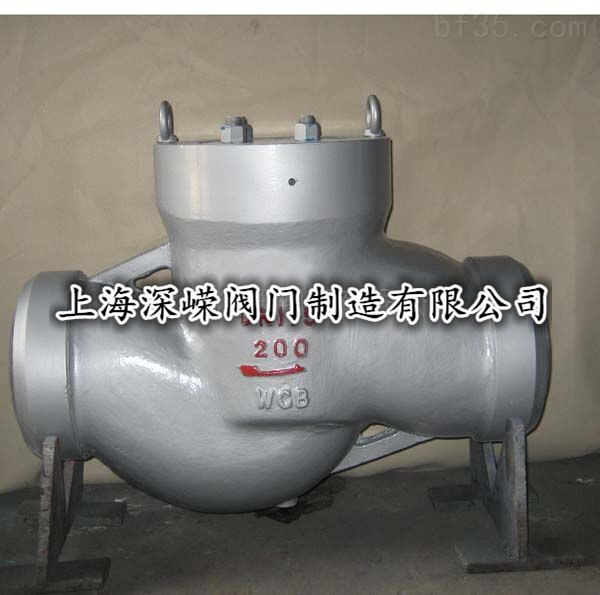

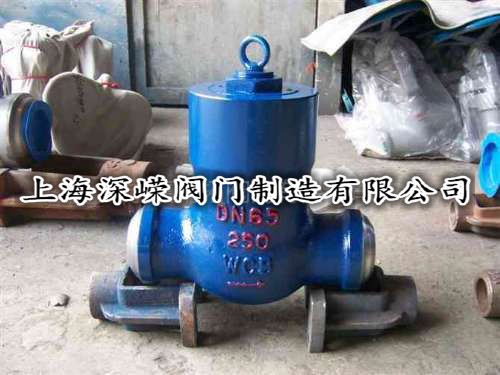

 H61Y-200 H61Y-250 H61Y-320高壓電站止回閥概述:

磅級電站止回閥支管兩端為焊結結構，焊結坡口可按標準或用戶要求制作，適用于火電廠、石油化工、冶金等高溫高壓的水、蒸氣、油品、過熱蒸汽的管道上作防止介質回流的裝置。一種是遵循ANSIB16.34和JIS E101標準的引進型；另一種是Jb3595標準的國標型。其遵循的溫度、壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料：一種是低碳鋼，另一種是柔性石墨夾316絲（網）。密封面堆焊鉆基硬質合金。其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。

H61Y-200 H61Y-250 H61Y-320高壓電站止回閥執行標準:

1．設計制造與驗收按火力發電閥門標準ANSIB16.34　API6D　GB12236 E101和JB/T3595、DL/T531標準規定。

2、結構長度按E101、JB/T2766、GB/T15188.1 ANSIB16.10　GB12221標準規定或按用戶要求。

3、壓力-溫度等級按E101、JB/T3595  API598　GB9131 標準規定。

4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25  ANSIB16.25標準規定或按用戶配管尺寸要求

H61Y-200 H61Y-250 H61Y-320高壓電站止回閥性能規范:

H61Y-200 H61Y-250 H61Y-320高壓升降式止回閥結構特點:

1、  閥瓣整體淬火，并能在閥體上下移動，介質倒流時，借介質壓力和彈簧自動閥瓣關閉。

2、  閥體、閥蓋均為模鍛件。

3、  閥座上的密封面采用鈷基硬質合金等離子噴焊面成。耐磨、抗擦傷性能好。

4、止回閥應安裝在水平管道上介質流向從下往上流（正流）。

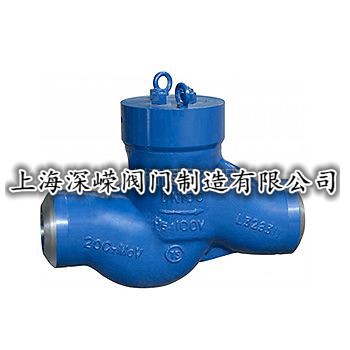

H61Y-320-100電站止回閥適用900Lb～2500Lb(PN16.0～32.0MPa)，工作溫度T≤540℃(其中P57/170V工作溫度為570℃)的石油、化工、水力、火力電站等各種工況的管路上。使用介質：水、蒸汽、油品等。 H61Y-320-100電站止回閥特點及優點 　　●產品設計制造按ASME B16.34、E101和JB/T3595-93標準的規定. 　　●閥門中腔采用自緊式密封結構,楔形密封環與四開環組合，壓力越高密封越可靠。 　　●閥座采用焊接結構，閥瓣、閥座密封面采用堆焊鈷基硬質合金(Stellite),具有耐磨、耐高溫、抗擦傷性能好、使用壽命長。 H61Y-320-100電站止回閥設計與制造標準： 　　●設計與制造：ASME/ANSI B16.34、JB/T3595、E101 　　●法蘭尺寸：ASME/ANSI B16.5、JB/T79、GB/T9113 　　●壓力溫度：ASME/ANSI B1 6.34、JB/T74、JB/T3595、E101 　　●結構長度：ASME/ANSI B16.10、E101、GB/T15188.1、GB/T12221 　　●對焊連接尺寸：ASME/ANSI B16.25、GB/T12224、E101 　　●檢驗與試驗：ISO5208、GB/T13927、E101
