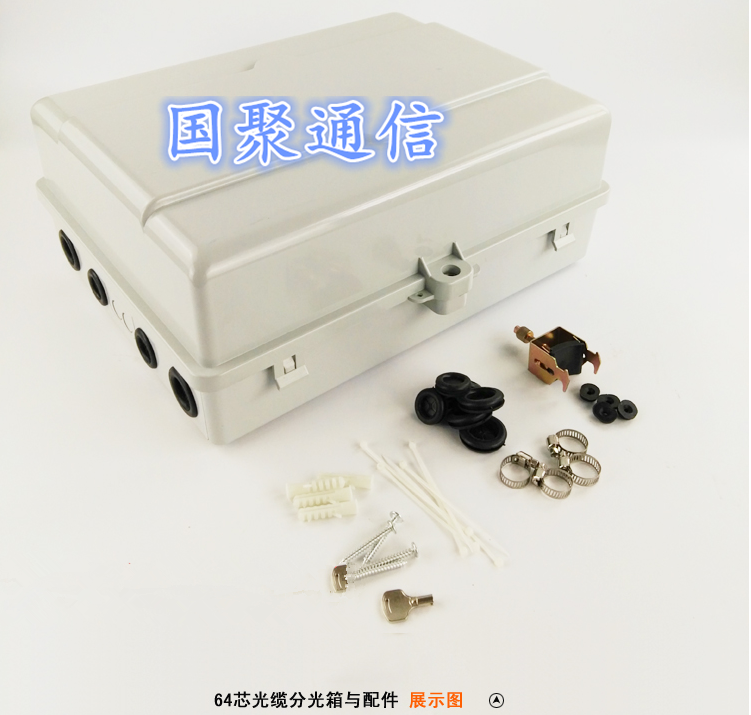

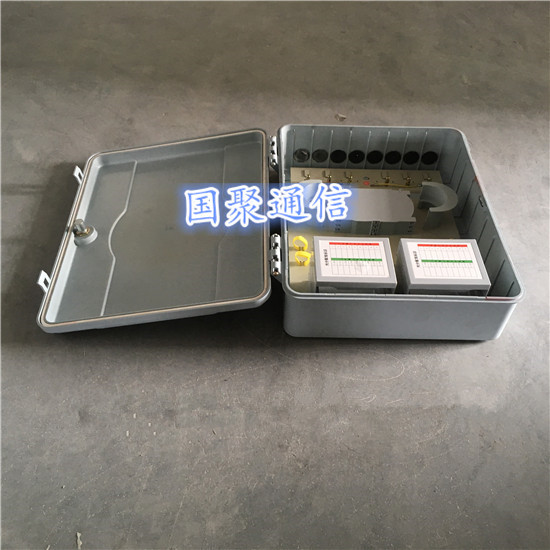

壁掛式1分64塑料光分路器箱結構圖\效果圖\展示圖
FTTH光分路器箱|FTTH光纜分纖箱規格：（1分4、1分8、1比16、1：32、1X64分光分纖箱）
壁掛式1分64塑料光分路器箱結構圖\效果圖\展示圖主要產品
插片式分路器箱：1分8 1分16 1分32
概述：光分路器箱用于光環路終端的配線設備，可以提供光纖的熔接、終端、配線及分線功能。
GF-24系列光纜分纖箱適合于光纖接入網中的鎧裝光纜與入戶皮線光纜交接點使用。箱體采用壁掛或抱桿安裝方式，適用于室內和室外兩種場景使用；通過SC型光纖適配器及快速連接器對外線鎧裝光纜與入戶皮線光纜之間進行連接與調度。
三、性能指標工作溫度：-40℃~+70℃；
四、儲存溫度：-40℃~+70℃；
五、工作濕度：≤90%（+30℃時）；
六、大氣壓力：62Kpa～106Kpa；
七、絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻不小于2X104MΩ/500V(DC)；耐電壓：接地裝置與箱體金工件之間的耐電壓不小于3000V（DC）/1min；插入損耗：IL≤0.3dB (PC型)；IL≤0.3dB (APC型)；回波損耗：RL≥40dB (PC型)；RL≥50dB (UPC型)；RL≥60dB (APC型)；互換性：≤0.2dB。
四、 功能說明箱體采用優質阻燃工程塑料，具有良好的密封性能和耐候性能，適合戶內外壁掛、抱桿安裝使用，防護等級達IP55級；專用皮線光纜固定位，保證皮線光纜固定后拉脫力不小于20N；有專門的快速連接器過路孔，皮線光纜端接快速連接器可在箱體外進行，端接快速連接器操作更方便；可靠的鎧裝光纜引入、固定、開剝保護及接地裝置，最多固定4根戶外鎧裝光纜，相當于集成了2進2出的光纜接頭盒；多功能熔接保護座，可滿足48芯熔接保護套管安放或24芯冷接子的安放需求；翻板結構設計，充分合理利用箱體空間，全程保證光纖足夠的彎曲半徑，更方便用戶預留合適的冗余光纖及合理走纖路由；GF-KSW-24系列產品采用相同的箱體，通過配置的調整，從而滿足不同的功能要求。
ONU配線箱
一、概述
本系列產品專為寬帶接入網制造，適用于夏季高溫及多雷電地區的新建小區和舊小區改造。
本系列產品分為室內壁掛式和壁嵌式,用于樓道內網絡設備、配線設備等安裝和管理。可安裝ONU、網絡交換機、光纖收發器、各種配線模塊、光纜配線盤、電源模塊等設備。
本系列產品符合中華人民共和國通信行業標準：YD/T1313-2004 寬帶接入。
二、特點
1、綜合布線 進入樓道內的光纜、寬帶網線和市話電纜均可通過本產品接入。本產品選用的接線模塊的功能符合YD/T694-2004及YD/T611-1993的相關標準。使用本產品實現樓道內綜合布線,使其布線美觀,維護方便;由于使用本產品不需要另設電話分線盒、光纜終端盒、電話平行線,從而節省了建設成本。
2、防盜 本產品箱門采用雙開門方式，左門采用式上下彈性拉桿鎖定裝置，牢固可靠, 從而達到有效防盜，但不能防止破壞性的偷盜。
3、布局合理，外形美觀：數控沖壓、數控折彎，工藝精細、外形美觀，設計制造從細微末節處為用戶著想，使箱內設備布局合理，線纜排列整齊。
4、耐銹蝕能力強：由于選用鍍鋅后噴塑工藝，使箱體防銹能力提高，長久使用不生銹。
三、結構特點
1、箱體材料 本產品箱體材料選用1.2mm優質熱浸鍍鋅冷軋鋼板制造。
2、表面處理 本產品經數控設備制造后靜電噴塑，其噴塑涂層附著力牢固，不存在起皮，掉塑等缺陷其外觀色澤均勻、光滑平整、附著牢固，且沒有掛流、劃痕、氣泡等發白現象。
3．裝配結構 本產品結構牢固，箱體及內部金工件裝配結束后，結構件不扭曲，緊固件連接牢固可靠。
