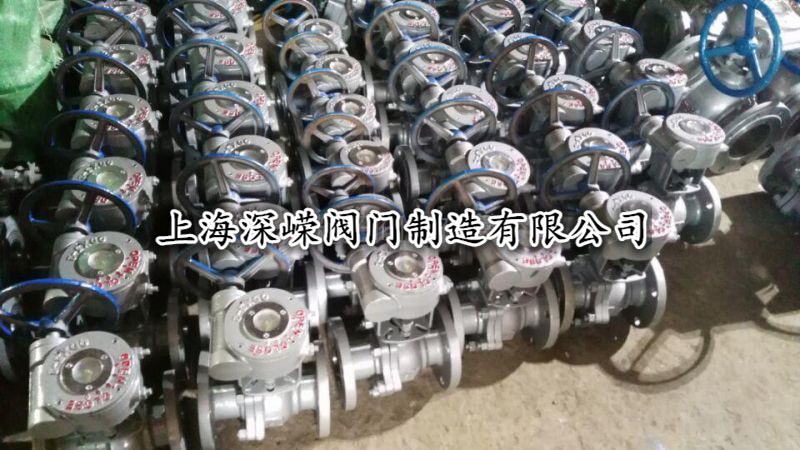

鑄鋼固定式球閥Q41H-16CDN150手動金屬硬密封球閥上海深嶸閥門廠

 Q41H硬密封球閥產品概述：

是一種轉角為90°的旋轉類閥門，密封性能優良、流量系數大、流阻系數小、結構簡單、使用壽命長、便于維修。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。

Q41H硬密封球閥產品簡介：

主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制，與其它閥類相比，具有以下一些優點：

1、流體阻力小、Q41浮動式球閥是所有閥類中流體阻力***小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
3、的閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
4、閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
5、由于內件聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，故使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。

Q41H硬密封球閥性能參數

是專為介質溫度高于300℃的工礦條件而設計的，密封形式采用金屬球?qū)饘匍y座密封，具有抗高溫，耐磨損，防火，防靜電等優點，可選用浮動球或固定球結構。

技術規范

基本設計：GB/T 12237、API 6D
測       試：GB/T 13927、API 598

產品規格

產品型號：Q41H/Y、Q47H/Y
尺寸范圍：DN15～DN600、1/2～15
壓力等級：1.6～10.0MPa，150～600Lb
硬密封球閥殼體材料：碳鋼、不銹鋼
硬密封球閥適用介質：氣體、液體、蒸汽
硬密封球閥操作方式：手動、氣動、電動

硬密封球閥 手動金屬硬密封球閥 金屬硬密封球閥概要 構造特點 1、偏心結構： 在關閉過程中，閥座與球冷酷 間的密封比壓能迅速增加，從而確保了密封副的可靠密封。當閥門開啟時，閥座與球體能迅速脫離，有效地減小了操作力矩，并使閥座表面與球面之間的控傷可能性降到***小。 2、彈性加載結構（金屬硬密封浮動球閥）： 在正常關閉情況下確保了球體密封面與閥座密封之間的接觸，在高溫工況下，能有效補償內件受熱膨脹，避免因高溫而導致的卡阻，適合于中小口徑高溫使用場合。密封座彈簧是采用蝶型彈簧，其自備清掃功能，可以自動清掃滲入密封座彈簧里的粉煤。 3、雙向密封： 金屬硬密封固定球閥除金屬硬密封偏心球閥的偏心特點外，它還可雙向使用，且不易在中腔沉積污物，根據用戶工況條件，也可在中腔設置排污口。 4、特殊硬化處理的球體表面： 閥座整體用特種硬質材料或局部堆焊硬質材料，確保密封副之間的有合適的硬度差。球體和閥門內壁的表面，即介質接觸部分全部有高抗沖刷性的碳化物硬質合金。使用超音速噴涂技術進行硬化處理。 5、堆焊硬質合金的閥座： 由于球體表面采用特殊的表面硬化處理，閥座采用堆焊硬質合金，所以在閥門的啟閉過程中能很好經受介質沖刷，特別適合于玻璃，煤粉，砂漿等固體顆粒和磨料介質。 6、柔性石墨、金屬纏繞式墊片的密封材料： 除球體表面和閥座表面的特殊表面處理外，在其它密封材料方面采用柔性石墨、金屬纏繞式墊片等，故能用于高溫、高壓工況，并具耐火燒功能。并具有防火、防靜電功能。 技術參數及執行標準 1，種類 金屬密封浮動球閥 金屬密封固定球閥 金屬密封三通球閥 *球閥以外的閥門類型：蝶閥，閘閥，截止閥，止回閥和過濾器等。 2，公稱壓力(Mpa) PN1.0~10.0、Class150~600、10K、20K PN1.0~16.0、Class150~900、10K、20K PN1.0~2.5、Class150、10K 3，零件名稱 及材料 閥體： WCB CF8(304) CF3(304L) CF8M(316) CF3M(316L)鑄鋼，鍛鋼，不銹鋼，合金鋼等。
