產品型號：Q341F-25C
常用材質：鑄鋼、不銹鋼、雙相不銹鋼
產品規格：DN50-DN300

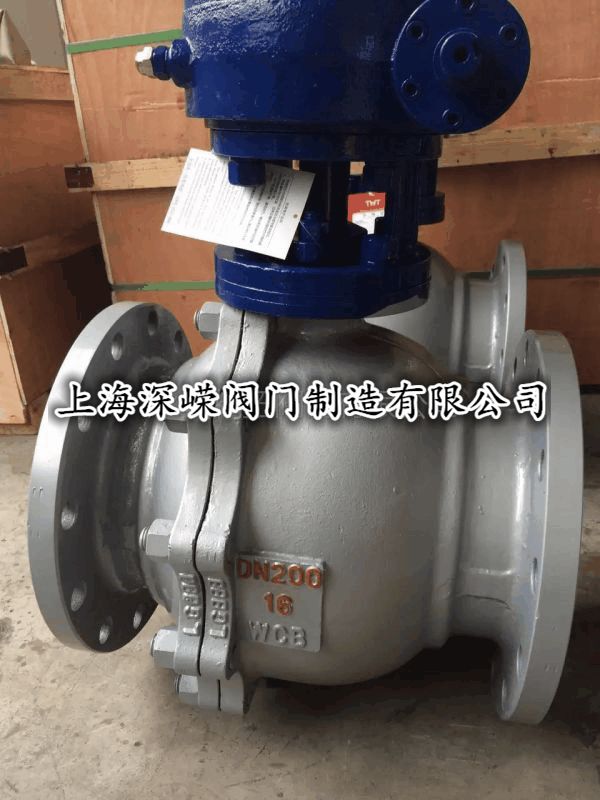

| 產品名稱： | 渦輪球閥 |
| 產品型號： | Q341F |
| 產品特點： | 渦輪球閥設計為旋型閥芯結構，關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 |
|
Q341F渦輪球閥原理簡介： 渦輪球閥設計為旋型閥芯結構，關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。渦輪球閥啟閉只限于旋轉球體90度之間作為調節和通斷只用。全開時處于直通流道，流阻力小、介質摩擦低，適合含顆粒或氫氧等氣液體當中。臺臣閥門渦輪球閥在管路中主要用來做切斷、分配和改變介質的流動方向。它開關輕便、體積小、密封可靠、結構簡單、維修方便、密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。 渦輪球閥特點：
㈠流體阻力小、結構緊湊、設計合理、通道流暢。
㈢操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。 Q341F渦輪球閥技術參數： 公稱壓力：PN1.6-10mpa； 工作溫度：-29-580℃； 材質：碳鋼、鉻鉬鋼、不銹鋼； 試驗和檢驗：GB/T9092； 設計標準：GB/T12237； 連接法蘭：GB/T9113、JB/T79、Hg20592； 介質：水、蒸汽、油品、天然氣、、硝酸、醋酸、氧化性介質、尿素等多種介質。 |
優點
1. 流體阻力小，其阻力系數與同長度的管段相等。
2. 結構簡單、體積小、重量輕。
3. 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4. 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5. 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6. 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7. 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
球閥已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等各部門，以及人們日常生活中。
固定式渦輪球閥Q347F，是由旋塞閥演變而來,它具有相同的旋轉90度動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。氣動球閥只需要用氣動執行器用氣源旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥***適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。
氣動球閥的作用
氣動球閥的工作原理是靠旋轉閥芯來使閥門暢通或閉塞。氣動球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不氣動球閥易被介質沖蝕，在各行業得到廣泛的應用。氣動球閥和旋塞閥是同屬一個類型的閥門，只有它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。
氣動球閥的優點
