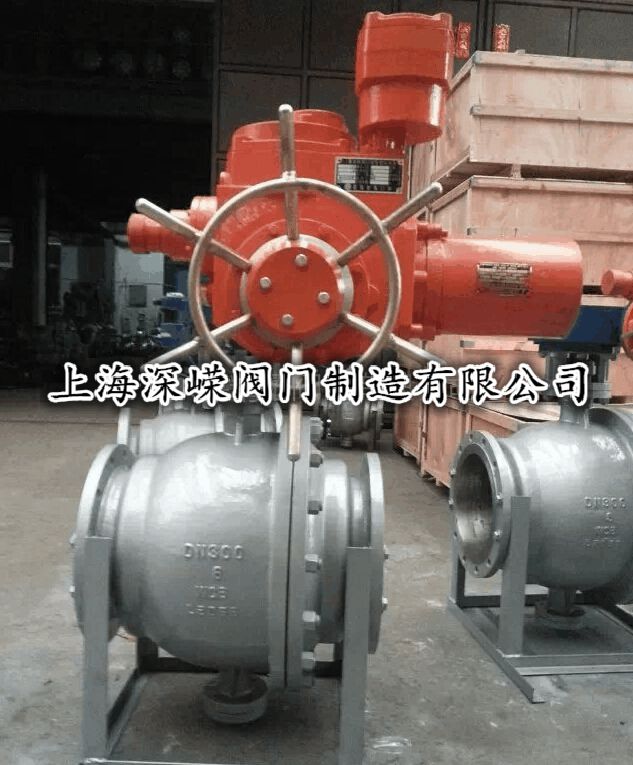

產品型號：Q341H-64C Q341H-16C Q341H-25C Q341H-40C
常用材質：鑄鋼、不銹鋼、雙相不銹鋼
產品規格：DN50-DN300
|

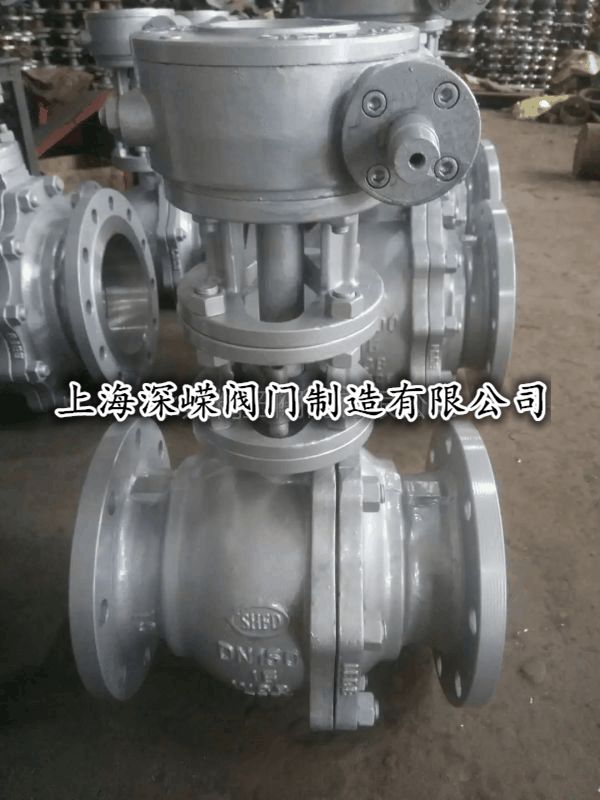

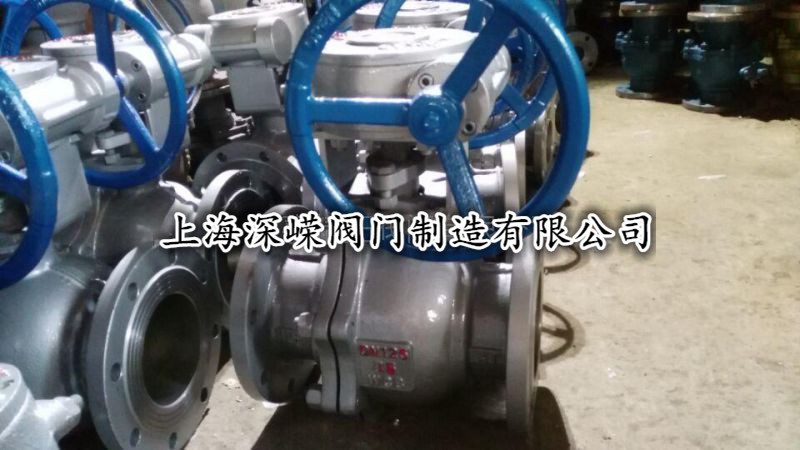

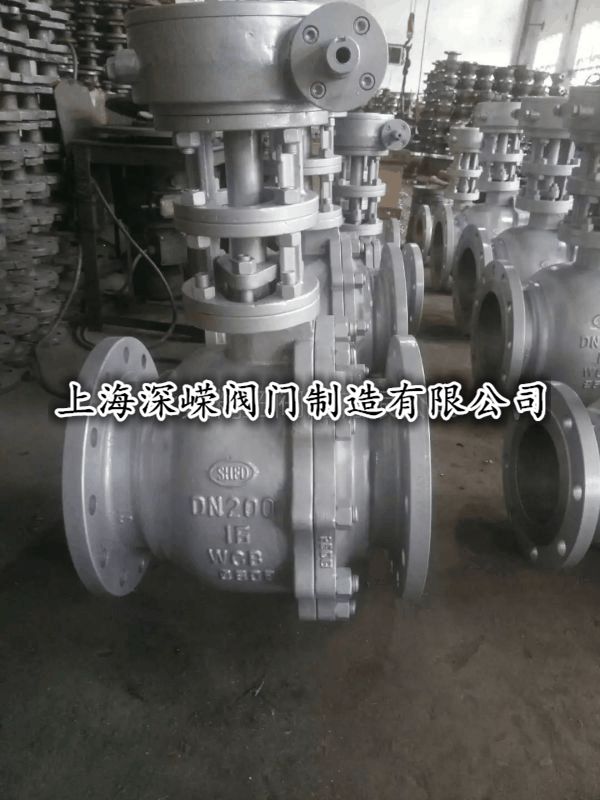

Q341H硬密封渦輪球閥原理簡介： 渦輪球閥設計為旋型閥芯結構，關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。渦輪球閥啟閉只限于旋轉球體90度之間作為調節和通斷只用。全開時處于直通流道，流阻力小、介質摩擦低，適合含顆?；驓溲醯葰庖后w當中。臺臣閥門渦輪球閥在管路中主要用來做切斷、分配和改變介質的流動方向。它開關輕便、體積小、密封可靠、結構簡單、維修方便、密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。 硬密封渦輪球閥特點：
㈠流體阻力小、結構緊湊、設計合理、通道流暢。
㈢操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。 |
▲硬密封球閥金屬閥座的設計：
本公司生產硬密封球閥的球體表面采用先進的噴涂技術，通過對各種不同工況條件的處理，硬度可達HRC78。閥座密封面的處理，硬度可達HRC72。球體和閥座進行配對研磨，球閥整個密封面的所有密封區域均經過精密研磨。適合于高溫高壓的水、蒸汽、石油、煤炭、纖維、稠性和腐蝕性介質，以及帶顆粒的介質。金屬密封球閥有浮動球和固定球兩種結構
金屬閥座環與球面接觸，通過作用在閥座環上均勻的彈簧負荷使閥座環與球面形成密封。同時，由于彈簧負荷的作用使輔助密封膨脹，實現閥體與閥座之間的密封.彈簧的載荷足以提供閥座與球體間可靠密封,特別是在低壓條件下。
根據用戶需要,可以在閥座密封面與球體之間設計有密封脂注入系統.

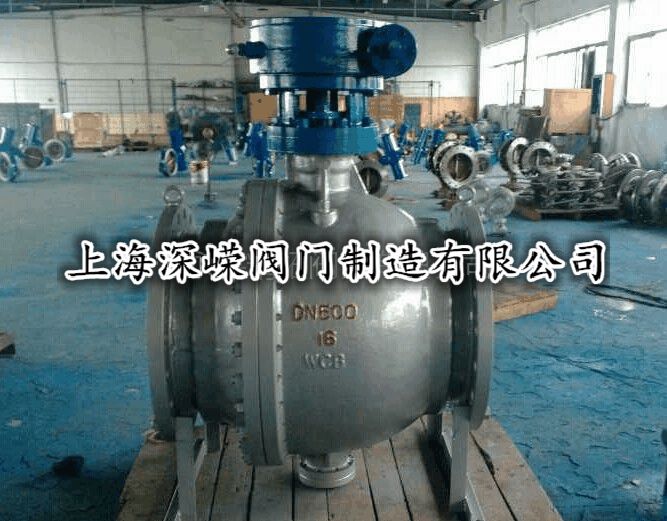

硬密封渦輪固定式球閥具體型號有：
Q347H-10; Q347H-16; Q347H-25; Q347H-40; Q347H-64; Q347H-100；
Q347H-10C; Q347H-16C; Q347H-25C; Q347H-40C; Q347H-64C; Q347H-100C；
--閥體材質：鑄鋼WCB；
Q347H-10P; Q347H-16P; Q347H-25P; Q347H-40P; Q347H-64P; Q347H-100P；
--閥體材質：不銹鋼304；
Q347H-10R; Q347H-16R; Q347H-25R; Q347H-40R; Q347H-64R; Q347H-100R；
--閥體材質：不銹鋼316；
Q347H型號代表：
閥門類型代號：“Q”表示球閥；
傳動形式代號：“3”表示渦輪；
連接形式代號：“4”表示法蘭式；
結構形式代號：“7”表示固定式；
密封面材料代號：“H”表示2Cr13不銹鋼；
一 Q347H硬密封渦輪固定式球閥主要用途：
廣泛用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管。
二 Q347H硬密封渦輪固定式球閥零部件材料：
|
|
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
CF3M |
|
球體 閥桿 |
2Cr13 |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
|
閥 座 |
聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL |
||||||
|
墊片 |
聚四氟乙烯PTFE 不銹鋼/柔性石墨齒形墊片 |
||||||
|
閥桿座 |
聚四氟乙烯PTFE 不銹鋼/柔性石墨 |
||||||
|
填料 |
聚四氟乙烯PTFE 增強柔性石墨 |
||||||
|
填料壓蓋 |
WCB |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
|
溫度 |
-29～150(聚四氟乙烯PTFE) -29～200(加玻纖增強聚四氟乙烯PTFE+GLASS) -29～300(對位聚笨PPL) |
||||||
|
介質 |
水 蒸汽 油品 |
硝酸類 |
強氧化介質 |
醋酸類 |
尿素類 |
||
