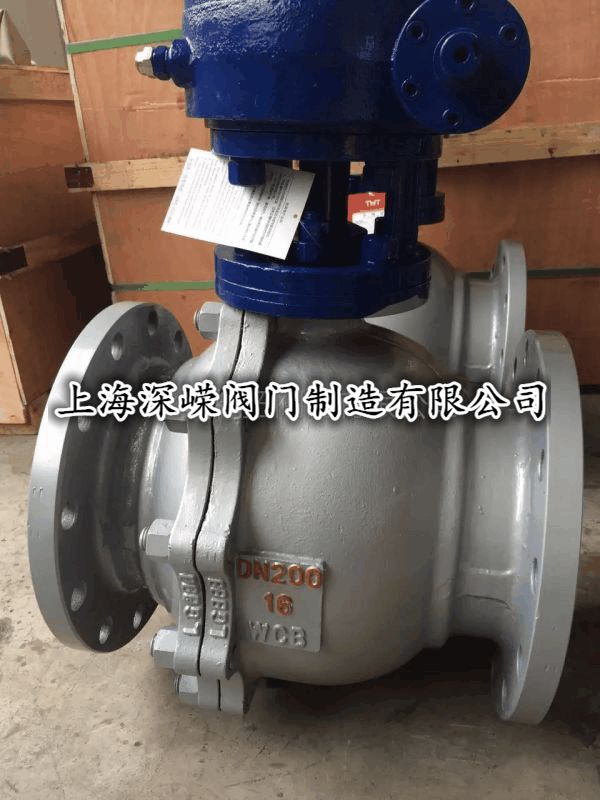

產品型號:Q341F-40C
常用材質:鑄鋼、不銹鋼、雙相不銹鋼
產品規格:DN50-DN300
|
Q341F渦輪球閥原理簡介: 渦輪球閥設計為旋型閥芯結構,關閉件是個球體,球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。渦輪球閥啟閉只限于旋轉球體90度之間作為調節和通斷只用。全開時處于直通流道,流阻力小、介質摩擦低,適合含顆粒或氫氧等氣液體當中。臺臣閥門渦輪球閥在管路中主要用來做切斷、分配和改變介質的流動方向。它開關輕便、體積小、密封可靠、結構簡單、維修方便、密封面與球面常在閉合狀態,不易被介質沖蝕,在各行業得到廣泛的應用。 渦輪球閥特點:
㈠流體阻力小、結構緊湊、設計合理、通道流暢。
㈢操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。 Q341F渦輪球閥技術參數: 公稱壓力:PN1.6-10mpa; 工作溫度:-29-580℃; 材質:碳鋼、鉻鉬鋼、不銹鋼; 試驗和檢驗:GB/T9092; 設計標準:GB/T12237; 連接法蘭:GB/T9113、JB/T79、Hg20592; 介質:水、蒸汽、油品、天然氣、、硝酸、醋酸、氧化性介質、尿素等多種介質。 |
球閥(ball valve)是由旋塞閥演變而來,它的啟閉件是個球體,球體繞閥體中心線作旋轉90度來達到開啟、關閉的一種閥門。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門,它具有以下優點:
1. 流體阻力小,其阻力系數與同長度的管段相等。
2. 結構簡單、體積小、重量輕。
3. 緊密可靠,目前球閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。
4. 操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。
5. 維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
6. 在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。
7. 適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可應用。
球閥已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等各部門,以及人們日常生活中。
