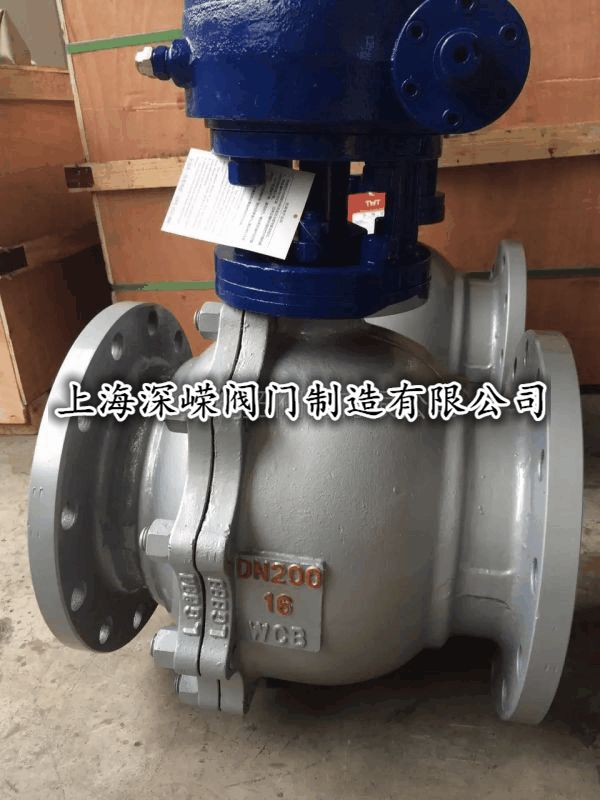

產品型號：Q341H-16C
常用材質：鑄鋼、不銹鋼、雙相不銹鋼
產品規格：DN50-DN300
Q341H硬密封球閥性能參數:
|
公稱通徑 |
DN15～DN400 |
|
公稱壓力 |
1.6、4.0、6.4MPa、ANSI150、300（Lb）、JIS10、20K |
|
適用介質 |
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
|
介質溫度 |
-40～+180℃ -40～+350℃ |
|
泄漏量 |
0 符合ANSIB16.104 5級標準 |
|
球體轉角 |
90° |
|
閥體材制質 |
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
|
閥座材料 |
聚四氟乙烯（常溫）、特制PPL（高溫）、硬質合金（高溫） |
Q341H硬密封球閥技術參數：
|
設計依據 |
國標系列 |
美標系列 |
|
|
設計標準 |
GB/T12237 |
AP16D |
ANSI B16.34 |
|
法蘭連接結構長度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
|
結構長度(焊接) |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
|
連接法蘭 |
GB/T9113 |
ANSI B16.5、B16.47 |
|
|
對焊端 |
GB/T12224 |
ANSI B16.25 |
|
|
試驗和檢驗 |
GB/T9092 |
AP16D |
AP1598 |
產品屬性：球閥 高溫球閥 耐磨球閥
產品名稱：金屬硬密封球閥
規格尺寸：DN15mm-DN250mm
公稱壓力：16KG-64KG
結構形式：浮動球結構
操作方式：齒輪動
制造工藝:鑄造閥體,兩段式閥體設計
介質的流向:雙向
流量:全通徑流量設計
制造標準:國標,美標,日標,德標
球閥概述：
Q341H硬密封球閥屬于浮動式類型硬密封球閥，球體采用了浮動球體結構，密封采用了金屬硬密封，具有耐高溫度、耐摩擦等優點。Q341H硬密封球閥的球體及閥座采用特殊硬化處理，密封面耐磨、耐溫，具有雙向密封功能。硬密封球閥按結構可分固定式、浮動式、偏心半球式、上裝式、V型式等硬密封球閥，按材質可分不銹鋼、碳素鋼等材質硬密封球閥。
球閥產品特性：
1.金屬密封結構，適合用于高溫介質，有耐磨等優點。
2.球體通道為全通徑，有流量大，球體為90°旋轉可做到開啟和關閉，操作快而方便。
3.本產品符合API607規定，在發生火災時，金屬硬密封有耐高溫特點不易損壞，而阻止了介質的外流。
閥門的主要零件材料選用：
閥體/閥蓋：WCB A105 CF8 CF3 CF8M CF3M
球體及內件：SS304 SS316 SS316L
