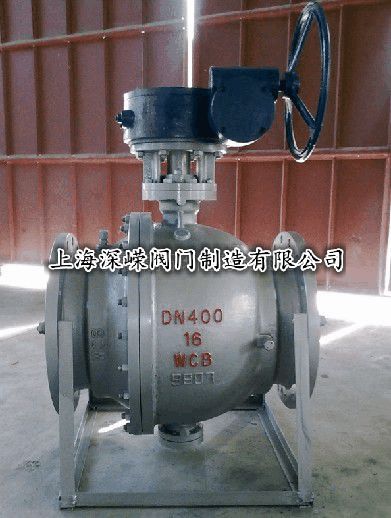

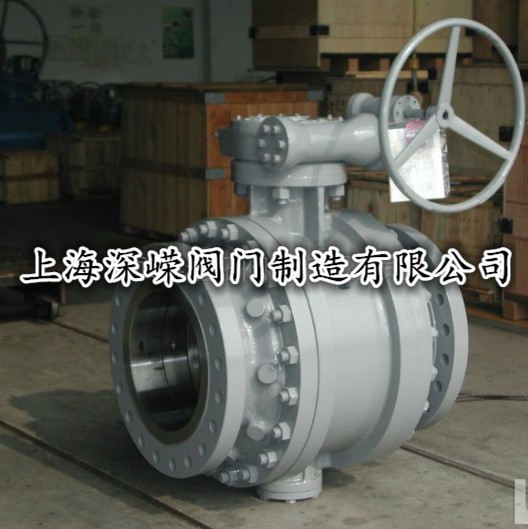

Q347F-16CDN50DN6580軟密封固定式法蘭球閥鑄鋼渦輪球閥鑄鋼

Q347F-10C,Q347F-16C,Q347F-25C,Q347F-40C,Q347F-64C適用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。

一、Q347F-10C,Q347F-16C,Q347F-25C,Q347F-40C,Q347F-64C產品概述：

1、采用圓柱形彈簧或波形彈簧預載的襝性可動金屬閥座結構，密封預緊力設計合理、閉啟靈活，有效保證密封的可靠性。
2 、采用特殊結構裝置的閥桿，不僅確保填寫料處還會滲漏，且防止了閥桿脫出。
3、根據用戶的需要，可設計成適應粉塵（包括含固體顆粒），漿料等介質的結構，使球閥耐磨及耐高溫性能更好。
4、本身具有防火防靜電功能。
5、該結構球閥應按規定流向使用。

二、Q347F-10C,Q347F-16C,Q347F-25C,Q347F-40C,Q347F-64C主要用途：

適用于:化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。

三、Q347F-10C,Q347F-16C,Q347F-25C,Q347F-40C,Q347F-64CPN1.6 MPa主要連接尺寸及重量：47H固定球閥產品特點

操作省力

球體由上下軸承支撐，減少摩擦，消除了由于進口壓力推動球體與密封座形成的巨大密封負荷而造成過大的扭矩。

密封性能可靠

PTFE單性材料密封圈嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧保證密封圈足夠的預緊力，閥門在使用過程中密封面磨損時，在彈簧作用下閥門繼續保證良好密封性能。

防火結構

為防止由于驟熱或火災的出現，使聚四氟乙烯密封圈燒毀，發生較大泄漏，而助長火勢，在球體與閥座間設置防火密封環，在密封圈燒毀時，在彈簧力作用下，將閥座密封環迅速推向球體上，形成金屬與金屬密封，起到一定程度的密封效果。耐火試驗符合APl6FA和APl607標準要求。

㈠流體阻力小、結構緊湊、設計合理、通道流暢。
㈡密封面采用不銹鋼和硬質合金，使用壽命長。也可使用耐溫耐腐塑料、密封性好，在真空系統中也已廣泛使用。

㈢操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
㈣緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。
㈤在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
