產品描述

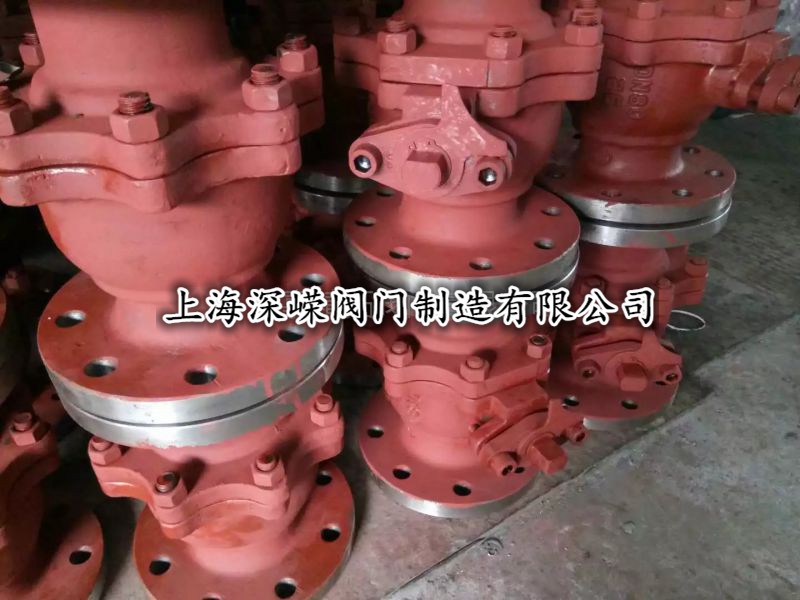

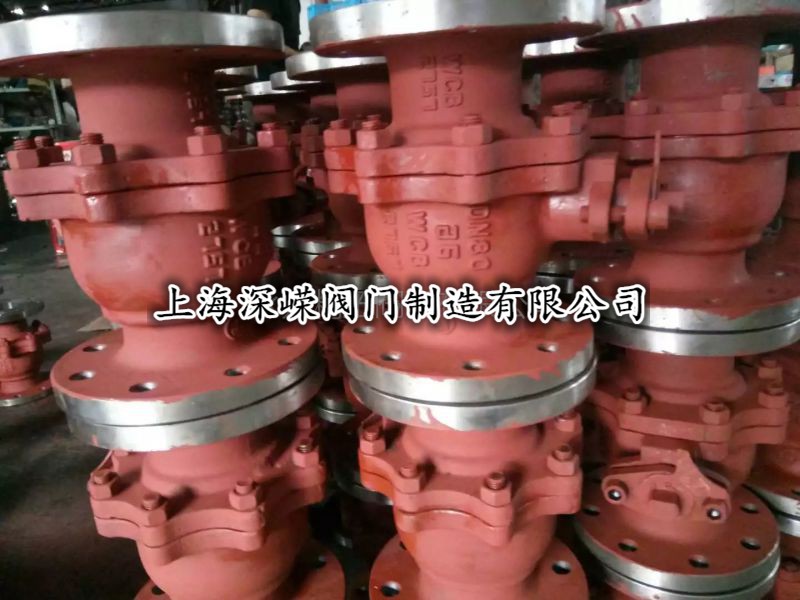

產品型號：Q41Y-16C/25/40/64
常用材質：碳鋼、鑄鋼、不銹鋼
產品規格：DN15-DN300
7:國標浮動高壓球閥設計標準：
設計和制造標準按照: GB12237—1989通用閥門 法蘭和對焊連接鋼制球閥
結構長度按照: GB12221；
連接端尺寸按照：JB/T79,GB9113,HG20592；
檢驗和測試按照: JB/T 9092、GB/T13927-1992 通用閥門 壓力試驗
8:美標浮動高壓球閥設計標準：
設計和制造標準按照: ASME B16.34,API6D等；
結構長度按照: ASME B16.10；
連接端尺寸按照：ASME B16.5,ASME B16.25；
檢驗和測試按照: API598；
防火設計按照：API607；
9：購買本公司浮動高壓球閥請按以下指示進行安裝：
a:取掉法蘭端兩邊的保護蓋在閥完全打開的狀態下進行沖洗清潔。
b:安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
C:準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
d:在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
e:本類閥應安裝在管道的水平方向或垂直方向。
f:安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
g:與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
10:客戶訂貨須知：
a:產品名稱與浮動高壓球閥的型號
b:浮動高壓球閥的操作方式 （有手動 渦輪傳動 氣動 電動等）
c:浮動高壓球閥的密封面材質和硬度
d:浮動高壓球閥的閥體材質
e:浮動高壓球閥的壓力
f:浮動高壓球閥的使用介質（名稱、粘度、顆粒 腐蝕性、毒性）
h:若已經由設計單位選定我公司的浮動高壓球閥產品型號，請按浮動高壓球閥型號直接向銘杰閥門銷售部訂購！！
手動法蘭浮動式耐磨球閥具體型號有：
Q41Y-10; Q41Y-16; Q41Y-25; Q41Y-40; Q41Y-64; Q41Y-100；
Q41Y-10C; Q41Y-16C; Q41Y-25C; Q41Y-40C; Q41Y-64C; Q41Y-100C；
Q41Y-10P; Q41Y-16P; Q41Y-25P; Q41Y-40P; Q41Y-64P; Q41Y-100P；
Q41Y-10R; Q41Y-16R; Q41Y-25R; Q41Y-40R; Q41Y-64R; Q41Y-100R；
Q41Y手動法蘭浮動式耐磨球閥主要用途：
工作溫度-29～425℃(碳鋼)或-40～550℃(不銹鋼)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，金屬硬密封球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
金屬硬密封浮動球閥產品簡介：
本公司生產的Q41H金屬硬密封浮動球閥解決了防密封表面粘帶和高溫卡阻的現象，采用了彈性加載結構，在正常關閉情況下確保了球體密封面與閥座密封之間的接觸，在高溫工況下，能有效補償內件受熱膨脹，避免因高濁而導致的卡阻，適合于中小口徑高溫使用場合。球體表面采用特殊表面硬化處理，閥座整體用特種硬質材料或局部堆焊硬質材料，確保密封圈之間有合適的硬度差，因此適合固體顆粒和磨料介質。由于密封填料方面采用柔性石墨，金屬纏繞式墊片，能用于高溫、高壓工況，并具有耐火燒功能。
金屬硬密封浮動球閥工作原理：
Q41H金屬硬密封浮動球閥的球體與閥座完全采用金屬對金屬的密封方式，為了確保閥門在各種溫度和壓力下的可靠密封，針對用戶的不同使用工況和要求，可以采用多種先進的球體和閥座的硬化技術，包括超音速噴涂、鎳基噴焊、表面特殊硬化、硬質合金噴焊以及采用高強度高硬度陶瓷材料等，球體和閥座表面硬度一般可達到HRC60以上，可達HRC74以上。密封面材料耐溫可達540℃,可達980℃。材料的結合強度可以達到10000PSI以上，密封面材料還具有很好的耐磨擦、耐沖擊等性能。金屬硬密封球閥能夠適用于絕大多數的苛刻工況條件。
上海深嶸閥門訂貨須知： 我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供***新的閥門知識、的服務、的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的金屬硬密封浮動球閥產品，請您根據金屬硬密封浮動球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。
