產品描述
產品型號：Q341Y-16C/25/40/64
常用材質：碳鋼、鑄鋼、不銹鋼
產品規格：DN15-DN300
Q341F、Q341Y 型 PN16~PN40 蝸桿傳動球閥:蝸桿傳動、法蘭連接、浮動球直通式結構形式，閥座密封面材料為PTFE、增強 PTFE塑料(Q341F)、金屬堆焊鈷基(Q341Y)，公稱壓力 PN16~PN40，閥體材料為WCB、CF8、CF8M的閘閥。
Q341Y型蝸桿傳動球閥【產品說明】
Q341F、Q341Y 型 PN16~PN40 蝸桿傳動球閥：蝸桿傳動、法蘭連接、浮動球直通式結構形式，閥座密封面材料為PTFE、增強 PTFE塑料（Q341F）、金屬堆焊鈷基（Q341Y），公稱壓力 PN16~PN40，閥體材料為WCB、CF8、CF8M的球閥。（http:http://www.valve-gz.com）

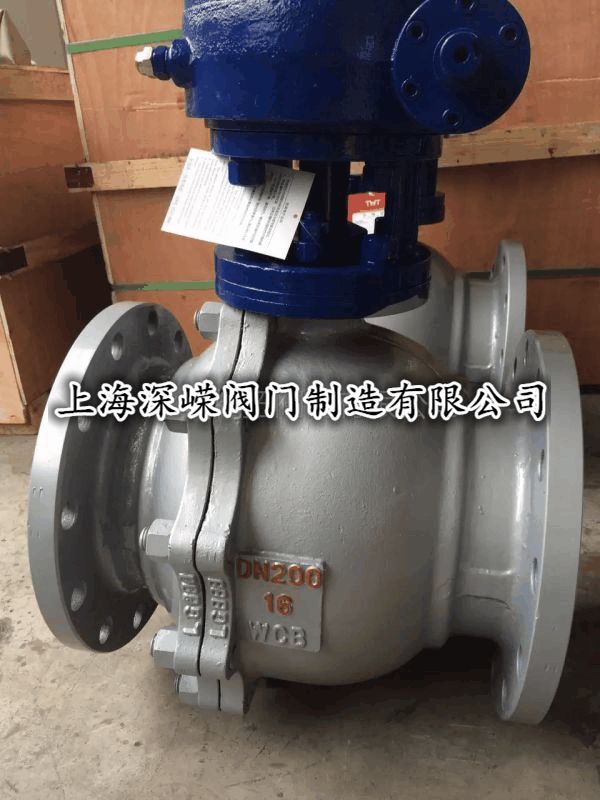

Q341F蝸輪傳動不銹鋼球閥主要由：不銹鋼閥體、蝸輪箱等零件組成。蝸輪不銹鋼球閥其密封形式主要有軟密封球閥和硬密封球閥兩大類。常溫型采用四氟密封，高溫型可采用對位聚苯或金屬硬密封。具有磨擦系數低、操作力矩小、泄露量可達零泄露等優點，多種閥座材料可供選擇，適應范圍更廣。廣泛應用與石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
Q341Y型蝸桿傳動球閥【工作原理】
Q341F蝸輪傳動不銹鋼球閥只需要用蝸輪旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥***適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。
Q341Y型蝸桿傳動球閥【結構特點】
1、先進的閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣；
2、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭；
3、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置；
4、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。
硬密封球閥包括閥體，閥蓋，閥球，閥座，閥桿，支架和驅動裝置，閥體和閥蓋連接形成一腔體，設有通孔的閥球位于腔體內，閥球的上端與閥桿相連，閥球的兩側分別有閥座，支架通過螺絲與閥體固定連接，而閥蓋與閥座之間依次設有密封墊，壓環和彈簧。
Q341Y-DN150-16C L 360mm D 280mm D1240mm D2210mm 硬密封球閥，閥體與閥座，閥蓋與閥座，閥座與閥球之間采用的是金屬對金屬的兩道
球閥主要用于石油，化工，鋼鐵，冶金和電力，等各個領域，相對于其他控制管道介質流通的閥門，球閥具有介質阻力小，操作方便等優點，但是傳統的球閥的閥座一般都是采用軟材料，因?yàn)檐洸牧系膹椥员容^好，具有較大的壓 正常工作時，硬密封球閥安裝在系統管道中間，介質流經閥球的通孔，驅動裝置作用在閥桿上，閥桿轉動，其帶動閥球，一起轉動，轉動90，度實現閥門的開關，當閥門受熱膨脹時，在發展和彈簧的作用下可吸收變形，防止閥球卡死。
上海深嶸閥門有限公司報價流程及訂貨須知：
客戶確定數據如下
①蝸桿傳動球閥產品名稱與型號，②蝸桿傳動球閥口徑，③蝸桿傳動球閥使用壓力，④蝸桿傳動球閥是否附帶相關配件
確定數據
