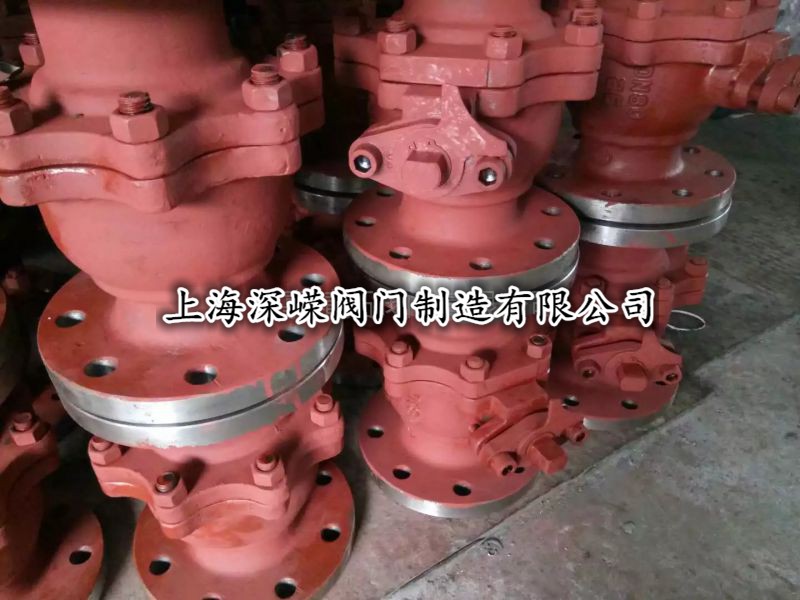

DN40鑄鋼硬密封球閥焊STL帶Y球閥Q41Y-25CDN32上海深嶸閥門廠

。

【產品型號：Q41Y】

上海深嶸閥門Q41Y金屬硬密封球閥為了確保在各種溫度和壓力下的可靠密封，針對用戶的不同使用工況和要求，可以采用多種先進的球體和閥座的硬化技術，包括超音速噴涂、鎳基噴焊、表面特殊硬化、硬質合金噴焊以及采用高強度高硬度陶瓷材料等，球體和閥座表面硬度一般可達到HRC60以上，可達HRC74以上。密封面材料耐溫可達540℃,可達980℃。材料的結合強度可以達到10000PSI以上，密封面材料還具有很好的耐磨擦、耐沖擊等性能，能夠適用于絕大多數的苛刻工況條件。

【產品介紹】：
    上海深嶸閥門Q41Y金屬硬密封球閥解決了防密封表面粘帶和高溫卡阻的現象，采用了彈性加載結構，在正常關閉情況下確保了球體密封面與閥座密封之間的接觸，在高溫工況下，能有效補償內件受熱膨脹，避免因高濁而導致的卡阻，適合于中小口徑高溫使用場合。

【工作原理】：
    Q41Y金屬硬密封球閥球體表面采用特殊表面硬化處理，閥座整體用特種硬質材料或局部堆焊硬質材料，確保密封圈之間有合適的硬度差，因此適合固體顆粒和磨料介質。由于密封填料方面采用柔性石墨，金屬纏繞式墊片，能用于高溫、高壓工況，并具有耐火燒功能。

【產品特點】：
1、本身具有防火防靜電功能。
2、手柄與閥桿采用扁方型連接。也可根據需要加鎖定結構，防止誤操作。
3、采用下裝式閥桿、設置倒密封結構，確保填料處可靠密封及防止閥桿脫出。
4、閥座采用圓柱形彈簧加截的金屬硬密封結構，能適應于較高溫度及各種粉塵與固體顆粒介質。

2：浮動高壓球閥的特點：
   a:操作省力：球體由上下軸承支撐，減少摩擦，消除了由于進口壓力推動球體與密封座形成的巨大密封負荷而造成過大的扭矩。
   b:密封性能可靠：PTFE單性材料密封圈嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧保證密封圈足夠的預緊力，閥門在使用過程中密封面磨損時，在彈簧作用下閥門繼續保證良好密封性能（3）防火結構：為防止由于驟熱或火災的出現，使聚四氟乙烯密封圈燒毀，發生較大泄漏，而助長火勢，在球體與閥座間設置防火密封環，在密封圈燒毀時，在彈簧力作用下，將閥座密封環迅速推向球體上，形成金屬與金屬密封，起到一定程度的密封效果。耐火試驗符合APl6FA和APl607標準要求。
c:自動泄壓功能：當閥門中腔停滯的介質壓力異常升高超過彈簧的預緊力時，閥座后退脫離球體，達到自動泄壓的效果，卸壓后閥座自動復位。
d:排泄管路：閥體上下均設置排泄孔，可檢查閥座是否發生泄漏，在工作中，閥門處于全開或全關時，卸掉中腔壓力，可直接更換填料；可以排放中腔滯留物，減少介質對閥門的污染。輔助密封設置系統（客戶需要請在訂購時說明）
e:本閥門設計有輔助的閥座緊急密封系統，一旦密封受損或出現緊急十青況而不能密封時，通過輔助密封系統向密封面注射相應的密封劑即可修復密封面，達到緊急密封。當輸送的介質不潔或含有少量顆粒時，為保護密封面，確保達到可靠的密封，還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。
3：浮動高壓球閥的概述：
         在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；球閥在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；球閥在城市和工業企業的給排水、供熱、和供氣系統中；球閥在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個指定點。
4：浮動高壓球閥型號說明：
5：浮動高壓球閥的主要適用范圍：
       廣泛適用于食品、醫藥、石油、化工、天然氣、鋼鐵、環保、造紙等輸送管路介質的切斷或流通。還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。
6：浮動高壓球閥的性能參數：
   a、工作壓力：1.0Mpa-42.0Mpa。
   b、工作溫度：-46+550℃。
   c、驅動方式：手動、蝸輪、氣動、電動等。
   d、連接方式：法蘭、焊接、對焊、承插焊、等。
   e、制造標準：國標GB、JB、HG，美標API、ANSI，英標BS，日本JIS、JPI等。
   f、閥體材質：鑄鋼、碳鋼、 鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。
7:國標浮動高壓球閥設計標準：
設計和制造標準按照: GB12237—1989通用閥門 法蘭和對焊連接鋼制球閥
結構長度按照: GB12221；
連接端尺寸按照：JB/T79,GB9113,HG20592；
檢驗和測試按照: JB/T 9092、GB/T13927-1992 通用閥門 壓力試驗
8:美標浮動高壓球閥設計標準：
設計和制造標準按照: ASME B16.34,API6D等；
結構長度按照: ASME B16.10；
連接端尺寸按照：ASME B16.5,ASME B16.25；
檢驗和測試按照: API598；
防火設計按照：API607；
9：購買本公司浮動高壓球閥請按以下指示進行安裝：
   a:取掉法蘭端兩邊的保護蓋在閥完全打開的狀態下進行沖洗清潔。
   b:安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
   C:準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
   d:在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
   e:本類閥應安裝在管道的水平方向或垂直方向。
   f:安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
   g:與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
10:客戶訂貨須知：
           a:產品名稱與浮動高壓球閥的型號
           b:浮動高壓球閥的操作方式 （有手動 渦輪傳動 氣動 電動等）
           c:浮動高壓球閥的密封面材質和硬度
           d:浮動高壓球閥的閥體材質
           e:浮動高壓球閥的壓力
           f:浮動高壓球閥的使用介質（名稱、粘度、顆粒 腐蝕性、毒性）
           h:若已經由設計單位選定我公司的浮動高壓球閥產品型號，請按浮動高壓球閥型號直接向銘杰閥門銷售部訂購！！
