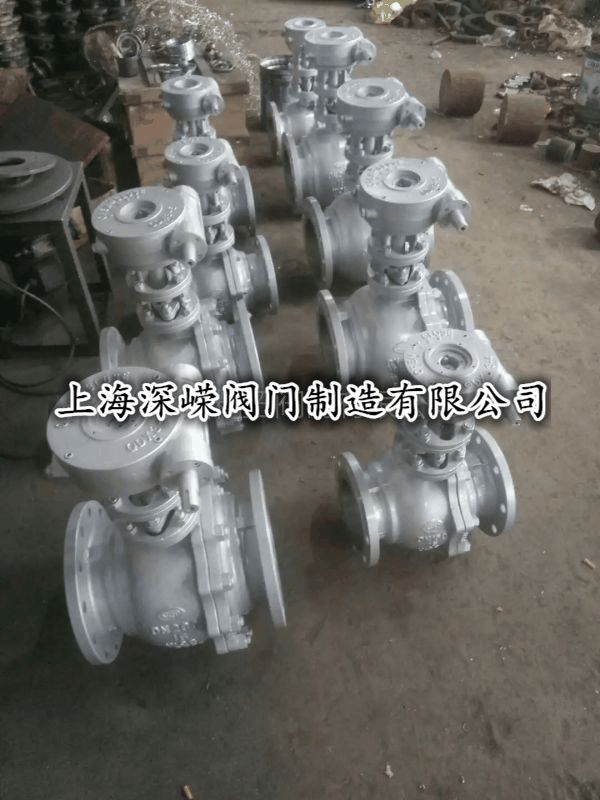

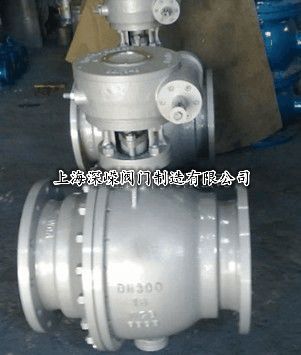

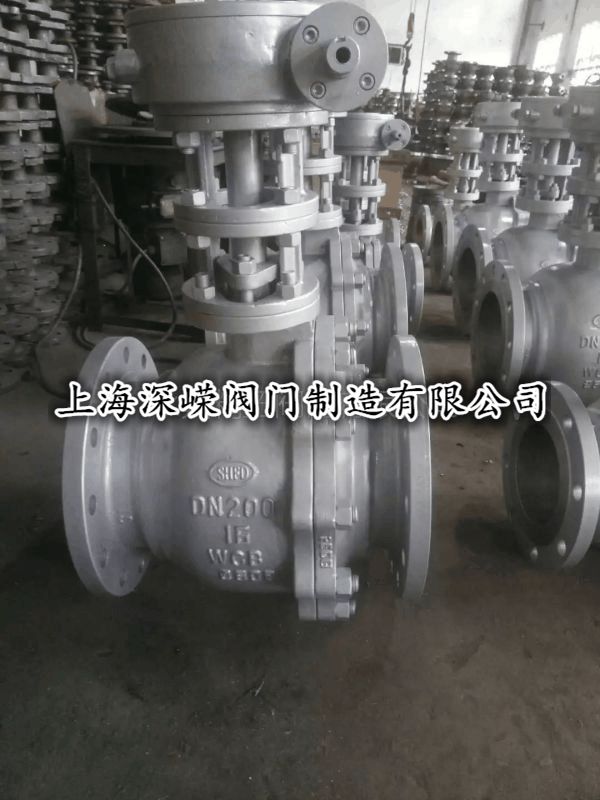

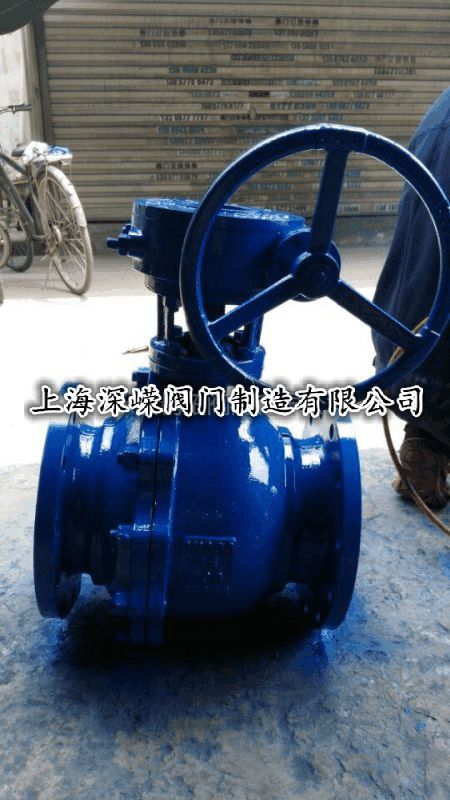

固定式渦輪球閥Q347Y-16CDN200渦輪鑄鋼法蘭球閥上海深嶸閥門廠

Q47Y-16C硬密封球閥產品的概述：

Q347Y高壓硬密封球閥概述：

①、耐高壓：壓力可達1.6Mpa-42Mpa ；Class：150-2500Lb
②、耐高溫：該球閥的閥座完全采用了美標閘閥的結構，因此溫度由閥體材料來決定。
③、無摩擦：該球閥在開啟時利用二塊式球體的優點，先水平收攏瞬間脫離閥座，然后再旋轉90度全開。

購買本公司高壓硬密封球閥請按以下指示進行安裝：

（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。

（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。

（3）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。

（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。

（5）本類閥應安裝在管道的水平方向或垂直方向。

（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。

（7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。

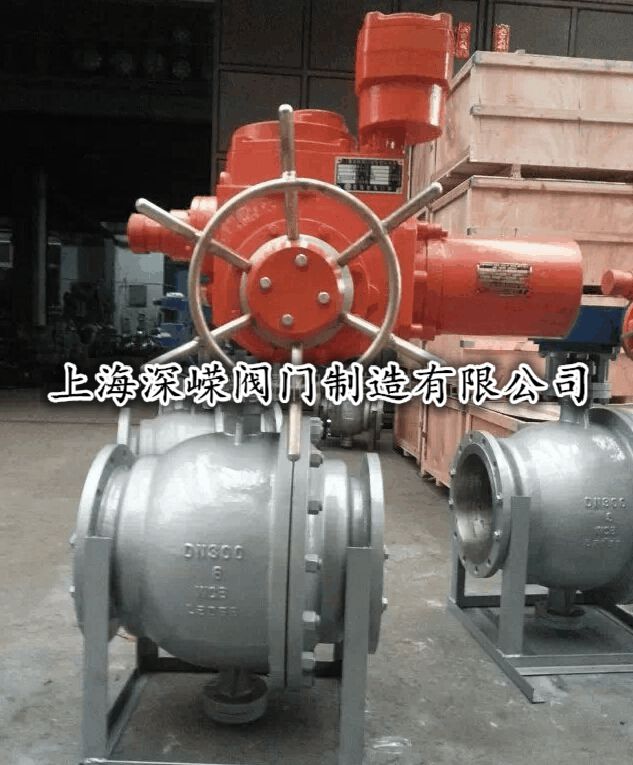

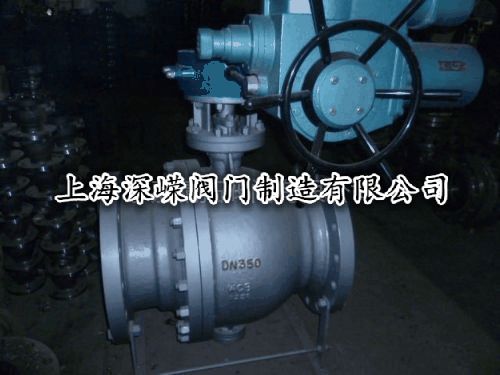

Q47Y-16C硬密封球閥的球體與閥座完全采用金屬對金屬的密封方式，為了確保閥門在各種溫度和壓力下的可靠密封，針對用戶的不同使用工況和要求，可以采用多種先進的球體和閥座的硬化技術，包括超音速噴涂、鎳基噴焊、表面特殊硬化、硬質合金噴焊以及采用高強度高硬度陶瓷材料等，球體和閥座表面硬度一般可達到HRC60以上，可達HRC74以上。密封面材料耐溫可達540℃,可達980℃。材料的結合強度可以達到10000PSI以上，密封面材料還具有很好的耐磨擦、耐沖擊等性能。硬密封球閥能夠適用于絕大多數的苛刻工況條件。Q47Y/H硬密封球閥因采用硬密封球閥此種閥門特別適用于帶顆粒性、固物類、漿料等介質及高溫高壓管線。電動硬密封球閥和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。

Q47Y-16C硬密封球閥產品的制造標準：

Q47Y硬密封球閥產品的主要性能規范：

Q47Y固定金屬硬密封球閥產品特點

1、閥座采用彈簧結構，將閥座推向球體，保證了良好的低壓密封性能

2、固定球閥閥前，閥后閥座都能密封，即所謂雙向密封特性，利用自帶的排放閥，閥體中腔可向外排放

3、樞軸采用防吹出保護結構，低摩擦系數的軸承等。具有性能優異，可靠性高，用途廣泛

球閥產品說明：

球閥問世于20世紀50年代,隨著科學技術的飛速發展,生產工藝及產品結構的的不斷改進,在短短的40年時間里,已迅速發展成為一種主要的閥類。在西方國家工業發達的國家,球閥的使用正在逐年不斷的上升,在我國,球閥被廣泛的應用在石油煉制,長輸管線,化工,造紙,制藥,水利,電力,市政,鋼鐵等行業,在國民經濟中占有舉足輕重的地位。

球閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì),亦可用于流體的調節與控制,其中本公司生產的硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力,特別適用于含纖維,微小固體顆料等介質。而多通球閥在管道上不僅可靈活控制介質的合流,分流,及流向的切換,同時也可關閉任一通道而使另外兩個通道相連。

球閥的結構特點

①流體阻力小,球閥是所有閥類中流體阻力***小的一種,即使是縮徑球閥,其流體阻力也相當小。

②開關迅速,方便,只要閥桿轉動90o,球閥就完成了全開或全關動作,很容易實現快速啟閉。

③閥座密封性能好。大多數球閥的密封圈都采用聚四乙烯等彈性材料制造,軟密封結構易于保證啟封,而且球閥的密封力隨著介質壓力的增高而增大。

④閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動而不作升降運動,閥桿的填料密封不易破壞,且閥桿倒密封的密封力隨著介質壓力的增高而增大。

⑤由于聚四氟乙烯等材料具有良好的自潤滑性,與球體的摩擦損小,故球閥的使用壽命長。

⑥可配置氣動,電動,液動等多種驅動機構,實現遠距離控制和自動化操作。

⑦閥體內通道平整光滑,可以輸送粘性流體,漿液以及固體顆粒。

⑧安裝簡便,能以任意方向安裝于管道中的任意部位。

產品的主要結構,功能

一,對夾系列球閥

對夾球閥及對夾保溫夾套球閥是我公司新開發的產品,與普通產品相比,具有結構長度短,重量輕,安裝方便,節省材料等顯著的優點。（如圖一,圖二）

二,全通徑系列及縮徑系列

我公司球閥一般設有全通徑及縮徑兩個系列,以滿足不同工況的需要。全通徑球閥的通道內徑與管線內徑一致,流體阻力***小,并便于管道清掃。而縮徑系列球閥的重量只有相同口徑全通徑球閥的70%左右,能有效的降低成本及價格,而其流體阻力只有相同口徑截止閥的1/7左右,故縮徑球閥在國外得到了較廣泛的使用。如下圖

三,閥座的可靠密封

1,浮動球閥采用雙斜面彈性密封圈或V形槽彈性密封圈結構設計。有效的降低了球體與密封圈之間的磨擦系數,減少了操作力矩。當介質壓力較小時,密封圈與球體接觸面積較小,故有較大的密封比壓,確保可靠密封。介質壓力較大時,密封圈與球體接觸面積增大,故密封圈能承受較大的介質推力而不會損壞。

2,當介質的沖刷力較大時,特別設計的閥座防沖刷結構能有效的防止介質沖刷,確保封圈的使用壽命。

3,對于工作壓力很低的球閥,考慮到介質壓力不能確保閥座可靠密封,而預緊力長期使用后又會衰減,故對于低壓,超低壓或真空工況用球閥,采用彈簧加載的閥座密封結構,能確保球閥長期可靠的密封。

4,固定球閥根據壓力大小,可選擇不同的密封形式：A：進口端密封　B：出口端密封　C：進,出口端雙向密封。

由于d1,d2的面積差在上游介質的壓力作用下,形成的活塞效應,使閥座與球體緊密接觸而密封。 　 由于d1,d2的面積差在閥體中腔介質的壓力作用下,形成的活塞效應,使閥座與球體緊密接觸而密封。 　由于d1＞d2＞d3在d1,d2,d3之間的面積差,在受到上游介質與中腔介質的壓力作用下,形成的活塞效應,使閥座與球體緊密接觸而密封。
