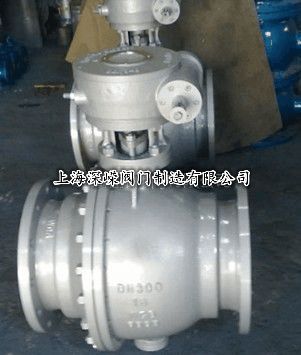

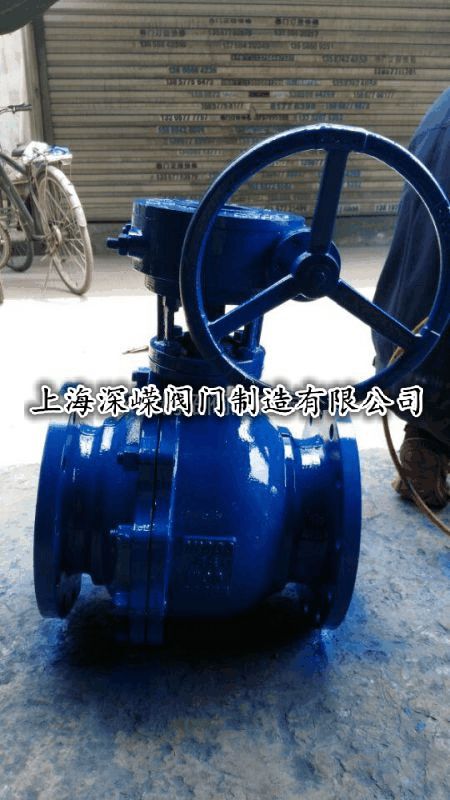

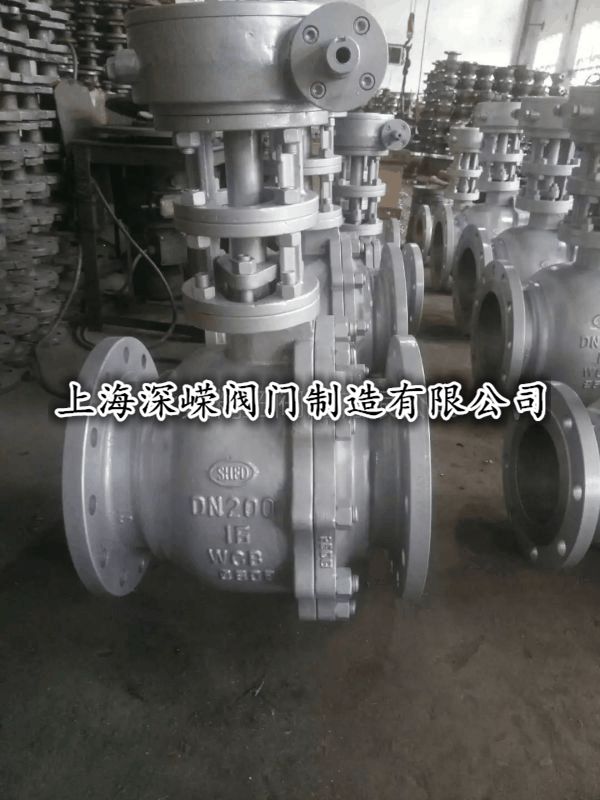

DN300固定式軟密封球閥Q47F-40CDN250鑄鋼固定式球閥上海深嶸閥門廠

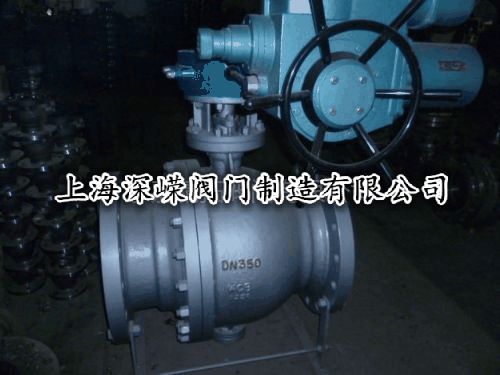

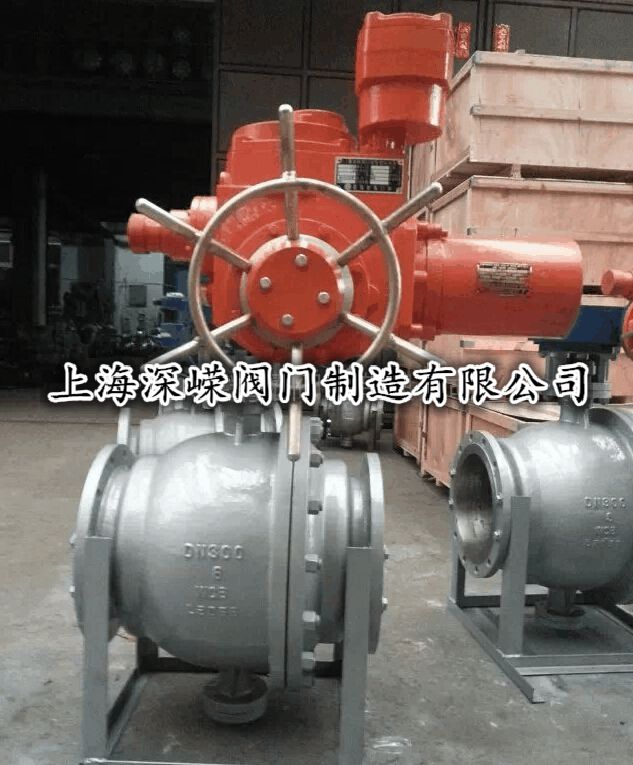

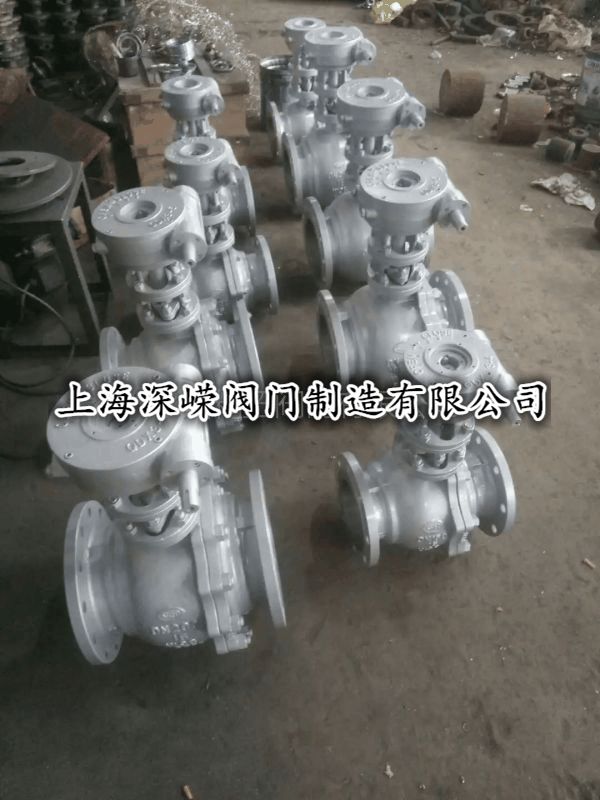

球閥的球體是固定的，受壓后不產生移動。固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。 為了減少球閥的操作扭矩和增加密封的可靠程度，近年來又出現了油封球閥，既在密封面間壓注特制的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。                        球閥說明書                        1、 范圍：本說明書適用于法蘭連接端的電動（或氣動）球閥。                        2、 組成：由電動（或氣動）執行機構（20）與球閥閥體部分組成，其連接靠支架（18）和連接軸（17）。                        3、使用限制                        溫度和壓力限制                        l 銘牌顯示有球閥在和***小操作溫度下所允許的操作壓力。                        l 使用PTFE或RTFE材質的閥座和密封件，操作溫度應在－290C到 2000C之間。其他類型的閥座和密封件的操作溫度，應受到KI工廠的檢核。                        l 閥的公稱壓力等級 (PN)，可表明閥在正常溫度狀態下的工作壓力。（例如：PN40，表明其操作溫度在－290C～380C時的工作壓力為40 Bar）。                        l 電動或氣動執行機構的注意事項參見其相應的說明書。                        4、 安裝                        1)、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。                        2）、安裝前應按規定的信號（電或氣）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。                        3)、準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。                        4)、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。.                        5)、本類閥應安裝在管道的水平方向或垂直方向。                        6)、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。                        7)、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。                        4、操作和使用                        1)、操作前須確認管路和閥已被沖洗過。                        2)、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈(900)時，閥關斷。反向旋轉1/4圈(900)時，閥開啟。                        3)、當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。                        5、 維修                        擁有較長的使用壽命和免維修期，將依賴以下幾個因素：正常的工作條件、保持和諧的溫度/壓力比，以及合理的腐蝕數據                        注意: ●球閥在關閉狀態下，閥體內部依舊存在受壓流體                        ●維修前，解除管線壓力并使閥門處于打開位置                        ●維修前，斷開電源或氣源                        ●維修前，將執行機構與支架脫離                        1)、填料處得再鎖緊                        l 若填料涵處有微泄發生，須再鎖緊閥桿螺母 (13).                        l 注意不要鎖太緊，通常再鎖1/4圈～1圈，泄露即會停止。                        2)、更換閥座和密封件.                        A)、拆卸                        l 使閥處于半開位置，沖洗、清除閥體內外可能存在的危險物質.                        l 關閉球閥，拆掉兩邊法蘭上的連接螺栓和螺母，然后將閥由管線上完全移除。                        l 依序拆卸驅動裝置-執行機構(20)、連接支架(18)、、防松墊圈(14)、閥桿螺母(13)、蝶形彈片(12)、格南(11) 、耐磨片(10)、閥桿填料(9)                        l 拆卸體蓋連接螺栓(5)和螺母，將閥蓋與閥體分離，并拿掉閥蓋墊圈(16)。                        l 確認閥球(3)在“關斷”位置，這可以將其較容易的從閥體拿出，隨后取出閥座。                        l 由閥體中孔向下輕推閥桿(6)直到完全取出，然后取出O型圈(8)及閥桿下填料(7)                        注意：請謹慎操作，以避免擦傷閥桿表面及閥體填料函密封部位                        B)、重新組裝                        l 清洗和檢查拆下零件，強烈推薦用備用零件包更換其閥座及閥蓋墊圈等密封件                        l 按拆卸的相反順序進行組裝。                        l 用規定的扭矩，交叉鎖緊法蘭連接螺栓(5)。                        l 用規定的扭矩，鎖緊閥桿螺母(13)                        l 安裝執行機構后，輸入相應的信號通過旋轉閥桿帶動閥芯旋轉，使閥門至打開和關閉位置。                         固定式球閥產品特征：                        O型固定式球閥采用上下閥桿固定閥芯(軸支式)和可動密封座設計。工作更穩定。具有自動補償功能、雙向密封閥座之間無間隙回轉時具有很大的剪切力及自潔功能。尤其適用于帝制纖維和有微小固體顆粒的懸濁液及粘性介質的通斷。本產品可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。                        特點                  1、O型固定式球閥采用固定球設計，相對運動部位均采用磨擦系數極小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活。                 2、閥門采用高平臺結構，ISO5211連接標準，能使安裝電/氣動執行器更為專業化。                 3、O型固定式球閥采用全通徑或縮徑設計，流通阻力小。                 4、金屬硬密封O型固定式球閥采用雙向金屬可動密封結構，具有自動補償及自潔功能，密封性能優越。                 5、O型固定式球閥采用固定球設計，并增加了預緊力彈簧，使得球閥具有自動泄壓功能。                 6、每個球閥都有兩個可動密封座，兩個方向都能密封，因而安裝時不須考慮介質的流向。                 7、具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免靜電打火點燃易燃介質。確保系統安全。                 8、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。                 9、自動泄壓結構，當滯留在閥門中腔的液體介質由于溫度升高而氣化，從而中腔壓力異常升高時，中腔介質能依靠本身的推力推動閥座而自動泄壓，從而確保閥門安全。                 10、可選氣動、電動、液動、及氣動調節型、電動調節型。具體請參閱本書執行器及調節閥部份。
