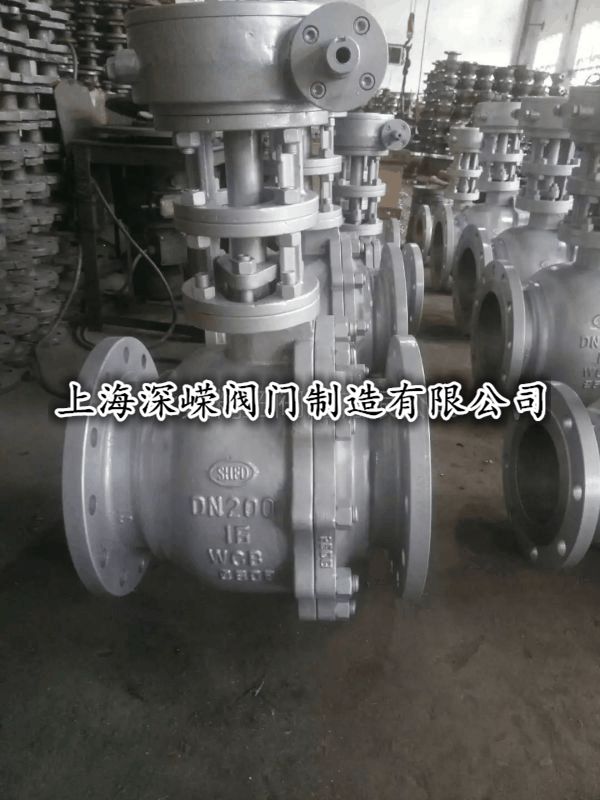

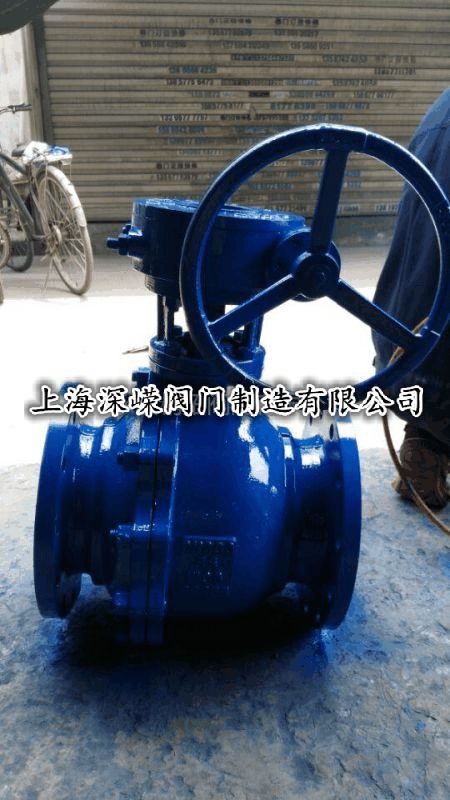

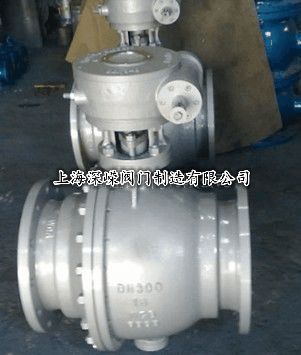

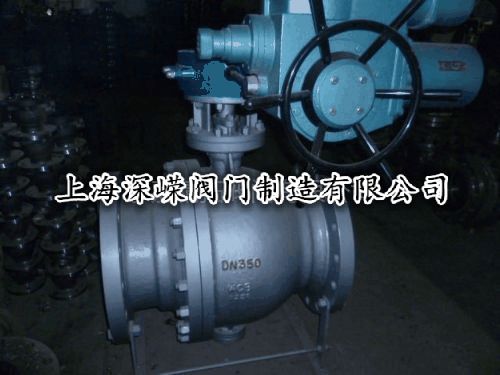

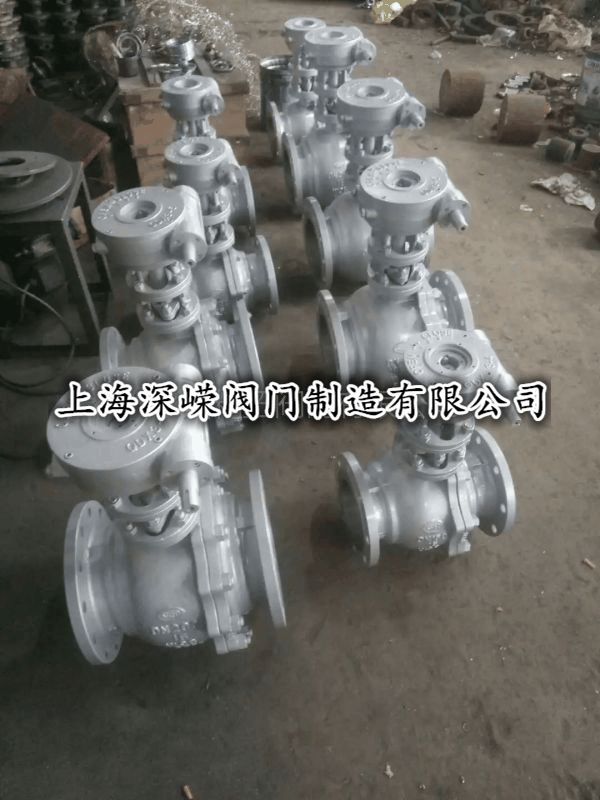

產品型號：Q47Y-16C
常用材質：鑄鋼、不銹鋼
產品規格：DN50-DN300
Q47Y-16C硬密封球閥產品的概述：
Q347Y高壓硬密封球閥概述：
①、耐高壓：壓力可達1.6Mpa-42Mpa ；Class：150-2500Lb
②、耐高溫：該球閥的閥座完全采用了美標閘閥的結構，因此溫度由閥體材料來決定。
③、無摩擦：該球閥在開啟時利用二塊式球體的優點，先水平收攏瞬間脫離閥座，然后再旋轉90度全開。
購買本公司高壓硬密封球閥請按以下指示進行安裝：
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。

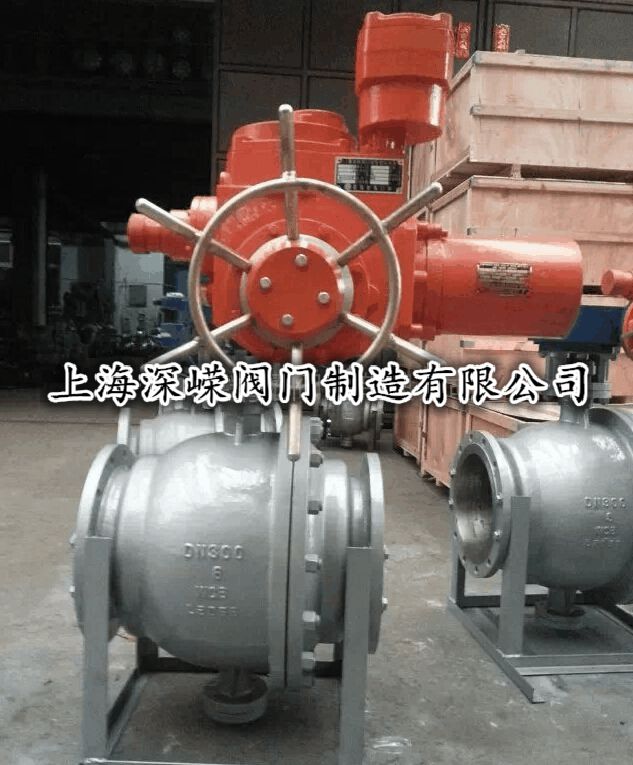

Q47Y-16C硬密封球閥的球體與閥座完全采用金屬對金屬的密封方式，為了確保閥門在各種溫度和壓力下的可靠密封，針對用戶的不同使用工況和要求，可以采用多種先進的球體和閥座的硬化技術，包括超音速噴涂、鎳基噴焊、表面特殊硬化、硬質合金噴焊以及采用高強度高硬度陶瓷材料等，球體和閥座表面硬度一般可達到HRC60以上，可達HRC74以上。密封面材料耐溫可達540℃,可達980℃。材料的結合強度可以達到10000PSI以上，密封面材料還具有很好的耐磨擦、耐沖擊等性能。硬密封球閥能夠適用于絕大多數的苛刻工況條件。Q47Y/H硬密封球閥因采用硬密封球閥此種閥門特別適用于帶顆粒性、固物類、漿料等介質及高溫高壓管線。電動硬密封球閥和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。
Q47Y-16C硬密封球閥產品的制造標準：
|
標準項目 |
API美標系列 |
GB國標系列 |
|
設計規范 |
API 6D、API 608 |
GB/T 12237 |
|
壓力溫度等級 |
ASME B16.34 |
GB/T 9131 |
|
結構長度 |
ASME B16.10 |
GB/T 12221 |
|
法蘭型式與尺寸 |
ASME B 16.47、API 605 |
GB/T9113、JB/T79 |
|
對焊接端 |
ASME B16.25 |
GB/T 12224 |
|
檢驗與試驗 |
API 6D |
JB/T 9092 |
Q47Y硬密封球閥產品的主要性能規范：
|
試驗壓力 |
公稱壓力(MPa) |
壓力級(Class) |
JIS(MPa) |
|||||||||
|
（MPa） |
1.6 |
2.5 |
4 |
6.4 |
10 |
150 |
300 |
400 |
600 |
900 |
10K |
20K |
|
強度試驗 |
2.4 |
3.8 |
6 |
9.6 |
15 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
3.1 |
7.8 |
|
密封試驗 |
1.8 |
2.8 |
4 |
7 |
11 |
2.1 |
5.6 |
7.5 |
11.2 |
16.8 |
2.1 |
5.6 |
|
氣密試驗 |
0.5～0.7 |
|||||||||||
|
工作溫度 |
PTFE≤150℃ PPL≤300℃ 碳纖≤350℃ |
|||||||||||
|
適用介質 |
C：水、油、蒸汽 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ |
|||||||||||
Q47Y固定金屬硬密封球閥產品特點
1、閥座采用彈簧結構，將閥座推向球體，保證了良好的低壓密封性能
2、固定球閥閥前，閥后閥座都能密封，即所謂雙向密封特性，利用自帶的排放閥，閥體中腔可向外排放
3、樞軸采用防吹出保護結構，低摩擦系數的軸承等。具有性能優異，可靠性高，用途廣泛
球閥產品說明：
球閥問世于20世紀50年代,隨著科學技術的飛速發展,生產工藝及產品結構的的不斷改進,在短短的40年時間里,已迅速發展成為一種主要的閥類。在西方國家工業發達的國家,球閥的使用正在逐年不斷的上升,在我國,球閥被廣泛的應用在石油煉制,長輸管線,化工,造紙,制藥,水利,電力,市政,鋼鐵等行業,在國民經濟中占有舉足輕重的地位。
球閥主要用于截斷或接通管路中的介質,亦可用于流體的調節與控制,其中本公司生產的硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力,特別適用于含纖維,微小固體顆料等介質。而多通球閥在管道上不僅可靈活控制介質的合流,分流,及流向的切換,同時也可關閉任一通道而使另外兩個通道相連。
球閥的結構特點
①流體阻力小,球閥是所有閥類中流體阻力***小的一種,即使是縮徑球閥,其流體阻力也相當小。
②開關迅速,方便,只要閥桿轉動90o,球閥就完成了全開或全關動作,很容易實現快速啟閉。
③閥座密封性能好。大多數球閥的密封圈都采用聚四乙烯等彈性材料制造,軟密封結構易于保證啟封,而且球閥的密封力隨著介質壓力的增高而增大。
④閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動而不作升降運動,閥桿的填料密封不易破壞,且閥桿倒密封的密封力隨著介質壓力的增高而增大。
⑤由于聚四氟乙烯等材料具有良好的自潤滑性,與球體的摩擦損小,故球閥的使用壽命長。
⑥可配置氣動,電動,液動等多種驅動機構,實現遠距離控制和自動化操作。
⑦閥體內通道平整光滑,可以輸送粘性流體,漿液以及固體顆粒。
⑧安裝簡便,能以任意方向安裝于管道中的任意部位。
產品的主要結構,功能
一,對夾系列球閥
對夾球閥及對夾保溫夾套球閥是我公司新開發的產品,與普通產品相比,具有結構長度短,重量輕,安裝方便,節省材料等顯著的優點。（如圖一,圖二）
二,全通徑系列及縮徑系列
我公司球閥一般設有全通徑及縮徑兩個系列,以滿足不同工況的需要。全通徑球閥的通道內徑與管線內徑一致,流體阻力***小,并便于管道清掃。而縮徑系列球閥的重量只有相同口徑全通徑球閥的70%左右,能有效的降低成本及價格,而其流體阻力只有相同口徑截止閥的1/7左右,故縮徑球閥在國外得到了較廣泛的使用。如下圖
三,閥座的可靠密封
1,浮動球閥采用雙斜面彈性密封圈或V形槽彈性密封圈結構設計。有效的降低了球體與密封圈之間的磨擦系數,減少了操作力矩。當介質壓力較小時,密封圈與球體接觸面積較小,故有較大的密封比壓,確保可靠密封。介質壓力較大時,密封圈與球體接觸面積增大,故密封圈能承受較大的介質推力而不會損壞。
2,當介質的沖刷力較大時,特別設計的閥座防沖刷結構能有效的防止介質沖刷,確保封圈的使用壽命。
3,對于工作壓力很低的球閥,考慮到介質壓力不能確保閥座可靠密封,而預緊力長期使用后又會衰減,故對于低壓,超低壓或真空工況用球閥,采用彈簧加載的閥座密封結構,能確保球閥長期可靠的密封。
4,固定球閥根據壓力大小,可選擇不同的密封形式：A：進口端密封 B：出口端密封 C：進,出口端雙向密封。
由于d1,d2的面積差在上游介質的壓力作用下,形成的活塞效應,使閥座與球體緊密接觸而密封。 由于d1,d2的面積差在閥體中腔介質的壓力作用下,形成的活塞效應,使閥座與球體緊密接觸而密封。 由于d1＞d2＞d3在d1,d2,d3之間的面積差,在受到上游介質與中腔介質的壓力作用下,形成的活塞效應,使閥座與球體緊密接觸而密封。
四,防靜電結構
根據用戶的要求,球閥可設計防靜電結構。采用彈簧一柱式塞式靜電導出裝置,即在球體與閥桿,閥桿與閥體之間設置導電彈簧,使球體與閥桿及閥桿與閥體之間形成靜電通道,達到清除靜電的目的。避免靜電打火點燃易燃介質,確保系統安全。
五,啟閉靈活的操作機構
在有相對運動的部位（如閥桿與閥體,閥桿與填料壓套）,設置了摩擦系數小的增強聚四氟乙烯襯套,不僅減小了操作力矩,使啟閉更加靈活,而且避免了金屬部件之間的擦傷。如（圖八）
六,閥桿防沖飛及倒密封結構
閥桿采用下裝式,設置帶有密封墊片的倒密封結構,倒密封的密封力隨閥腔介質壓力的增高而增大,從而確保閥桿的密封效果。當閥腔異常升壓時,閥桿不會被沖出,填料采用設計合理的V型結構,能將閥腔內部的介質力及外部壓蓋的鎖緊力有效的轉化成閥桿的密封力。如（圖九,圖十）
七,耐火結構
根據用戶的需要,球閥可設計成耐火結構。當萬一發生火災而使聚四乙烯等軟密封圈燒損時,球閥仍然能夠可靠操作并具有良好的密封性能,以防止火災的擴大。如（圖十一）
八,自動泄壓結構
當滯留在閥門中腔的液體介質由于溫度升高而氣化,從而中腔壓力異常升高時,中腔介質能依靠本身的推力推動閥座而自動泄壓,從而確保閥體的安全。如(圖十二)
九,輔助密封結構
根據用戶的需要,球閥的閥座及閥桿的密封部位,可加注脂閥,當密封部位因 擦傷而引起泄漏時,通過注脂閥注入密封脂中,可起瞬時密封作用。如(圖十三)
十,V型球閥
本公司開發了硬密封V型球閥,其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力,特別適用于含纖維,微小固體顆粒,料漿等介質。圖(圖十四)
