產品型號：Q47Y-25C
常用材質：鑄鋼、不銹鋼
產品規格：DN50-DN300
1、采用板簧預載的可動金屬閥結構,密封力設計合理,啟閉靈活,密封可靠。2、根據用戶的需要,可設計成適用于含閥體顆粒、料將等介質的結構戒耐較高溫度的結構。3、采用下裝式閥捍,設置倒密封結構,能確保填料處可靠密封。
手動高溫高壓球閥的質量：
1 質保期為18個月，在保質期內，我公司可以保修（包括現場維修），包換。
2 我公司已生產手動高溫高壓球閥多年，對高壓球閥的生產技術已經成熟。
3 深嶸閥門不斷的研制和開發新型手動高溫高壓球閥，不斷吸收國外的先進技術，使我公司的產品質量又在進一步提高。
4 出廠之前必須進行強度試壓，和密封試壓，確保閥門零泄漏。
5 我公司的產品以木箱包裝為標準，以免在運輸過程中的損壞。

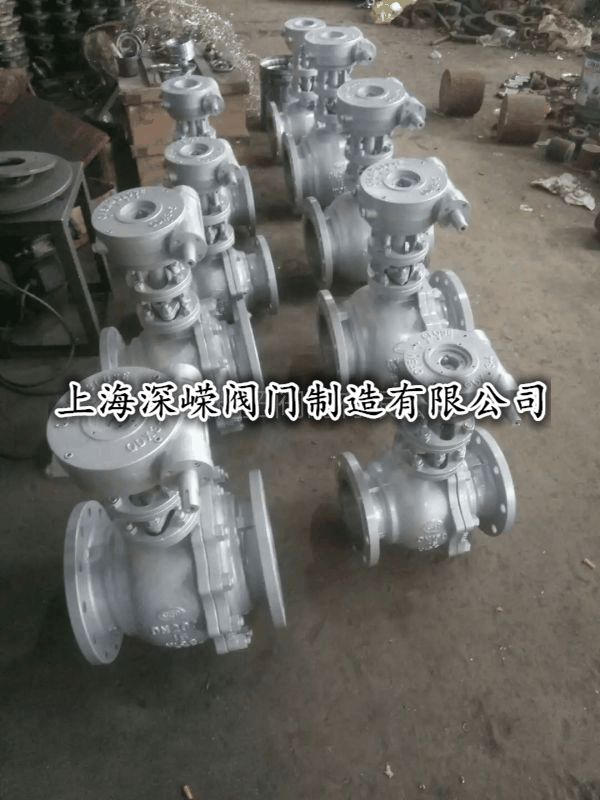

Q47H-16/25/40/64/100C鑄鋼金屬硬密封固定式球閥，Q47Y-100C耐磨耐高溫硬密封固定式球閥，Q347Y-16/25/40/64C鑄鋼渦輪金屬硬密封固定式球閥
Q47Y-16C硬密封球閥產品的概述：

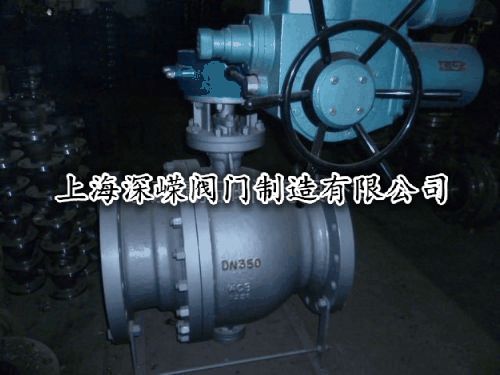

Q47Y-16C硬密封球閥的球體與閥座完全采用金屬對金屬的密封方式，為了確保閥門在各種溫度和壓力下的可靠密封，針對用戶的不同使用工況和要求，可以采用多種先進的球體和閥座的硬化技術，包括超音速噴涂、鎳基噴焊、表面特殊硬化、硬質合金噴焊以及采用高強度高硬度陶瓷材料等，球體和閥座表面硬度一般可達到HRC60以上，可達HRC74以上。密封面材料耐溫可達540℃,可達980℃。材料的結合強度可以達到10000PSI以上，密封面材料還具有很好的耐磨擦、耐沖擊等性能。硬密封球閥能夠適用于絕大多數的苛刻工況條件。Q47Y/H硬密封球閥因采用硬密封球閥此種閥門特別適用于帶顆粒性、固物類、漿料等介質及高溫高壓管線。電動硬密封球閥和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。
Q47Y-16C硬密封球閥產品的制造標準：
|
標準項目 |
API美標系列 |
GB國標系列 |
|
設計規范 |
API 6D、API 608 |
GB/T 12237 |
|
壓力溫度等級 |
ASME B16.34 |
GB/T 9131 |
|
結構長度 |
ASME B16.10 |
GB/T 12221 |
|
法蘭型式與尺寸 |
ASME B 16.47、API 605 |
GB/T9113、JB/T79 |
|
對焊接端 |
ASME B16.25 |
GB/T 12224 |
|
檢驗與試驗 |
API 6D |
JB/T 9092 |
Q47Y硬密封球閥產品的主要性能規范：
|
試驗壓力 |
公稱壓力(MPa) |
壓力級(Class) |
JIS(MPa) |
|||||||||
|
（MPa） |
1.6 |
2.5 |
4 |
6.4 |
10 |
150 |
300 |
400 |
600 |
900 |
10K |
20K |
|
強度試驗 |
2.4 |
3.8 |
6 |
9.6 |
15 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
3.1 |
7.8 |
|
密封試驗 |
1.8 |
2.8 |
4 |
7 |
11 |
2.1 |
5.6 |
7.5 |
11.2 |
16.8 |
2.1 |
5.6 |
|
氣密試驗 |
0.5～0.7 |
|||||||||||
|
工作溫度 |
PTFE≤150℃ PPL≤300℃ 碳纖≤350℃ |
|||||||||||
|
適用介質 |
C：水、油、蒸汽 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ |
|||||||||||
