產品型號：Q47Y-64C
常用材質：鑄鋼、不銹鋼
產品規格：DN50-DN300
使用PTFE或RTFE材質的閥座和密封件，操作溫度應在－290C到 2000C之間。其他類型的閥座和密封件的操作溫度，應受到KI工廠的檢核。 l 閥的公稱壓力等級 (PN)，可表明閥在正常溫度狀態下的工作壓力。（例如：PN40，表明其操作溫度在－290C～380C時的工作壓力為40 Bar）。 l 電動或氣動執行機構的注意事項參見其相應的說明書。 4、 安裝 1)、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。 2）、安裝前應按規定的信號（電或氣）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。 3)、準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。 4)、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。. 5)、本類閥應安裝在管道的水平方向或垂直方向。 6)、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。 7)、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。 4、操作和使用 1)、操作前須確認管路和閥已被沖洗過。 2)、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈(900)時，閥關斷。反向旋轉1/4圈(900)時，閥開啟。 3)、當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。 5、 維修 擁有較長的使用壽命和免維修期，將依賴以下幾個因素：正常的工作條件、保持和諧的溫度/壓力比，以及合理的腐蝕數據 注意: ●球閥在關閉狀態下，閥體內部依舊存在受壓流體 ●維修前，解除管線壓力并使閥門處于打開位置 ●維修前，斷開電源或氣源 ●維修前，將執行機構與支架脫離 1)、填料處得再鎖緊 l 若填料涵處有微泄發生，須再鎖緊閥桿螺母 (13). l 注意不要鎖太緊，通常再鎖1/4圈～1圈，泄露即會停止。 2)、更換閥座和密封件. A)、拆卸 l 使閥處于半開位置，沖洗、清除閥體內外可能存在的危險物質.
Q47F手動固定式軟密封法蘭鑄鋼球閥：
1、流動阻力***小，全徑球閥打開時，球閥開口呈O型，也稱作O型球閥。球體通道、閥體通道和連接管徑相等并成一直徑，介質沒有任何流體阻力；
2、球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝；
3、采用PTFE閥座的軟密封球閥可用于180°C以下管路；采用PPL的閥座適用于300°C以下溫度；采用PEEK更加耐磨；
4、這款手動球閥采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭；
5、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置；
6、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封；
7、采用鑄鋼閥體和球體的鑄鋼球閥適用于水、油、氣等多種介質

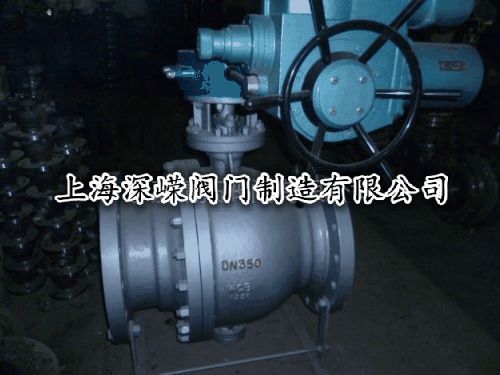

8、加裝不同類的執行結構可組裝成電動法蘭球閥、氣動法蘭球閥的自控閥門系統用于自動化工業管路中；
7、球閥是用帶有圓形通孔的球體作為啟閉件，在閥桿驅動下球體圍繞閥桿中心作0~90度旋轉，完成啟閉功能；具有結構緊湊開關迅速的特點，轉動90度，即可關閉閥門，切斷管路介質；閥桿為下裝式，杜絕了閥桿穿出的事故發生，保證了使用安全；
