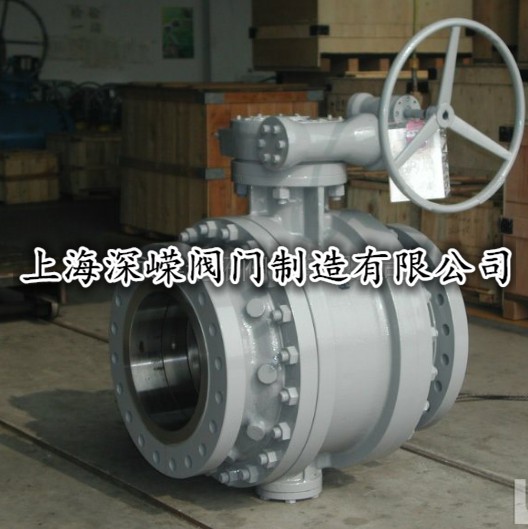

渦輪軟密封球閥Q347F-25CDN50鑄鋼固定式法蘭球閥上海深嶸閥門廠

347F-16C 固定式法蘭球閥的簡單介紹

固定球閥的產品概述和外形連接尺寸。又稱側裝分體式球閥，有兩段式和三段式兩種結構，固定球閥的樞軸結構保證了了準確的球體位置。標準閥座采用彈簧結構，將閥座推向球體，保證了良好的低壓密封性能。


    概述：燃?xì)夤潭ㄇ蜷y為開 - 關型控制閥門，閥門采用球體固定、閥體鍛造、中部法蘭連接采用螺栓連接的設計。鍛造的閥體保證了球閥殼體的質量以及強度和剛度；中部的連接螺栓設計和選用是經過科學而精確的計算保證其強度，因此，使用該系列球閥是安全的。浮動雙閥座，密封設計是采用獨特的兩道軟密封及金屬密封形成三次密封，保證了可靠的密封，開關扭矩輕，易操作。在石油、天然氣等長輸管線及石化、醫藥、城建等領域應用十分廣泛。

用于輸送帖連、易結渣介質管道上的球閥應使用全通徑的，方便定期的刮蠟吹掃器的通過。用于輸送氣體或物理性能近似于水的介質的管道上宜使用縮徑球閥，因其重量比全徑球閥輕30%左右，有利于減輕管道負荷，降低成本。球閥是一種轉角為90°的旋轉類閥門,密封性能優良, （全徑球閥）流量系數大流阻系數小,結構簡單,使用壽命長,便于維修。廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制

1、有顯著的開關位置指示：閥體、球體和手柄一個裝配單元，手柄指向管線方向閥門為開啟，手柄垂直管線方向閥門為關閉；即使是蝸輪頭上也帶開/關指示 。
　　2、鎖定裝置設計：為了防止開關的錯誤操作,采用扁頭閥桿在開關位置設置鎖定孔,確保閥門處于正確的位置。
　　3、防吹出的導向式閥桿。閥桿從閥體內倒裝或防吹結構，

　　4、防靜電設計：采用鉻鎳不銹鋼的彈簧和小球使球體，閥桿和閥體之間相互導電，從而把非金屬閥座與球體摩擦產生的靜電完全釋放。
　　5、防火結構:萬一發生火災或異常升溫使PTFE軟化燒損時，閥座支承圈防火密封面可以和球體接觸，起到密封作用且符合API607和API6FA規范要求。防火安全設計，在閥座支承面內側精確加工一道防火密封唇，當發生火災閥燒損時，防火密封唇與球體間形成金屬對金屬的密封，閥門填料墊片均采用耐調溫石墨材料，保證閥門在火災發生時無外漏。
　　6、自動泄壓:閥門中腔停滯的介質由于溫度升高而出現異常升壓時，閥座出口端具有自動泄壓功能，同時根據需要，閥體上可裝安全閥，保證閥體具有自動泄壓功能，確保管道安全。
　　7、密封的緊急救護:由于介質中的雜質或火災造成閥座密封意外失敗，注脂閥提供了與注脂槍的快速連接，方便快捷地將密封脂注入到閥座密封部位，緩解泄漏。
　　8、采用進出口雙向密封，使密封更加可靠，閥門無論單身加壓，中腔關壓（無論哪一種試壓方法）均能達到零泄漏。
