固定式球閥Q47F-64CDN50DN65固定式鑄鋼球閥價格上海深嶸閥門廠

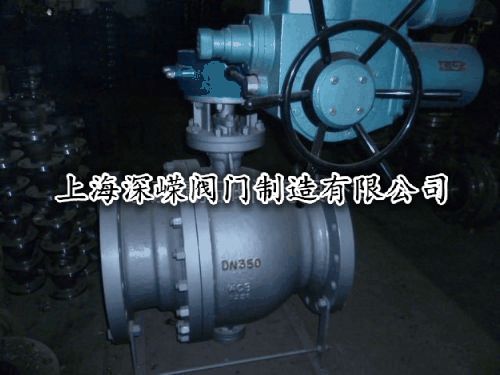

球閥的球體是固定的，受壓后不產生移動。固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。 為了減少球閥的操作扭矩和增加密封的可靠程度，近年來又出現了油封球閥，既在密封面間壓注特制的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。                        球閥說明書                        1、 范圍：本說明書適用于法蘭連接端的電動（或氣動）球閥。                        2、 組成：由電動（或氣動）執行機構（20）與球閥閥體部分組成，其連接靠支架（18）和連接軸（17）。                        3、使用限制                        溫度和壓力限制                        l 銘牌顯示有球閥在和***小操作溫度下所允許的操作壓力。                        l 使用PTFE或RTFE材質的閥座和密封件，操作溫度應在－290C到 2000C之間。其他類型的閥座和密封件的操作溫度，應受到KI工廠的檢核。                        l 閥的公稱壓力等級 (PN)，可表明閥在正常溫度狀態下的工作壓力。（例如：PN40，表明其操作溫度在－290C～380C時的工作壓力為40 Bar）。                        l 電動或氣動執行機構的注意事項參見其相應的說明書。                        4、 安裝                        1)、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。                        2）、安裝前應按規定的信號（電或氣）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。                        3)、準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。                        4)、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。.                        5)、本類閥應安裝在管道的水平方向或垂直方向。                        6)、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。                        7)、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。                        4、操作和使用                        1)、操作前須確認管路和閥已被沖洗過。                        2)、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈(900)時，閥關斷。反向旋轉1/4圈(900)時，閥開啟。                        3)、當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。                        5、 維修                        擁有較長的使用壽命和免維修期，將依賴以下幾個因素：正常的工作條件、保持和諧的溫度/壓力比，以及合理的腐蝕數據                        注意: ●球閥在關閉狀態下，閥體內部依舊存在受壓流體                        ●維修前，解除管線壓力并使閥門處于打開位置                        ●維修前，斷開電源或氣源                        ●維修前，將執行機構與支架脫離                        1)、填料處得再鎖緊                        l 若填料涵處有微泄發生，須再鎖緊閥桿螺母 (13).                        l 注意不要鎖太緊，通常再鎖1/4圈～1圈，泄露即會停止。                        2)、更換閥座和密封件.                        A)、拆卸                        l 使閥處于半開位置，沖洗、清除閥體內外可能存在的危險物質.

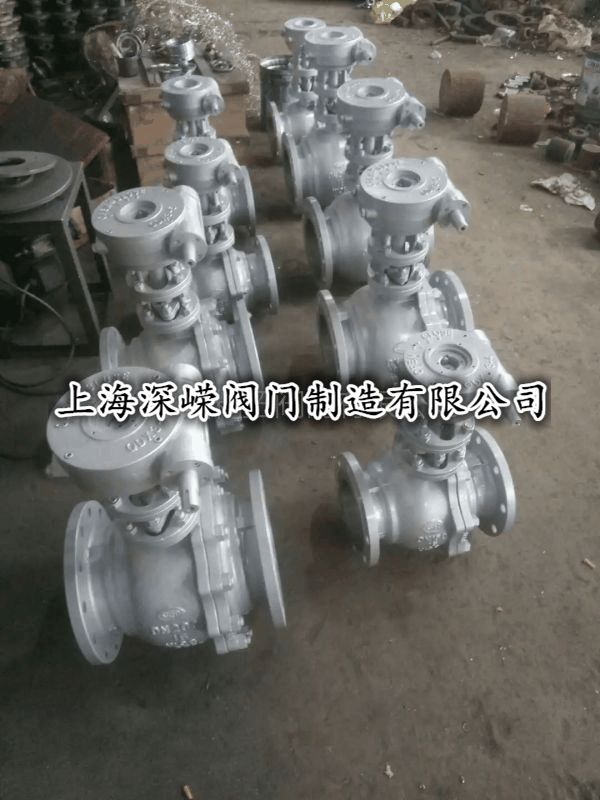

 Q47F手動固定式軟密封法蘭鑄鋼球閥：

1、流動阻力***小，全徑球閥打開時，球閥開口呈O型，也稱作O型球閥。球體通道、閥體通道和連接管徑相等并成一直徑，介質沒有任何流體阻力；
2、球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝；
3、采用PTFE閥座的軟密封球閥可用于180°C以下管路；采用PPL的閥座適用于300°C以下溫度；采用PEEK更加耐磨；
4、這款手動球閥采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭；
5、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置；
6、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封；
7、采用鑄鋼閥體和球體的鑄鋼球閥適用于水、油、氣等多種介質
8、加裝不同類的執行結構可組裝成電動法蘭球閥、氣動法蘭球閥的自控閥門系統用于自動化工業管路中；
7、球閥是用帶有圓形通孔的球體作為啟閉件，在閥桿驅動下球體圍繞閥桿中心作0~90度旋轉，完成啟閉功能；具有結構緊湊開關迅速的特點，轉動90度，即可關閉閥門，切斷管路介質；閥桿為下裝式，杜絕了閥桿穿出的事故發生，保證了使用安全；
Q47F手動固定式軟密封法蘭鑄鋼球閥：
設計規范：API 6D  API 608  BS 5351  GB/T12237
結構長度：ASME B16.10  GB/T 12221
法蘭連接：ASME B16.5  GB/T 9113
試驗與檢驗：GB/T 13927  API 598  API 6D
Q47F手動固定式軟密封法蘭鑄鋼球閥：
