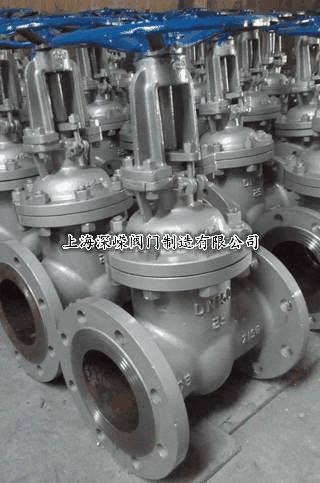

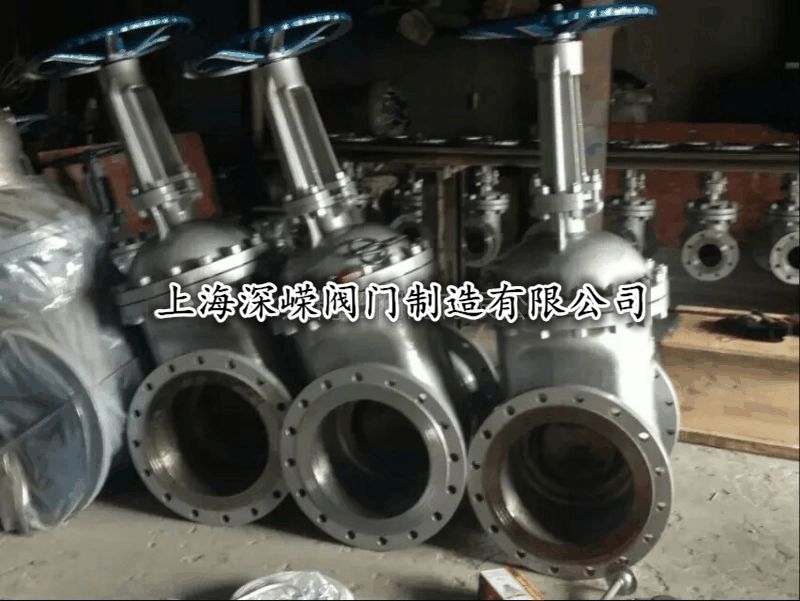

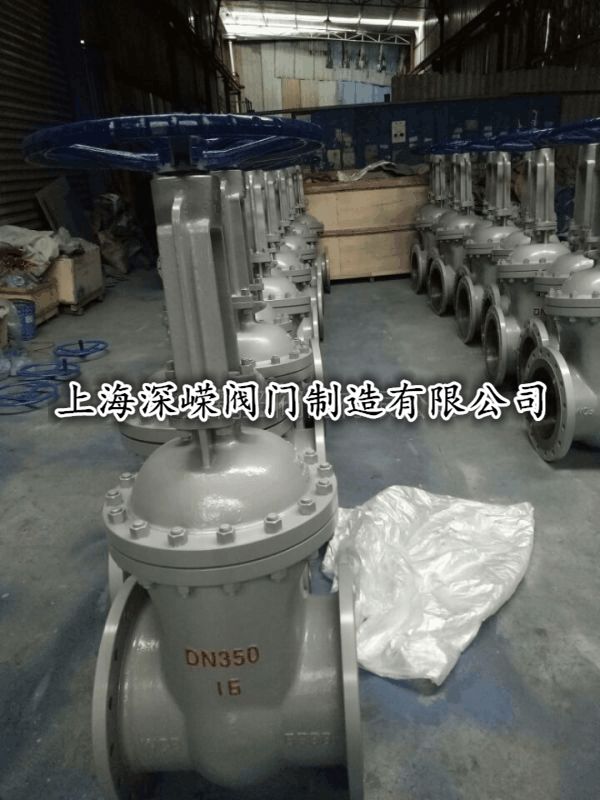

產品型號：Z41H-16C
常用材質：碳鋼、不銹鋼、鉻鉬鋼
產品規格：DN15-DN1000
廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置
楔式閘閥特點
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式閘閥又可分為:單閘板式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。
1）平行式閘閥：密封面與垂直中心線平行，即兩個密封面互相平行的閘閥。在平行式閘閥中，以帶推力楔塊的結構***常為常見，既在兩閘板中間有雙面推力楔塊，這種閘閥適用于低壓中小口徑（DN40—300mm）閘閥。也有在兩閘板間帶有彈簧的，彈簧能產生予緊力，有利于閘板的密封。
2）楔式閘閥：密封面與垂直中心線成某種角度，即兩個密封面成楔形的閘閥。密封面的傾斜角度一般有2°52´，3°30´，5°， 8°， 10°等，角度的大小主要取決于介質溫度的高低。般工作溫度愈高，所取角度應愈大，以減小溫度變化時發生楔住的可能性。在楔式閘閥中，又有單閘板，雙閘板和彈性閘板之分。單閘板楔式閘閥，結構簡單，使用可靠，但對密封面角度的精度要求較高，加工和維修較困難，溫度變化時楔住的可能性很大。雙閘板楔式閘閥在水和蒸氣介質管路中使用較多。它的優點是：對密封面角度的精度要求較低，溫度變化不易引起楔住的現象，密封面磨損時，可以加墊片補償。但這種結構零件較多，在粘性介質中易粘結，影響密封。更主要是上、下?lián)醢彘L(zhǎng)期使用易產生銹蝕，閘板容易脫落。彈性閘板楔式閘閥，它具有單閘板楔式閘閥結構簡單，使用可*的優點，又能產生微量的彈性變形彌補密封面角度加工過程中產生的偏差，改善工藝性，現已被大量采用。
閥桿構造
1） 明桿閘閥：閥桿螺母在閥蓋或支架上，開閉閘板時，用旋轉閥桿螺母來實現閥桿的升降。這種結構對閥桿的潤滑有利，開閉程度明顯，因此被廣泛采用。
2） 暗桿閘閥：閥桿螺母在閥體內，與介質直接接觸。開閉閘板時，用旋轉閥桿來實現。這種結構的優點是：閘閥的高度總保持不變，因此安裝空間小，適用于大口徑或?qū)Π惭b空間受限制的閘閥。此種結構要裝有開閉指示器，以指示開閉程度。這種結構的缺點是：閥桿螺紋不僅無法潤滑，而且直接接受介質侵蝕，容易損壞。
主要分類
此外，按照材質分類有：不銹鋼閘閥、鍛鋼閘閥、鑄鋼閘閥、碳鋼閘閥、鑄鐵閘閥、銅閘閥（又分為青銅閘閥、黃銅閘閥）、陶瓷閘閥、塑料閘閥。
按照不同國家的標準分為：國標閘閥、美標閘閥、德標閘閥、日標閘閥。
按照閥門的連接方式分為：法蘭閘閥、焊接閘閥、螺紋閘閥（又分為內螺紋、外螺紋）。
按照閥門的壓力等級分為：高壓閘閥、低（中）壓閘閥。
按照閥門的驅動方式分為：電動閘閥、氣動閘閥、手動閘閥。
此外還可以根據用途、閥門隔離方式等等進行分類，此處不再例舉。為便于采購，可將閥門分為46類，詳細如下：
電動閘閥、氣動閘閥、手動閘閥、高溫閘閥、低溫閘閥、保溫閘閥、高壓閘閥、低壓閘閥、平板閘閥、刀型閘閥、楔式閘閥、軟密封閘閥、不銹鋼閘閥、鍛鋼閘閥、鑄鋼閘閥、碳鋼閘閥、鑄鐵閘閥、銅閘閥、波紋管閘閥、襯氟閘閥、API閘閥、電站閘閥、法蘭閘閥、焊接閘閥、螺紋閘閥、座封閘閥、絲口閘閥、水封閘閥、明桿閘閥、暗桿閘閥、螺旋閘門、傘齒輪閘閥、對焊閘閥、燃?xì)忾l閥、排渣閘閥、柱塞閘閥、配水閘閥、磅級閘閥、真空隔離閘閥、密封閘閥、國標閘閥、美標閘閥、德標閘閥、日標閘閥、進口閘閥、其他閘閥。
1、流體阻力小
2、開閉所需外力較小
3、介質的流向不受限制
4、全開時，密封面受工作介質的沖蝕比截止閥小
5、體形比較簡單，鑄造工藝性較好
