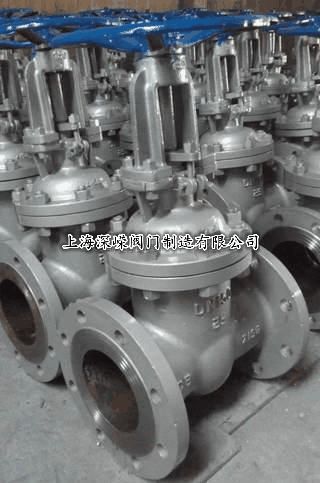

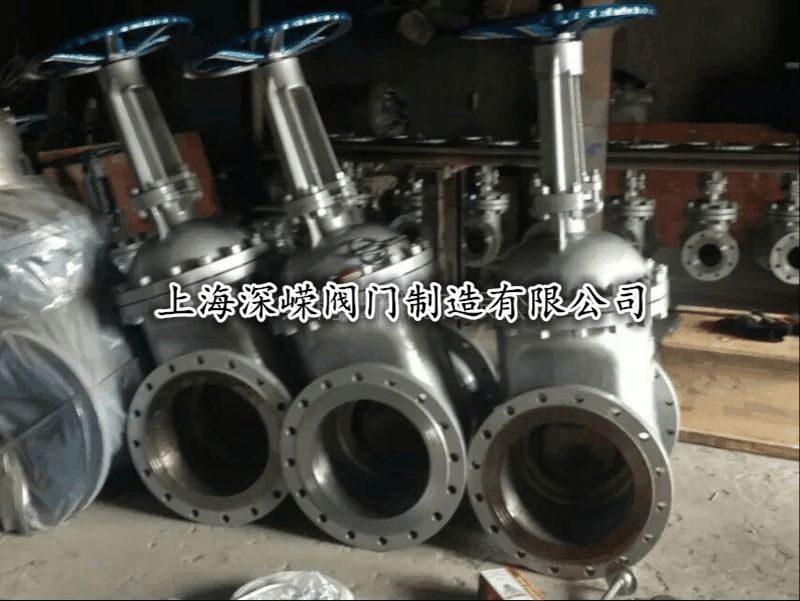

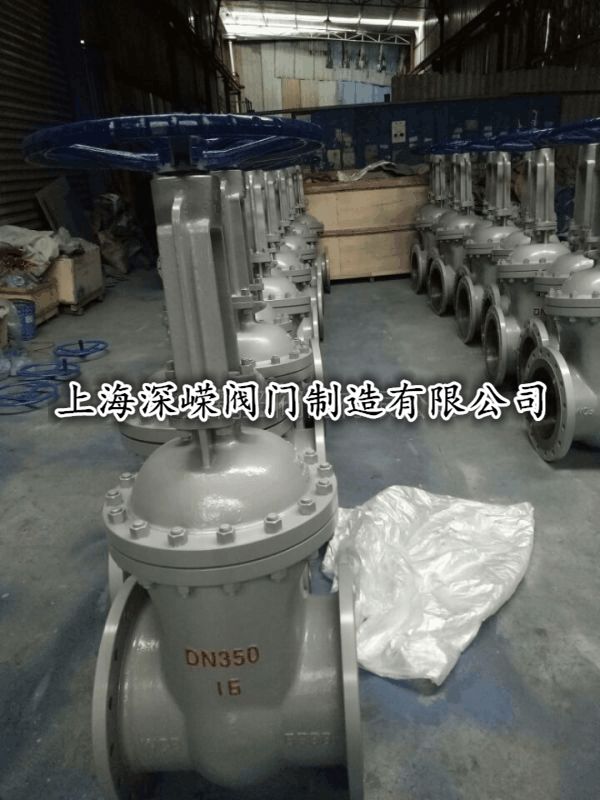

Z41H-160C蒸汽管道鑄鋼閘閥DN25手動法蘭楔式閘閥上海深嶸閥門廠

廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置

楔式閘閥特點

1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小

2、密封面采用不銹鋼和硬質合金，使用壽命長

3、采用柔性石墨填料、密封可靠，操作輕便靈活

4、驅動方式為手動、氣動、電動、齒輪傳動

用途
　　鍛鋼閘閥適用于 Class150 ～ 2500 、工作溫度 -29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
　　3、分類
　　閘閥根據分類方法不同可分為：平行式閘閥、楔式閘閥、升降式閘閥、旋轉桿式閘閥、快速啟閉閘閥、縮口閘閥、平板閘閥等。
　　4、特點
　　流體阻力小，適用的壓力、溫度范圍大，介質流動方向不受限制，密封性能良好。
　　5、施工、安裝要點
　　1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
　　2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
　　3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。

執行標準
　　設計規范：JB/T 7746、API602
　　結構長度：JB/T 7746、工廠規范
　　承插口/螺紋：JB/T1751/GB7306、ANSI B16.11/B2.1
　　試驗與檢驗：JB/T 9092、API598
　　壓力-溫度：GB/T 9131、ANSI B16.34
　　產品標識：GB/T 12220、MSS SP25
　　供貨規范：JB/T 7928
　　鍛鋼閘閥常忽略壓力問題。在注脂操作時，注脂壓力有規半自由浮球式蒸汽疏水閥律地呈峰谷變化。壓力過低，密封漏或安全閥失效,壓力過高，注脂口閥門制造商堵塞、密封內脂類硬化或密封圈與閥球、閥板抱死。通常注脂壓力過低時，注入的潤滑脂多流入閥腔底部，一般發生在小型閘閥。而注脂流量控制閥壓力過高，一方面檢保溫閘閥查注脂嘴，如是脂遙控浮球閥孔阻塞判明情彈簧封閉帶扳手全啟式況進行更換；另柱塞截止閥一方面是脂類硬化，要使用清洗液，反復軟化失效的密封脂，并注入新的潤滑脂置換。此外，密封型號和密封材質，也影響注脂壓力，不同的密封形式有不同的注脂壓力，一般情況硬密封注脂壓力要高于軟密封。

介紹
　　閘板有兩個密封面 , ***常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為 50, 介質溫度不高時為 2°52&＃39; 。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板 ， 以改善其工藝性 ， 彌補密封面角度在加工過程中產生的偏差 ，這種閘板叫做彈性閘板。

閘閥的種類
　　按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式閘閥又可分為:單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。
閘閥關閉時
　　密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的 , 即閥門關閉時，要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。
　　閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥 ( 亦叫明桿閘閥)。通常在升降桿上 有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變為直線運動 , 也就是將操作轉矩變為操作推力。
開啟閥門時
　　當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象，通常在開到頂點位置上，再倒回1/2－1圈，作為全開閥門的位置。因此， 閥門的全開位置，按閘板的位置（即行程〉來確定。
　　有的閘閥， 閥桿螺母設在閘板，手輪轉動帶動閥桿轉動， 而使閘板提升， 這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。
　　A，手動閘閥工作原理：
　　轉動手輪，通過手輪與閥桿的螺紋的進、退，提升或下降與閥桿連接的閥板，達到開啟和關閉的作用
　　閘閥具有以下優點：
　　流體阻力小，密封面受介質的沖刷和侵蝕小。
　　開閉較省力。
　　介質流向不受限制，不擾流、不降低壓力。
　　形體簡單，結構長度短，制造工藝性好，適用范圍廣。
　　閘閥的缺點如下：
　　密封面之間易引起沖蝕和擦傷，維修比較困難。
　　外形尺寸較大，開啟需要一定的空間，開閉時間長。
　　結構較復雜。

閘閥的種類
　　,按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥，楔式閘板式閘閥又可 分為：單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。
　　閘閥的安裝與維護應注意以下事項：
　　手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
　　雙閘板閘閥應垂直安裝（即閥桿處于垂直位置，手輪在頂部 )。
　　帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。
　　帶傳動機構的閘閥，按產品使用說明書的規定安裝。
　　如果閥門經常開關使用 , 每月至少潤滑一次。
