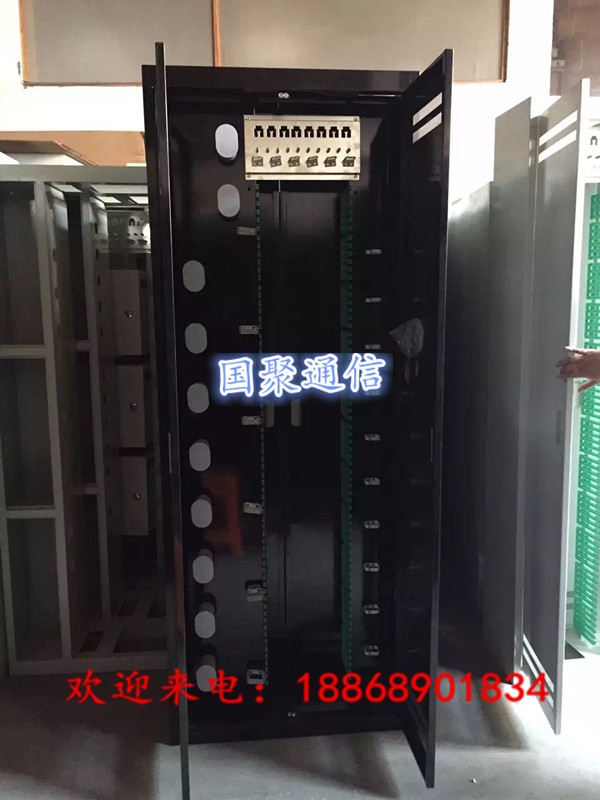

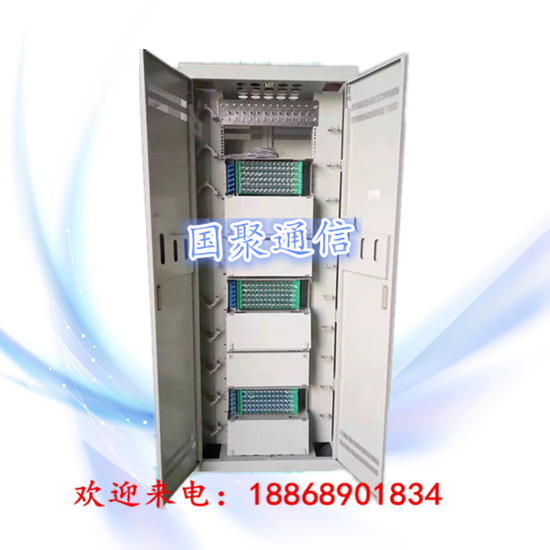

432芯室內光纖配線架介紹規格尺寸

432芯室內光纖配線架介紹規格尺寸

6.18活動還在優惠中我們是要更加注重產品技術和功能效果，還是產品設計和外觀？很多務實的人覺得432芯三合一光纖配線架只是一個布線產品，人們觀看的更多的是里面的功能而不是產品自身的外觀，因此會優先考慮技術優先的產品，至于外觀是否符合自己的審美則放到了次要地位。ODF432芯光纖配線架|ODF432芯光纖配線柜|直插盤432芯光纖配線架容量配置|子框式432芯光纖配線架圖文布線（光纖配線架容量：288芯、576芯、648芯、720芯、864芯）|FTTH接入層光纖分配架|光纖跳線架ODF（Fiber　Optic　Distribution　Frame），又稱光纖配線柜，是用于光纖通信網絡中對光纜、光纖進行終接、保護、連接及管理的配線設備。在本設備上可以實現對光纜的固定、開剝、接地保護，以及各種光纖的熔接、跳轉、冗纖盤繞、合理布放、配線調度等功能，是傳輸媒體與傳輸設備之間的配套設備。

432芯室內光纖配線架介紹規格尺寸技術規格：
1．使用條件：
1) 工作溫度：-10°C~+40°C
2) 貯存溫度：-25°C~+55°C
3) 相對溫度：≤85%（+30°C ）
4) 大氣壓力：70Kpa~106Kpa
2．適用性指標：
1) 標稱工作波長：850nm、1310nm、1550nm；
2) 光纖活動連接器：符合GB12507及相關標準的規定；
3) 光纖光纜符合GB/T11818和GB/T7424的規定。
3．功能：
1) 具有光纜固定和保護功能；
2) 具有光纜終接功能；
3) 調線功能；
4) 光纜纖芯和尾纖的保護功能。
4. 機架高度：
1) 滿足行標規定兩種標準尺寸：2000mm、2200mm
2) 并可根據需方不同要求訂做不同規格的產品。
5．光電性能：
1) 機架高壓防護地與機架絕緣,絕緣電阻1000MΩ/500V(DC)無飛弧。
2) 機架高壓防護地與機架間耐壓不小于3000V（DC）/1min不擊穿，無飛弧。
3) 光纖連接器損耗≤0.5dB
4) 插入損耗≤0.2dB
5) 回波損耗：FC/PC>40dB、FC/UPC>50dB、FC/APC>60dB
6) 插拔性壽命：>1000次
6．機械性能：
1) 塑料件燃燒性能符合GB51697-85的規定。
2) 光纜光纖穿過金屬板孔時裝有保護套，纖芯、尾纖的曲率半徑大于37.5mm。
3) 光纜進入機箱，曲率半徑大于光纜直徑的15倍

432芯室內光纖配線架介紹規格尺寸外觀結構

1、機架結構形式

1）機架結構有封閉式、半封閉式和敞開式。

2）機架高度分為2600mm、2200mm和2000mm三類。其寬度推薦選用120mm的整數倍，深度推薦選用300mm、450mm及600mm。

3）機架外形尺寸的偏差不超過±2mm；外表面對底部基準面的垂直度公差不大于3mm。

2、機械活動部分

機械活動部分應轉動靈活、插拔適度、鎖定可靠、施工安裝和維護方便。門的開啟角應不小于110°，間隙不大于3mm。

3、引入光纜彎曲半徑

引入光纜進入機架時，其彎曲半徑應不小于光纜直徑的15倍。

4、機架結構

結構應牢固，裝配應具有一致性和互換性，緊固件無松動。外露和操作部位的銳邊應倒圓角。

5、保護套、襯墊及纖芯和尾纖彎曲半徑

光纜光纖穿過金屬板孔及沿結構件銳邊轉彎時，應裝保護套及襯墊。纖芯、尾纖無論處于何處彎曲時，其曲率半徑應不小于30mm。

6、機架的表面

涂覆層應表面光潔，色澤均勻、無流掛、無露底；金屬件無毛刺銹蝕。

7、結構裝置上的文字、圖形、符號和標志

結構裝置上的文字、圖形、符號和標志應清晰、完整、無誤。

432芯室內光纖配線架介紹規格尺寸【供應】144芯光纖配線架、288芯光纖配線架、360芯光纖配線架、576芯光纖配線架、720芯光纖配線架、室內機房光纖配線架、ODF光纖配線架、144芯ODF光纖配線架、288芯ODF光纖配線架、576芯ODF光纖配線架、720芯ODF光纖配線架  電信ODF光纖配線架、移動ODF光纖配線架、聯通ODF光纖配線架

規格：2000*800*400       2000*840*300    2000*800*800     2000*800*600   2000*600*600
