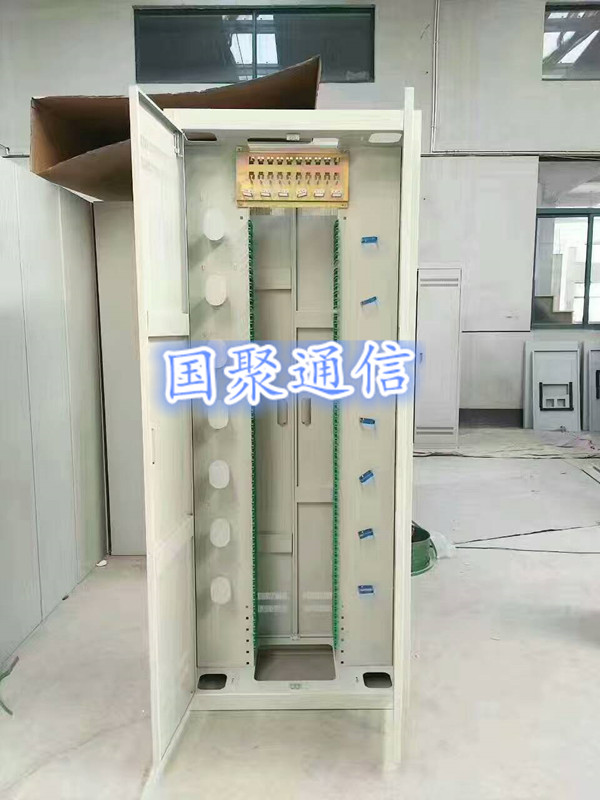

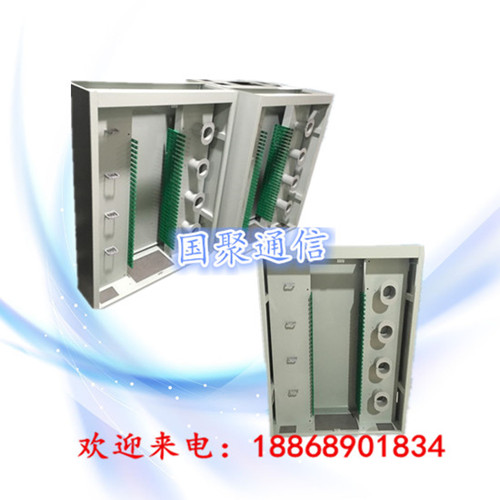

室內432芯ODF光纖配線柜附圖、ODF架子解析
模塊化:部件均采用模塊化設計,可以通過模塊的靈活搭配來實現不同的功能組合,使不同型號產品的組件具有通用性和互換性,大大縮短了產品交期,降低了生產成本,提高性價比;
2. 系統化:擁有滿足室內、室外各種環境要求的、不同容量的產品,并配有全系列高品質的光器件產品,并能提供系統的解決方案;
3. 人性化:強調人性化操作、管理等,全正面化操作,對工程施工有深厚的理解,對細節的處理一直堅持精益求精;
4. 標準化:嚴格遵循行業相關各種標準,并且積極參與行業的各種技術規范的修訂;
5. 專業化:專業技術人員和生產、檢測設備保障產品性能優越性和可靠性;

















室內432芯ODF光纖配線柜附圖、ODF架子解析技術規格:
1.使用條件:
1) 工作溫度:-10°C~+40°C
2) 貯存溫度:-25°C~+55°C
3) 相對溫度:≤85%(+30°C )
4) 大氣壓力:70Kpa~106Kpa
2.適用性指標:
1) 標稱工作波長:850nm、1310nm、1550nm;
2) 光纖活動連接器:符合GB12507及相關標準的規定;
3) 光纖光纜符合GB/T11818和GB/T7424的規定。
3.功能:
1) 具有光纜固定和保護功能;
2) 具有光纜終接功能;
3) 調線功能;
4) 光纜纖芯和尾纖的保護功能。
4. 機架高度:
1) 滿足行標規定兩種標準尺寸:2000mm、2200mm
2) 并可根據需方不同要求訂做不同規格的產品。
5.光電性能:
1) 機架高壓防護地與機架絕緣,絕緣電阻1000MΩ/500V(DC)無飛弧。
2) 機架高壓防護地與機架間耐壓不小于3000V(DC)/1min不擊穿,無飛弧。
3) 光纖連接器損耗≤0.5dB
4) 插入損耗≤0.2dB
5) 回波損耗:FC/PC>40dB、FC/UPC>50dB、FC/APC>60dB
6) 插拔性壽命:>1000次
6.機械性能:
1) 塑料件燃燒性能符合GB51697-85的規定。
2) 光纜光纖穿過金屬板孔時裝有保護套,纖芯、尾纖的曲率半徑大于37.5mm。
3) 光纜進入機箱,曲率半徑大于光纜直徑的15倍
室內432芯ODF光纖配線柜附圖、ODF架子解析適用性指標:
1.標稱工作波長850nm\1310nm\1550nm;
2.光纖光纜符合GB/T11819和GB/T7424規范;
3.光纖活動連接器符合GB12507以及相關標準規范.
室內432芯ODF光纖配線柜功能:
1.有很強的光纜固定與保護功能,能保證光纜及纖不受損傷,以及可靠的接地裝置.
2.有先進的光纖布線管理設計裝置,保證了光纖的線及纖芯安裝、施工及維護方便。
3.有明確的線序標識,便于轉接、跳線、測試。
室內432芯ODF光纖配線柜附圖、ODF架子解析特點:
1.機柜采用19”寸標準安裝,分光纖配線柜(GPX72-2200) /光纖配線柜(GPX72-2000)兩種。
2.配置我公司推拉熔配一體化單元,另可選配轉配線單元和集中熔接單元(見后面單元體)
3.可簡單調整面板、達到上下進纜;可靠的進裝置和纖芯保護裝置。
4.配置容量大,且有較強的布線空間。
5.采用封閉式機柜,前后開門。
432芯ODF光纖配線柜(介紹規格尺寸)制造商:慈溪市國聚通信設備有限公司
ODF光纖配線柜為安裝服務器、顯示器、UPS等19"標準設備及非19"標準的設備專用的機柜,在機柜的深度、高度、承重等方面均有要求。高度有2.米、1.8米1.6米、1.4米、1.2米、1米等各種高度;常用寬度為600MM、750mm、800mm三種;常用深度為600mm、800mm、900mm、960mm、1000mm五種。各廠家亦可根據客戶的需要訂做。
20年來,在“國家光網項目”、“平安城市項目”提供數千公里光纜,市場份額60%以上。國聚公司產品廣泛應用于電信、移動、聯通、網通、廣電、高速鐵路、高速公路、邊防口岸、銀行、證券、學校等領域,并為國內外一些知名企業,上市公司提供OEM業務。
