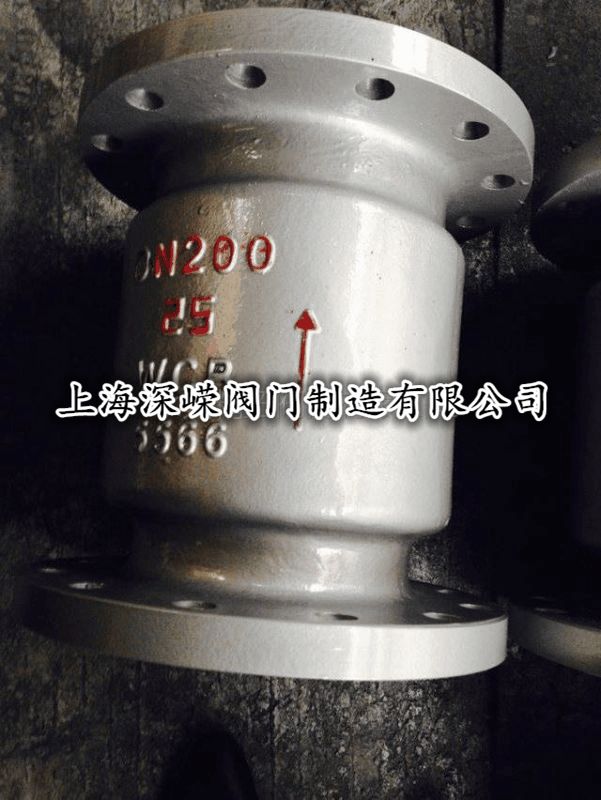

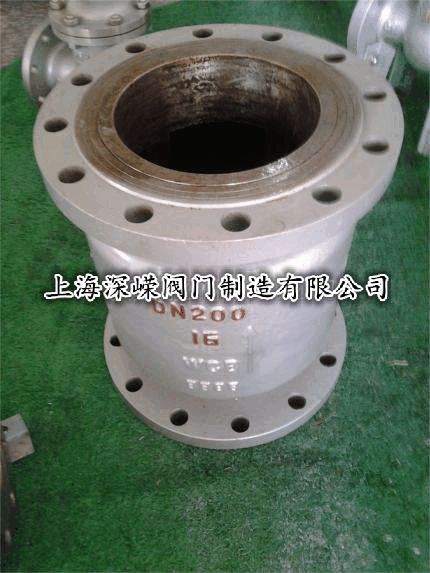

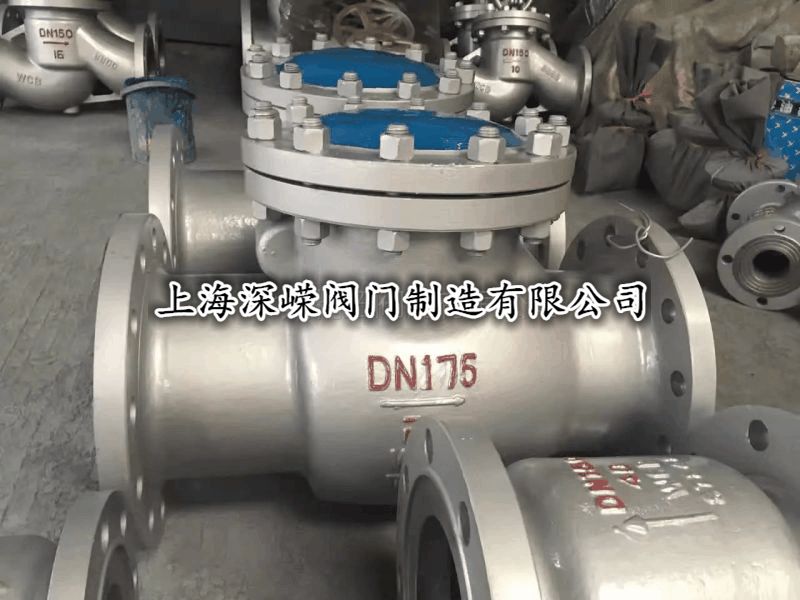

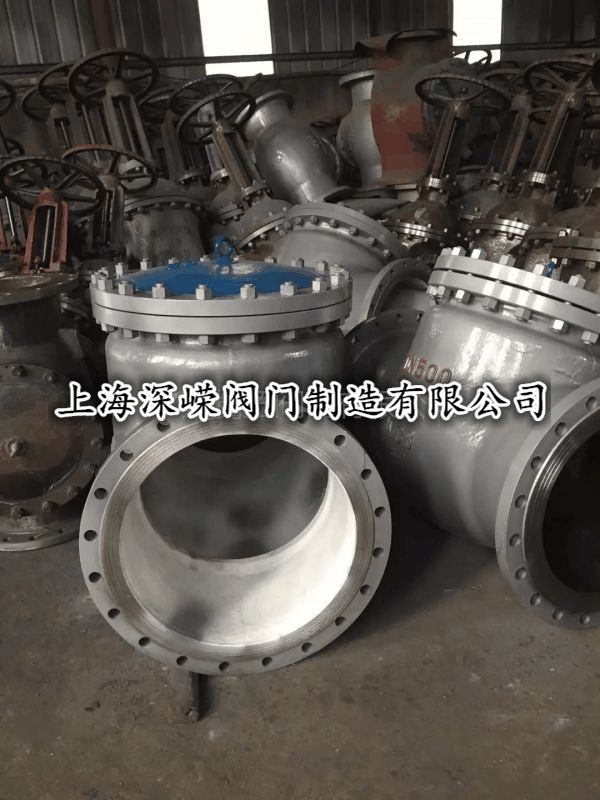

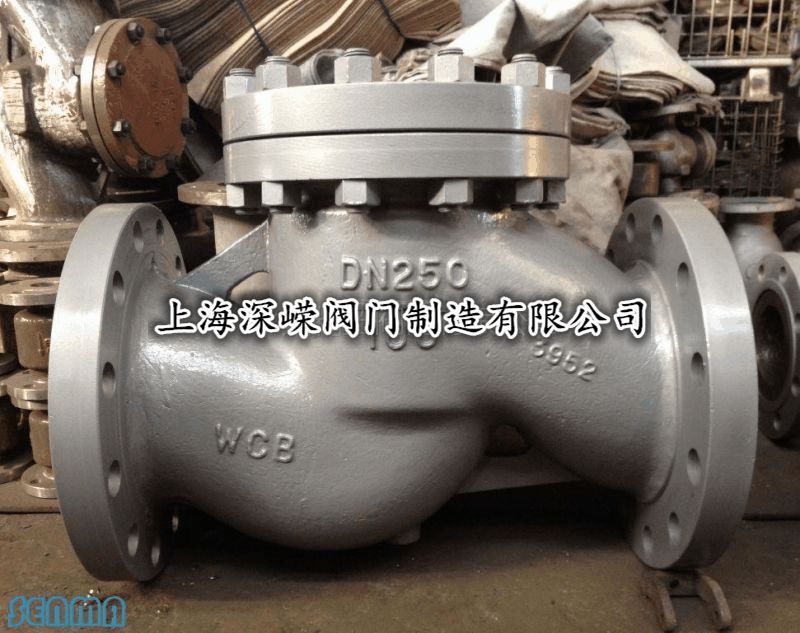

鑄鋼立式法蘭止回閥H42H-25CDN300立式法蘭止回閥DN350

碳鋼立式止回閥 立式法蘭止回閥 立式升降止回閥 鑄鋼立式止回閥 立式安裝止回閥

立式鑄鋼法蘭止回閥 溫州止回閥廠家 立式止回閥工作原來 立式止回閥結構圖

立式止回閥規格型號 鑄鋼立式法蘭止回閥

立式止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥（依重心旋轉）與升降式止回閥（沿軸線移動）。

這種類型的閥門的作用是只允許介質向一個方向流動，而且阻止方向

流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。

其中內螺紋止回閥,蝶式止回閥就屬于這種類型的閥門，它包括旋啟式止回閥和升降式止回閥。旋啟式止回閥有一介鉸鏈機構，還有一個像門一樣的閥瓣自由地靠在傾斜的閥座表面上。為了確保閥瓣每次都能到達閥座面的合適位置，閥瓣設計在鉸鏈機構，以便閥瓣具有足夠有旋啟空間，并使閥瓣真正的、全面的與閥座接觸。閥瓣可以全部用金屬制成，也可以在金屬上鑲嵌皮革、橡膠、或者采用合成覆蓋面，這取決于使用性能的要求。旋啟式止回閥在完全打開的狀況下，流體壓力幾乎不受阻礙，因此通過閥門的壓力降相對較小。升降式止回閥的閥瓣坐落位于閥體上閥座密封面上。此閥門除了閥瓣可以自由地升降之外，其余部分如同截止閥一樣，流體壓力使閥瓣從閥座密封面上抬起，介質回流導致閥瓣回落到閥座上，并切斷流動。根據使用條件，閥瓣可以是全金屬結構，也可以是在閥瓣架上鑲嵌橡膠墊或橡膠環的形式。像截止閥一樣，流體通過升降式止回閥的通道也是狹窄的，因此通過升降式止回閥的壓力降比旋啟式止回閥大些，而且旋啟式止回閥的流量受到的限制很少。用途和性能規范

本閥門用于工業管道上作阻止介質逆流的裝置。

性能規范：

試驗壓力： 公稱壓力（ MPa ） 1.6 / 2.5 / 4.0 ；150Lb-900Lb

殼體試驗： 2.4/ 3.8 / 6.0 ；psig425-psig3250

密封試驗： 1.8 /2.8/ 4.4；psig300-psig2400

閥體材料： WCB(C) /CF8(P) /CF 8M (R) /WC6 /WC9 ；20#,A105

工作溫度： ≤ 425 / ≤ 100 /≤ 100/ ≤ 550 /≤ 550 ；

適用介質： 水、蒸汽、油品 、硝酸類、 醋酸類、

執行標準：設計制造： GB12235 ,AP!6D,BS　結構長度： GB12221 ,ASME/ANSI16.10,API6D　連接法蘭： JB/T79-1994 ,GB/9113,ASME/ANSI16.5,API605

試驗與檢驗： JB/T9092-1999,API598,API6D

立式止回閥作用原理和結構說明

本閥門在使用過程中，介質按圖示箭頭方向流動。

1，當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。

2，閥體及閥瓣的密封面采用不銹鋼堆焊。

3，本閥門的結構長度按GB12221-1989的規定，法蘭連接尺寸按JB/T79-1994的規定。

立式止回閥主要零件的材料

施工、安裝要點

1）、安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。

2）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合GB 50243的要
