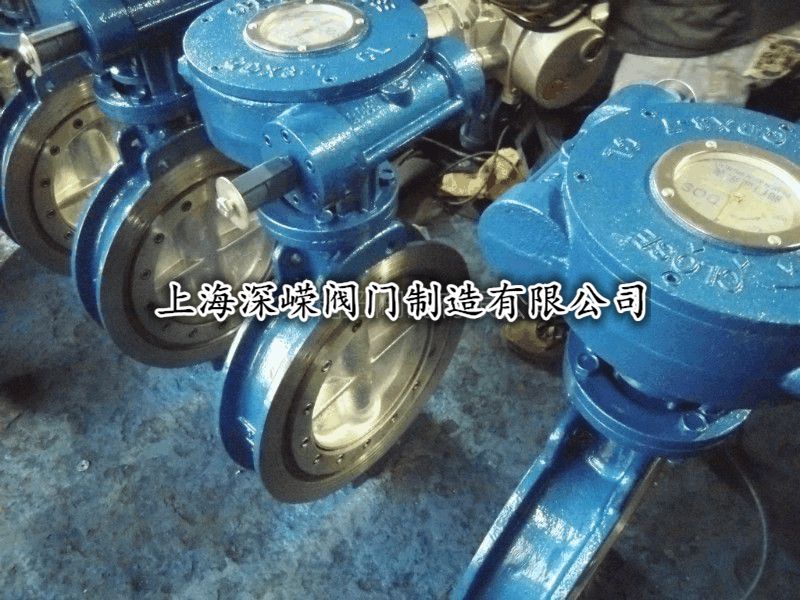

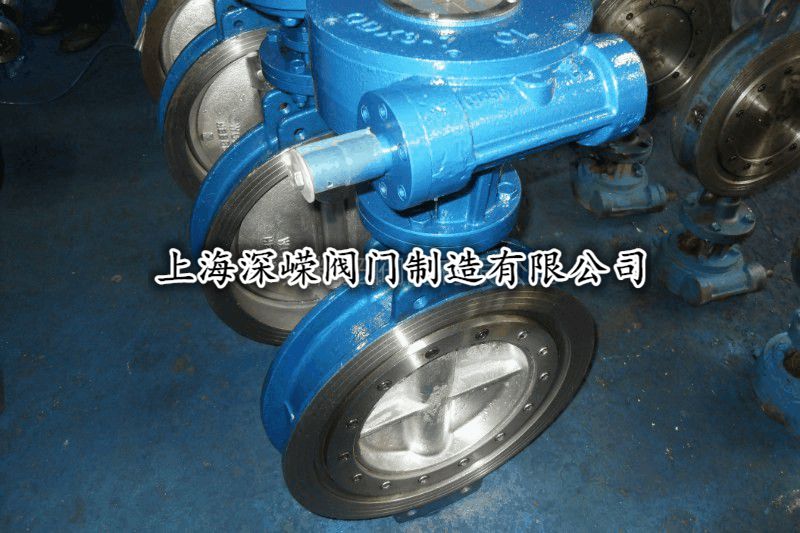

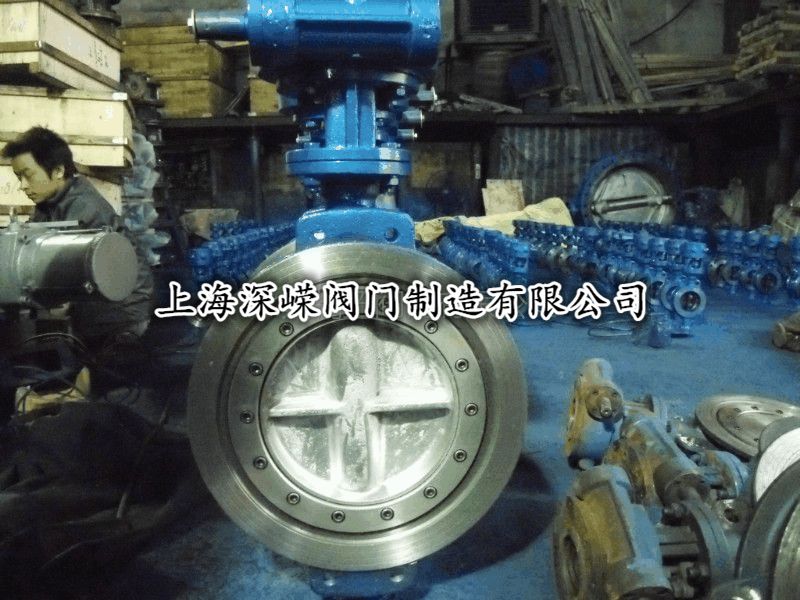

一、蝸輪多層次硬密封蝶閥--概述
D373H 蝸輪多層次硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長
二、蝸輪多層次硬密封蝶閥--特點
1、D373H 蝸輪多層次硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
三、蝸輪多層次硬密封蝶閥--采用標準
|
制造標準 |
JB/T 8527-97 |
|
法蘭標準 |
GB9113-2000 |
|
結構長度標準 |
GB12221-89 |
|
檢驗標準 |
GB/T 13927-92 |
四、蝸輪多層次硬密封蝶閥--主要技術參數
|
公稱通經DN（mm） |
50～2000 |
|||
|
公稱藥理PN（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
|
密封試驗（MPa） |
0.66 |
1.1 |
1.76 |
2.75 |
|
強度試驗（MPa） |
0.9 |
1.5 |
2.4 |
3.75 |
|
適用溫度 |
碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃ |
|||
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
|||
|
泄漏率 |
符合GB/T13927-92標準 |
|||
|
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
|||
五、蝸輪多層次硬密封蝶閥--主要零部件材料
|
零件名稱 |
材料 |
|
閥體 |
WCB、合金鋼、不銹鋼、QT450-10 |
|
蝶板 |
WCB、合金鋼、不銹鋼、QT450-10 |
|
閥軸 |
2Cr13不銹鋼、合金鋼 |
|
密封圈 |
不銹鋼圈 |
|
填料 |
柔性石墨 |
|

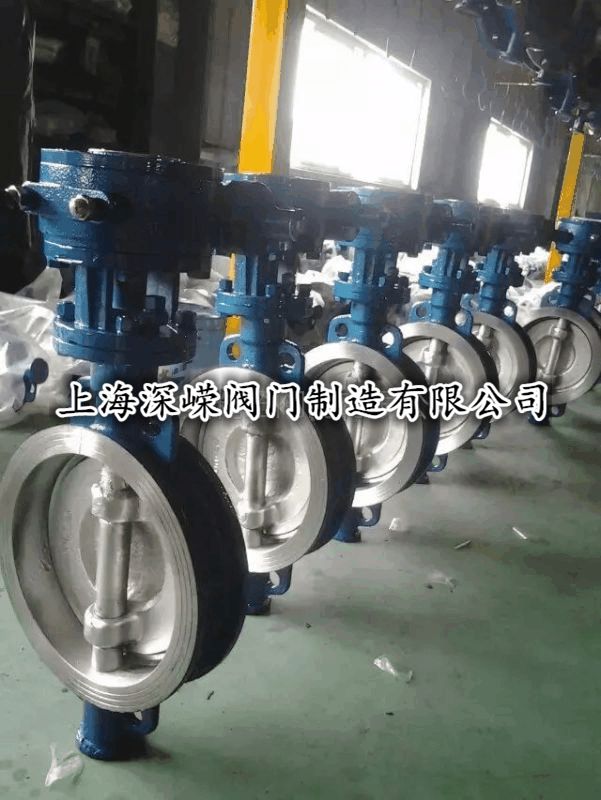

D371/3H-10/16/25C 手動渦輪/蝸輪鑄鋼/碳鋼對夾式金屬硬密封蝶閥產品簡介: |
|
對夾式蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。 |
|
D371/3H-10/16/25C 手動渦輪/蝸輪鑄鋼/碳鋼對夾式金屬硬密封蝶閥結構特點: |
|
采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。 處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力將很小，估計有較好的流量控制特性。蝶閥有彈性密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。 采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。 |
|
D371/3H-10/16/25C 手動渦輪/蝸輪鑄鋼/碳鋼對夾式金屬硬密封蝶閥工作原理: |
|
對夾閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。 法蘭蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。 |
|
D371/3H-10/16/25C 手動渦輪/蝸輪鑄鋼/碳鋼對夾式金屬硬密封蝶閥使用與維修: |
|
1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。 2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。 3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。 |
