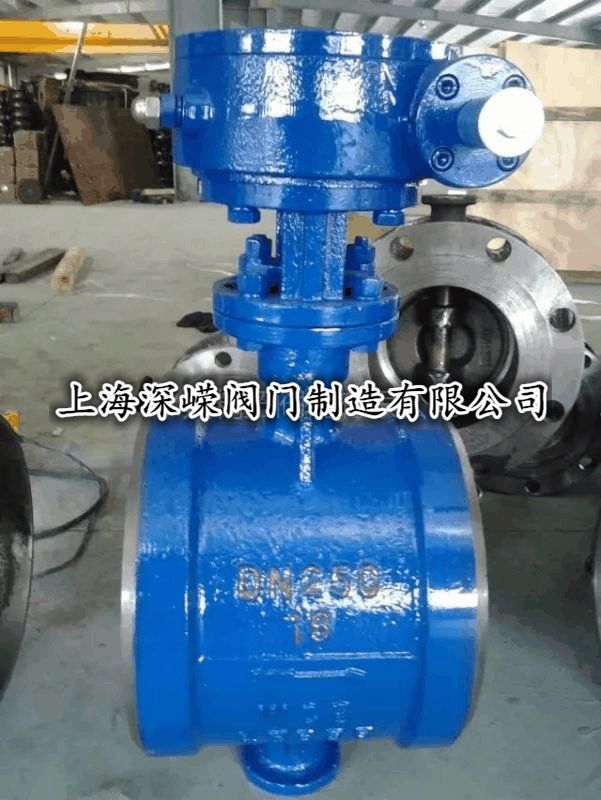

D363H-10CDN1000焊接三偏心硬密封蝶閥上海深嶸閥門廠

D363H對焊式硬密封蝶閥引進國外先進技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。D363H對焊式硬密封蝶閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥具有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。D363H對焊式硬密封蝶閥適用于供熱管道，輸油、輸氣管道等主要工業管道閥門，此設計使閥門為高溫、防火理想硬密封蝶閥。

用途

D363H對焊式硬密封蝶閥適用于食品．醫藥、石油化工、電廠、鋼廠、工業環保水處理及高層建筑。供排水管道上作調節流量和截斷流體裝置。蝶閥適用于高溫、高壓、防火、保溫等管道上作啟閉或調節介質。

主要特點
1、結構緊湊、體積小、重量輕、操作靈活、使用方便
2、采用三維偏心彈性或多層次硬密封結構，其密封性能可靠達到零泄漏
3、此閥無法蘭，以管道和保霸包扎帶來很大方便和美觀
4、具有耐高溫、高壓耐腐蝕、耐磨損等特點
傳動型式：蝸輪傳動、氣動傳動、電動傳動

采用標準
焊接尺寸：GB12224; ANSI B16.25; DIN2559
結構長度：GB/T12221-1989; API609
壓力試驗：GB/T13927-1992; API598

【產品用途】

D63H、D363H、D663H、D963H型 PN10~PN100三偏心焊接硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤400℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

【公稱通徑】

主要有：dn80、dn100、dn125、dn150、dn200、dn250、dn300、dn350、dn400、dn450、dn500、dn600、dn700、dn800、dn900、dn1000、dn1200、dn1400、dn1600、dn1800、dn2000、dn2200、dn2400、dn2600、dn2800、dn3000。

【產品特點】

1、三向偏心的獨特設計使密封面之間無摩擦傳動，延長了閥門使用壽命。

2、由扭矩產生彈性密封。

3、巧妙的楔形設計使閥門有越關越緊的自動密封功能，密封面之間具有補償性、零泄漏。

4、體積小、重量輕、操作輕巧、便于安裝、連接可靠。

5、可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。

6、更換零件材質可適用于各種介質，并可進行襯里防腐(襯F46、GXPP、PO等)。

【執行標準】

設計規范： GB/T 12238 API609

結構長度： GB/T 12221 API609 ASME B16.10

法蘭連接： GB/T 9113 API609 ASME B16.5 ISO5752

試驗與檢驗：GB/T 13927 API598
