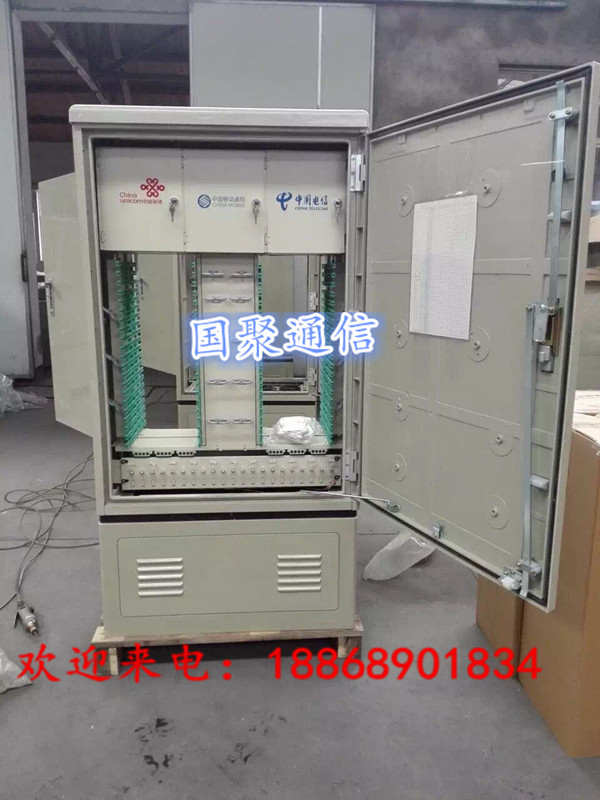

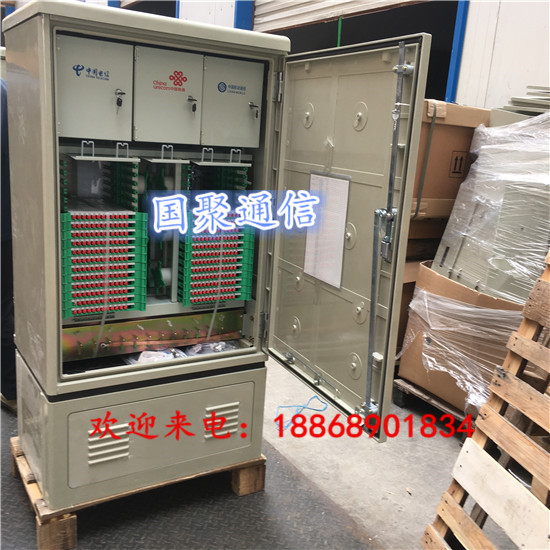

144芯三網合一光纜光交箱材質圖文介紹說明

144芯三網合一光纜光交箱材質圖文介紹說明

（光纜交接箱配線容量：72芯、96芯、144芯、288芯、360芯、432芯、576芯、648芯、720芯、864芯、960芯、1152芯、1440芯）

中國電信/中國移動/中國聯通/室外掛壁式/落地式/戶外/通信光纜交接箱：SMC復合材料光纜交接箱，不銹鋼光纜交接箱，無跳接光纜交接箱，產品具備模塊化設計,優化的光纜管理系統,實現主干光纜與配線光纜交叉連接或互連,以及主干光纜之間的直通連接配線功能。且適用于多元化的XPON建設需求,提供多種光分路器增值單元解決方案三網合一落地式光纜交接箱、三網合一壁掛式光纜交接箱、三網合一SMC光纜交接箱、三網合一不銹鋼光纜交接箱、三網合一免跳接光纜交接箱、三網合一無跳接光纜交接箱、三網合一免跳纖光纜交接箱、三網合一光纜交接箱、三網合一光交箱、三網合一交接箱、

型號：72芯、96芯、144芯、216芯、288芯、432芯、567芯、720芯、864芯、1152芯

材質：冷軋板、不銹鋼、SMC
使用區：移動 聯通 鐵通 電信 FTTH FTTB FTTX FTTP

慈溪市國聚通信設備有限公司專業為電信、移動、聯通、鐵通、廣電供應配套產品，

144芯三網合一光纜光交箱材質圖文介紹說明

光纜交接箱的特點

（1）全封閉機箱、防塵、防水，外形美觀。

（2）直纖規范，滿足光纖彎曲半徑大于40mm。

（3）能同時滿足帶狀光纜和非帶狀光纜的使用需要。

（4）具有安全、可靠的光纖存貯、保護功能。

（5）標識清楚，每芯光纖的接續和分配有明顯的標識。

（6）全模塊化設計的交接箱，可根據客戶要求靈活組裝，便于施工和維護。

（7）可方便的進行光纜固定、開剝、接地。

光纜交接箱的結構

一般的光纜交接箱均由：箱體、一體化熔接盤、光纜固定板、掛纖柱幾部分組成。光纜交接箱主要有48芯、96芯、144芯、288芯、576芯幾種。箱體材質常見的為SMC箱體。（SMC是Sheet molding compound的縮寫，即片狀模塑料。主要原料由SMC專用紗、不飽和樹脂、低收縮添加劑，填料及各種助劑組成。它在二十世紀六十年代初首先出現在歐洲，在1965年左右，美、日相繼發展了這種工藝。我國于80年代末，引進了國外先進的SMC生產線和生產工藝。SMC具有優越的電氣性能，耐腐蝕性能，質輕及工程設計容易、靈活等優點，其機械性能可以與部分金屬材料相媲美，因而廣泛應用于運輸車輛、建筑、電子/電氣等行業中。）

光纜交接箱的原理

• 2000年以前大量的市話電纜交接箱被使用在通信中，之后隨著光纜制造技術的成熟，光纜被越來越多的使用在通信中，為了更好的接入用戶光纜交接箱被逐漸采用。其實，光纜交接箱與電纜交接箱的原理基本相同，光纜交接箱是一種為主干層光纜、配線層光纜提供光纜成端、跳接的交接設備，光纜引人光纜交接箱后，經固定、熔接、配纖后，使用跳纖將有傳輸要求的光纖連通。從而對光纜進行非常方便的分配和調度。光纜交接箱是一種無源設備，并不能提供有源方面的傳輸。如簡單去認為可以把光纜交接箱看做是一個可多次反復開啟（適配器可插拔>500次）、可簡單的將光纖連通、可進出較多光纜的一個光纜接頭盒。

對光纜交接箱的評價

• 隨著電信市場競爭日益激烈，各運營商都在加緊建設自己的光纜網絡。但現有的情況說明，擁有好的網絡并不就代表就擁有了用戶，在擁有優質網絡的同時更應該提供用戶方便接入的開口點，但并不是每個地方都能提供合適的室內環境安裝ODF，所以使用戶外光纜交接箱是必然的選擇，光纜交接箱雖然在材料性能、熔接配纖一體化結構、熔接配纖盤對各類型纖芯結構適應能力上存在著缺點，但在未來幾年，光纜接入網的大規模建設，在沒有交接箱替代產品的今天光纜交接箱仍會被大量應用，所以，光纜交接箱一定會有不錯的市場前景。

144芯三網合一光纜光交箱材質圖文介紹說明為適應傳輸網絡的發展要求，功能從大芯數、熔配一體逐步過渡到多纜、小芯數、帶分光配線等實際應用環境上來，其結構對熔接配線、線纜管理、分光配置、防護等提出新的要求。國聚通訊光纜交接箱產品，針對各地區域氣候環境，推出不同材質、分光功能、配線容量的光纜交接箱產品可供選擇，現已廣泛應用于電信運營商3G網絡、光進銅退、FTTx、城域網傳輸改造等項目中，應用方案如下：支持EPON/GPON分光功能國聚通訊多年來積極參與行業標準的制訂，并參與YD/T988-2007<<通信光纜交接箱>>的起草及編制，該標準已成為行業內光纜交接箱設計、制造、測試、驗收的重要參考依據。

1. 產品概覽 ：光纜交接箱產品種類齊全，應用場景多種多樣，適用于各種FTTx應用場景的布署。

2.        1.1 普通光纜交接箱：

3.        序 號 容 量  箱體尺寸 (含底座)H×W×D(mm) 描  述

1 144芯  955×520×288 落地/掛桿/掛墻安裝、SMC箱體

2 288芯  1350×750×320 落地安裝、原裝SMC箱體

3 288芯 1445×756×360 落地安裝、SMC箱 體

4 576芯 1600×1200×400 落地安裝、雙層鈑金箱體

5 576芯 GXF5-17Cd 1445×756×625 落地安裝、SMC箱體

 注：可選配分光模塊實現分光功能。

 1.2 FTTH光纜交接箱系列（帶分光功能）：

 序號  尺寸 (含底座)   H×W×D(mm) 配線容量最大分 光端口 描    述

1    955×520×288 96芯64芯 選配FFG-1/FFG-17/FFG-34分光模塊。 84芯分支配線，12芯主干配線，72芯直熔。落地/掛桿/掛墻安裝、SMC箱體。

2    1120×630×380 156芯6*n(n為分光比) 6個MIN型盒式光分路器位。 144芯配線，12芯主干熔接，48芯直熔。 落地安裝、鈑金箱體。

3    1445×756×360 192芯128芯 選配FFG-1/FFG-17/FFG-34分光模塊。 180芯分支配線，12芯主干配線。 落地安裝、SMC箱體。

4    1350×750×320 288芯 10個MIN型盒式光分路器位。 288芯配線，120芯直熔、使用FJX12e模塊。落地安裝、SMC箱體。

5    1345×756×360 288芯10*n (n為分光比) 同上，箱體為國產SMC箱體。

6    1600×1100×428 720芯 12*n (n為分光比) 12個MIN型盒式光分路器位。 720芯配線，288芯直熔、使用FJX12e模塊。落地安裝、鈑金箱體。 注：使用盒式光分路器時，分光比可選，不占用配線空間。

 2 產品介紹 2.1 普通光纜交接箱： 2.1.1 144芯光纜交接箱（GXF5-17Ba） GXF5-17Ba系列光纜交接箱是一種小容量箱體，配線容量144芯、直熔72芯，內部結構分區合理、清晰，有獨立的裸纖及跳線管理，儲纖區采用旋轉門設計，操作空間靈活、方便。 SMC箱體，采用全正面操作，產品具有良好的保溫、隔熱、耐腐蝕性能，此型號箱體可配置底座落地安裝，也可對箱體進行掛桿、掛墻安裝。適用于FTTx小容量分支配線節點，一般安裝于小區綠地、樓邊、電線桿等環境中。
