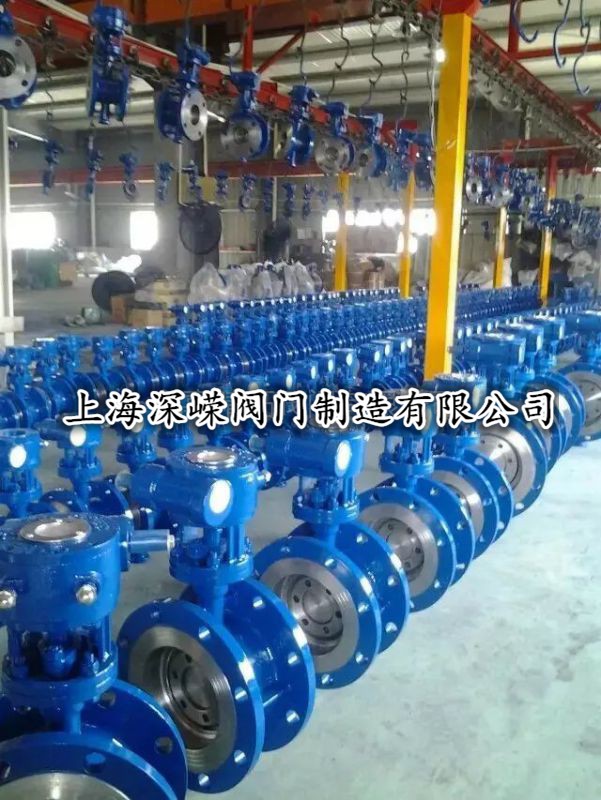

雙向壓蝶閥伴隨著當今世界科技技術的告訴發展，以其體積小，重量輕、操作靈活、安裝方便、結構簡單、抗沖蝕、耐高溫等獨具魅力的誘人風采展現在世人面前。雙向壓蝶閥以其設計嚴禁，外形精美時尚，充滿時代氣息而別具一格被受青睞。
雙向壓蝶閥用于硫酸行業中氣體管路：爐前鼓風機出入口，接力風機出入口，電除霧串聯及聯通閥，S02主鼓風機出入口，轉化器調節，預熱器出入口等調節和截止氣量使用。
雙向壓蝶閥用于硫磺制酸系統中的焚硫、轉化、干吸工段，是硫磺制酸裝置用閥的品牌，被廣大用戶認為是：密封性能好，運轉輕，副腐蝕，耐高溫，操作方便、靈活、使用安全可靠的蝶閥，得到了大量推廣使用。
雙向壓蝶閥結構:
雙向壓蝶閥結構，主要由下楔塊軸、閥體、蝶板、閥桿、上楔塊軸、填料、閥蓋、填料壓蓋及導向塊等組成。其工作原理是，在開啟狀態，閥桿右旋，導向塊引導閥桿帶動蝶板向右旋轉 90°，使蝶板密封面與閥體密封面處于平行位置，閥桿繼續右旋，導向塊引導閥桿向下運動，推動上、下楔塊，使楔塊楔面推動蝶板和閥體密封面接觸，蝶閥關閉，實現密封；在關閉狀態，閥桿左旋，導向塊引導閥桿向上移動，推動上、下楔塊作向上運動，楔塊楔面帶動蝶板平移，蝶板密封面和閥體密封面脫離，蝶板移動一定的偏心距離后，閥桿繼續左旋，導向塊引導閥桿旋轉，并帶動蝶板向左旋轉 90°，蝶閥開啟。由于蝶板相對于閥體密封面偏移一定距離后旋轉，因此蝶板開啟和關閉時不和閥體密封面產生干涉。
雙向壓蝶閥閥桿上、下部位設置的楔形塊的推力能夠克服介質反向流動的壓力，使蝶閥在介質雙向流動的工況下實現可靠的密封。蝶板上設置了楔形燕尾梢，閥桿做上、下運動帶動楔形塊運動，楔形塊位移對蝶板密封面施加密封力，提高了雙向壓蝶閥的密封性能，同時能夠補償密封副的磨損，提高了金屬密封蝶閥可靠性。
楔形塊的楔面在蝶板楔形燕尾槽內推動蝶板作往復直線運動，使蝶板接觸或脫離閥體密封面，減小密封面的擦傷。蝶板先直線運動，然后旋轉運動，延長了蝶閥的開啟和關閉時間，減小了蝶閥的水動力矩。蝶板密封面和閥體密封面均為錐面，密封可靠，設計和加工簡單。
雙向壓蝶閥特點如下∶
1、API 規格
眾所周知，API609 已事實上成為工業重要管線上用閥門的國際規格。而則全面嚴格按照 API609 規格的***新版設計、制造。更可貴的是，蝶閥的基本設計不僅僅局限于API 一個規格，BS5155、ANSI B 16.34 、ASME SEC VIII 等各大規格都能對應，這保證了雙向壓蝶閥在所有的工業領域都有用武之地。
2、雙向密封設計
雙向壓蝶閥實現雙向密封，能正、反雙向承壓，正或反向承壓時均不發生內漏。
3、雙重安全構造
嚴格按照API609 的規格要求，為防止因受流體壓力、溫度的影響而引起的蝶板變形、閥桿錯位、密封面咬合、在蝶板上下側分別裝有兩個各自獨立的止推環，從而保證了閥門在任何工況下的正常工作；同時，為防止未知原因所引起的閥桿破損飛出而造成的突發事故，在閥門下端內外兩處設計了各自獨立的閥桿飛出防止機構，這也從側面保證了蝶閥的壓力等級可以做到高達2500 磅級。
4、無死區設計
在設計過程中，特別考慮了在調控領域中的應用問題，充分利用三偏心蝶閥的密封原理，做到了開啟無死區的角度設計，從而杜絕了打開普通閥門時所常見的開度跳躍現象，根除了閥門的低開度范圍內因磨擦等各種不安定因素所造成的不能調控現象，即根除了死區（不感帶），這意味著蝶閥幾乎可以從0 開度開始即進入可調控區域，直至90 開度。其正常調控比是一般雙向壓蝶閥的2 倍以上，調控比可高達100:1 以上。這為蝶閥作為調控閥使用創造了良好的條件，特別是在大口徑時，截止閥的成本極高，另外截止閥無法實現零泄漏，在需要緊急關斷的工況中必須在截止閥的旁側加裝關斷閥，而蝶閥集調控與關斷于一身，其節能是極其可觀的。
