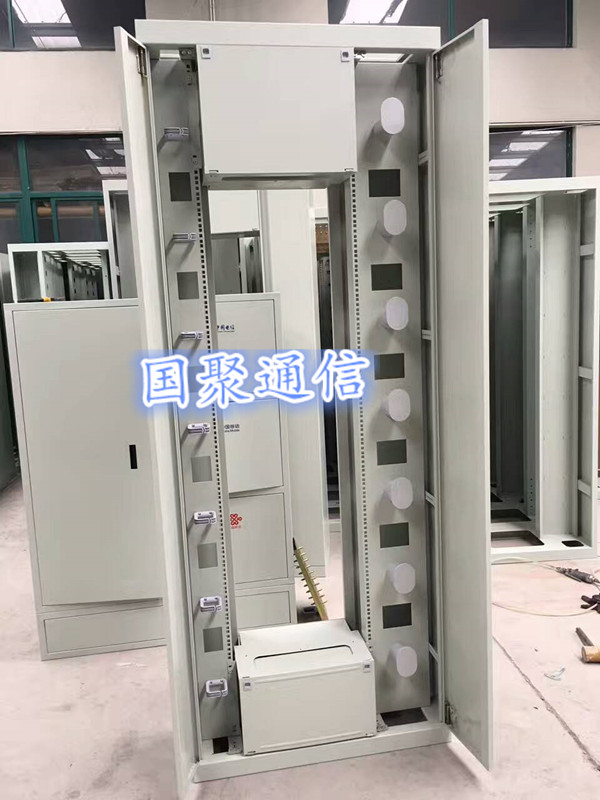

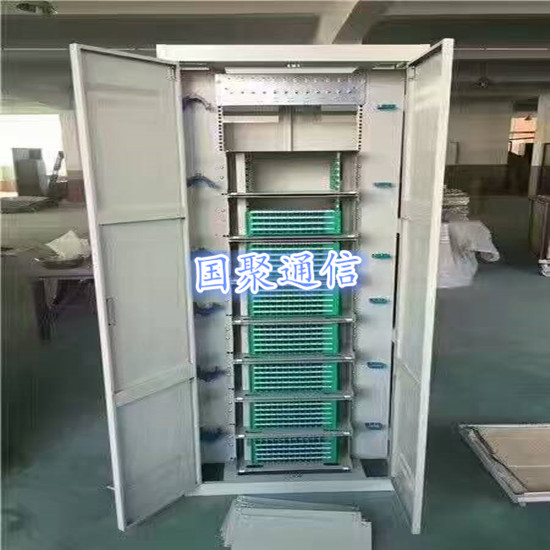

288芯ODF光纖配線架安裝資料【圖文說明】

144芯ODF光纖配線架|288芯ODF光纖配線架|576芯ODF光纖配線架|720芯ODF光纖配線架|1152芯ODF光纖配線架|1440芯ODF光纖配線架光纖配線架是一種用于實現光纜光纖連接調度的設備。

熔纖盤是一種連接光纜的器件。用于光纖的熔接、分支，將光纜引進熔纖盤，并熔接，最后封裝在內。蓋可翻轉，盤可疊加，擴大容量，安裝、使用極為方便。光配線產品，塑料配件。熔接盤是組合在光纜交接箱體內，光纜一部分光纖與尾纖熔接用于連路調度，另一部分與其它光纜直接對接（直熔）。熔接盤是對每一根光纖，互相任意連接，配合使用。熔接盤采用高強度工程塑料注塑成型，阻燃、強度高、抗老化時間長等。它對于光纖通信網絡安全運行和靈活使用有著重要的作用。過去10多年里，光通信建設中使用的光纜通常為幾芯至幾十芯，光纖配線架的容量一般都在100芯以下，這些光纖配線架越來越表現出尾纖存儲容量較小、調配連接操作不便、功能較少、結構簡單等缺點。現在光通信已經在長途干線和本地網中繼傳輸中得到廣泛應用，光纖化也已成為接入網的發展方向。各地在新的光纖網建設中，都盡量選用大芯數光纜，這樣就對光纖配線架的容量、功能和結構等提出了更高的要求。光纖配線架的特點，近年來，在光通信建設的實際工作中，通過對幾種產品的使用比較，我們認為光纖配線架的選型應重點考慮以下幾個方面。

---

288芯ODF光纖配線架安裝資料【圖文說明】

產品簡介：

    運用條件：

    1.作業溫度：-5℃+40℃ 相對濕度:≤90%(+30℃)

    2.大氣壓力:70Kpa-106Kpa 儲運溫度:-40℃+70

    3.光電功用:刺進損耗≤0.2Db;附加損耗≤0.2B;回波損耗45dB;附加損耗≤5dB;插拔耐久性壽數>1000次4.電氣功用:絕緣電阻≥1000MΩ500V(直流電)5.抗電強度:能接受3000V(直流電)/1min無擊穿/飛弧表象

    適用性目標:

    1.標稱作業波長850nm\1310nm\1550nm;

    2.光纖光纜契合GB/T11819和GB/T7424規范;

    3.光纖活動銜接器契合GB12507以及有關規范規范.

    功用:

    1.有很強的光纜固定與維護功用,能確保光纜及纖不受損傷,以及牢靠的接地設備。

    2.有的光纖布線辦理規劃設備,確保了光纖的線及纖芯設備、施工及維護便利。

    3.有明晰的線序標識，便于轉接、跳線、測驗。

    特色：

    1.機柜選用19”寸規范設備，分光纖配線柜(GPX72-2200) /光纖配線柜(GPX72-2000)兩種。

    2.裝備我公司推拉熔配一體化單元，另可選配轉配線單元和會集熔接單元（見后邊單元體）

    3.可簡略調整面板、到達上下進纜；牢靠的進設備和纖芯維護設備。

    4.裝備容量大，且有較強的布線空間。

    5.選用封閉式機柜，前后開門。

288芯ODF光纖配線架安裝資料【圖文說明】安裝說明

1、光纜接頭時，先剝開外套層，露出內層的裸露纖芯（一般剝除長度為1.1M），將兩根光纜分別固定在光纜終端盒的兩端。

2、用酒精棉擦拭裸露纖芯，擦拭干凈后用專用的切割刀切割纖芯，纖芯的端面一定要切割平整。然后套上熱熔管。

3、將需要接頭的兩根纖芯放入光纖熔接機中熔接，熔接完成后加熱熱熔管使其收縮緊貼纖芯。

4、完成一組后（一般8根為一組，也有4根一組或16根一組），一般光纜終端盒為30cm或15cm，而留出來的裸露纖芯有2.2M。所以要將其一起盤成橢圓形放入光纖熔接盤中，并將其固定好。

5、光纖全部接完后，在光纜終端盒外面套上，并加熱使其收縮緊貼住光纜，以防止雨水或水汽通過縫隙進入到光纜終端盒中。

作用：

1.有效做到移動、聯通、電信、廣電四網合一。大大節省了施工空間和施工強度。

2.箱體采用冷軋板制成，經靜電噴塑處理，美觀大方，線條清晰，防腐防水性能好，使用壽命長.
