【簡單介紹】
|
伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。 |
【詳細說明】
|

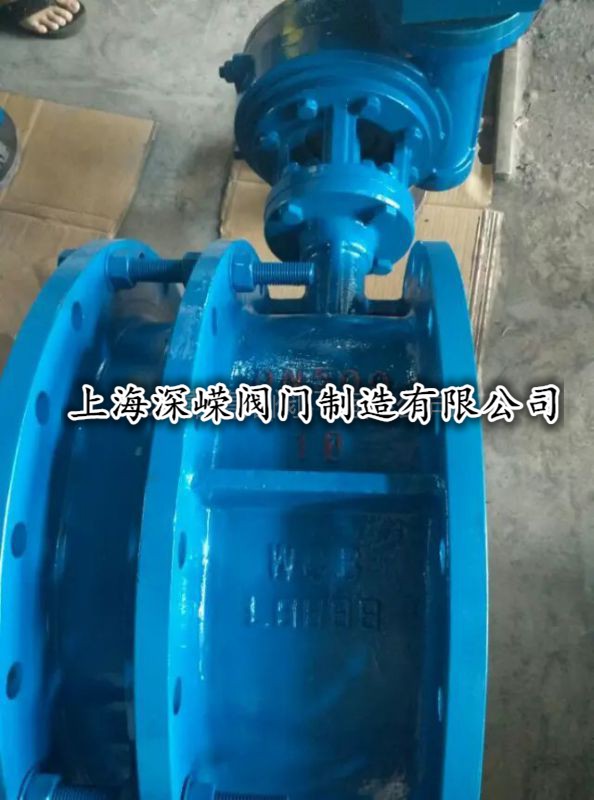

SD343H伸縮蝶閥 3、密封部位可調節更換、密封性能可靠等特點。
SD343H伸縮蝶閥采用標準 |
|
|
SD343H伸縮蝶閥開啟力矩小,靈活方便,省力節能; 三維偏心結構,使蝶板越關越緊,其密封性能可靠,達到無泄漏。耐高壓、耐腐蝕、耐磨損、使用壽命長等。使密封面的空間運動軌跡達到理想化,密封副相互之間無磨擦、無干涉,加之密封材料選擇得當,從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。 |
|
SD343H法蘭伸縮蝶閥用途及特點
伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。其主要特點如下：
1、設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速；
2、伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。
3、密封部位可調節更換、密封性能可靠等特點。
采用標準
設計標準:GB/T12238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
壓力試驗:GB/T13927-1992;JB/T9092-1999
SD343H伸縮蝶閥概述：
SD343H伸縮蝶閥的閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點，適用于耐高溫、高壓及耐腐蝕、抗磨損等行業。
SD343H伸縮蝶閥結構特點：
1、設計新穎、合理,結構獨特,重量輕,操作方便,啟閉快速；
2、伸縮蝶閥除了能作調節和截流作用,補償管道溫差產生的熱脹冷縮功能外,還能為安裝更換、維修閥門提供方便；
SD343H蝸輪伸縮蝶閥是一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。伸縮蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則全開狀態，此閥一般水平安裝。
用途及特點
SD343H蝸輪伸縮蝶閥公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。
1、設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速
2、伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便
3、密封部位可調節更換、密封性能可靠等特點
安裝注意事項
1、伸縮蝶閥在安裝前必須平放，切勿隨意磕碰
2、伸縮蝶閥出廠時結構長度為***小長度，安裝時，拉至安裝長度(即設計長度)
3、當管道問長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸縮閥，以免損壞伸縮閥。支架的支承力按下列公式計算，運行時嚴禁將支架卸掉
4、管道施工現場嚴禁隨意拆卸解體伸縮蝶閥
5、蝸輪伸縮蝶閥，加工精細，配合嚴密，請勿在現場隨意反復拉長壓短伸縮蝶閥。管道安裝時，要求伸縮閥兩端管道必須同心，管 道上的兩法蘭面要求平行
6、法蘭固定螺栓應對稱緊固，請勿單邊強行緊固法蘭固定螺栓
