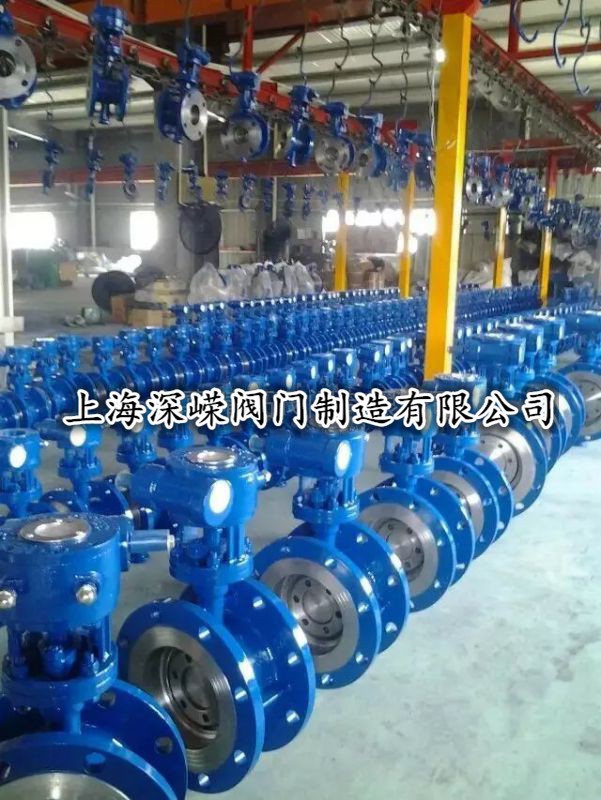

雙向壓蝶閥伴隨著當今世界科技技術的告訴發展，以其體積小，重量輕、操作靈活、安裝方便、結構簡單、抗沖蝕、耐高溫等獨具魅力的誘人風采展現在世人面前。雙向壓蝶閥以其設計嚴禁，外形精美時尚，充滿時代氣息而別具一格被受青睞。
? ? 雙向壓蝶閥用于硫酸行業中氣體管路：爐前鼓風機出入口，接力風機出入口，電除霧串聯及聯通閥，S02主鼓風機出入口，轉化器調節，預熱器出入口等調節和截止氣量使用。
? ? 雙向壓蝶閥用于硫磺制酸系統中的焚硫、轉化、干吸工段，是硫磺制酸裝置用閥的品牌，被廣大用戶認為是：密封性能好，運轉輕，副腐蝕，耐高溫，操作方便、靈活、使用安全可靠的蝶閥，得到了大量推廣使用。
? ? 雙向壓蝶閥結構:
? ? 雙向壓蝶閥結構，主要由下楔塊軸、閥體、蝶板、閥桿、上楔塊軸、填料、閥蓋、填料壓蓋及導向塊等組成。其工作原理是，在開啟狀態，閥桿右旋，導向塊引導閥桿帶動蝶板向右旋轉 90°，使蝶板密封面與閥體密封面處于平行位置，閥桿繼續右旋，導向塊引導閥桿向下運動，推動上、下楔塊，使楔塊楔面推動蝶板和閥體密封面接觸，蝶閥關閉，實現密封；在關閉狀態，閥桿左旋，導向塊引導閥桿向上移動，推動上、下楔塊作向上運動，楔塊楔面帶動蝶板平移，蝶板密封面和閥體密封面脫離，蝶板移動一定的偏心距離后，閥桿繼續左旋，導向塊引導閥桿旋轉，并帶動蝶板向左旋轉 90°，蝶閥開啟。由于蝶板相對于閥體密封面偏移一定距離后旋轉，因此蝶板開啟和關閉時不和閥體密封面產生干涉。
? ? 雙向壓蝶閥閥桿上、下部位設置的楔形塊的推力能夠克服介質反向流動的壓力，使蝶閥在介質雙向流動的工況下實現可靠的密封。蝶板上設置了楔形燕尾梢，閥桿做上、下運動帶動楔形塊運動，楔形塊位移對蝶板密封面施加密封力，提高了雙向壓蝶閥的密封性能，同時能夠補償密封副的磨損，提高了金屬密封蝶閥可靠性。
? ? 楔形塊的楔面在蝶板楔形燕尾槽內推動蝶板作往復直線運動，使蝶板接觸或脫離閥體密封面，減小密封面的擦傷。蝶板先直線運動，然后旋轉運動，延長了蝶閥的開啟和關閉時間，減小了蝶閥的水動力矩。蝶板密封面和閥體密封面均為錐面，密封可靠，設計和加工簡單。
? ? 雙向壓蝶閥特點如下∶
? ? 1、API 規格
? ? 眾所周知，API609 已事實上成為工業重要管線上用閥門的國際規格。而則全面嚴格按照 ? API609 規格的***新版設計、制造。更可貴的是，蝶閥的基本設計不僅僅局限于API 一個規格，BS5155、ANSI B 16.34 、ASME SEC VIII 等各大規格都能對應，這保證了雙向壓蝶閥在所有的工業領域都有用武之地。
? ? 2、雙向密封設計
? ? 雙向壓蝶閥實現雙向密封，能正、反雙向承壓，正或反向承壓時均不發生內漏。
? ?
