產品型號：J41Y-16I
常用材質：碳鋼、不銹鋼、鉻鉬鋼
產品規格：DN15-DN700

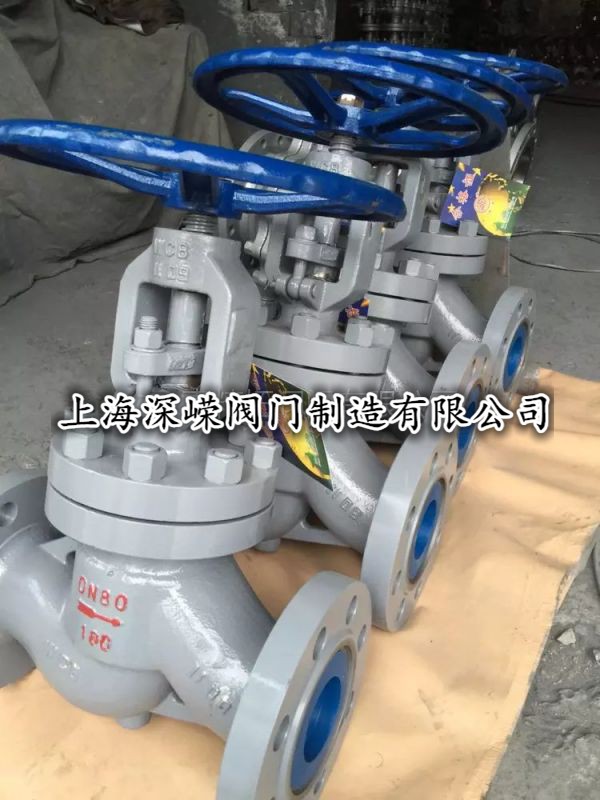

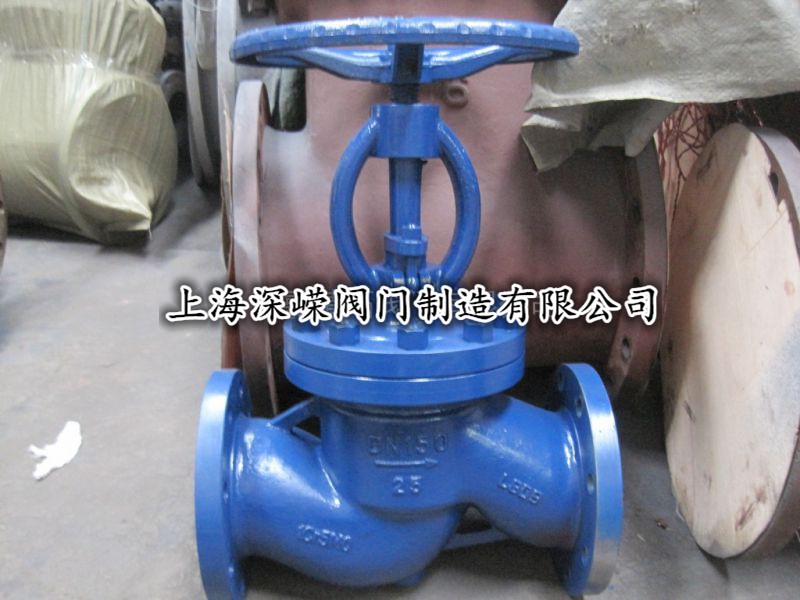

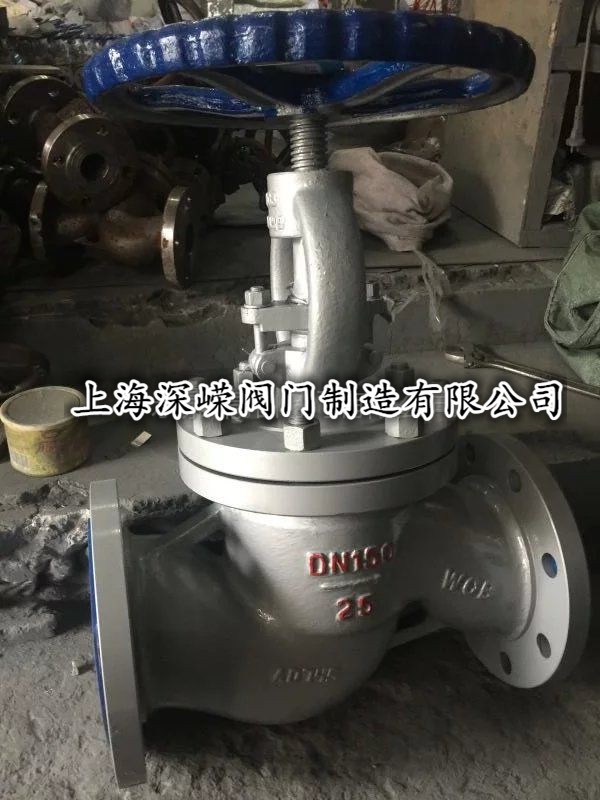

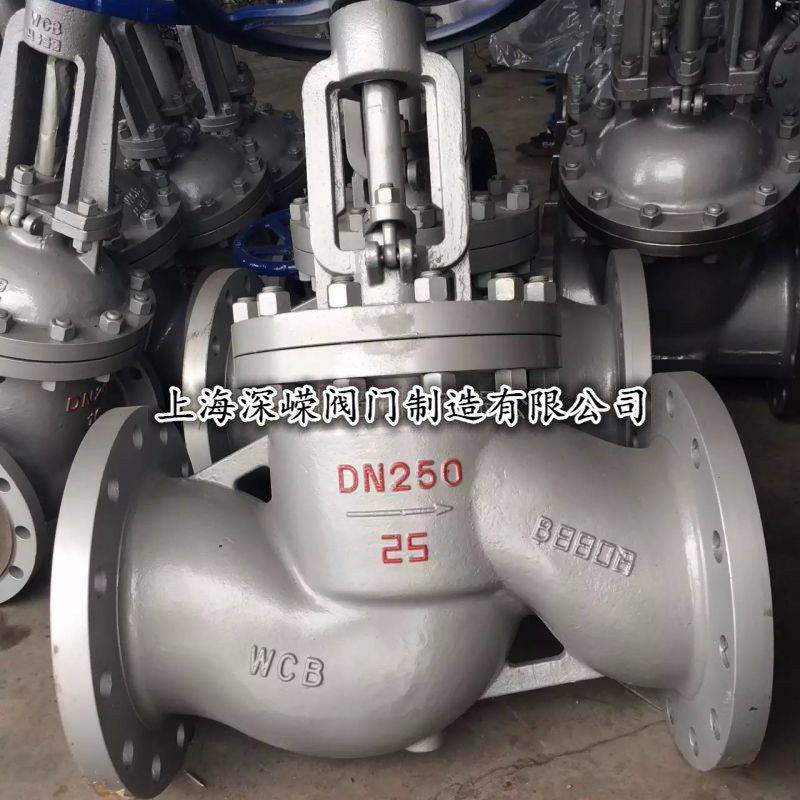

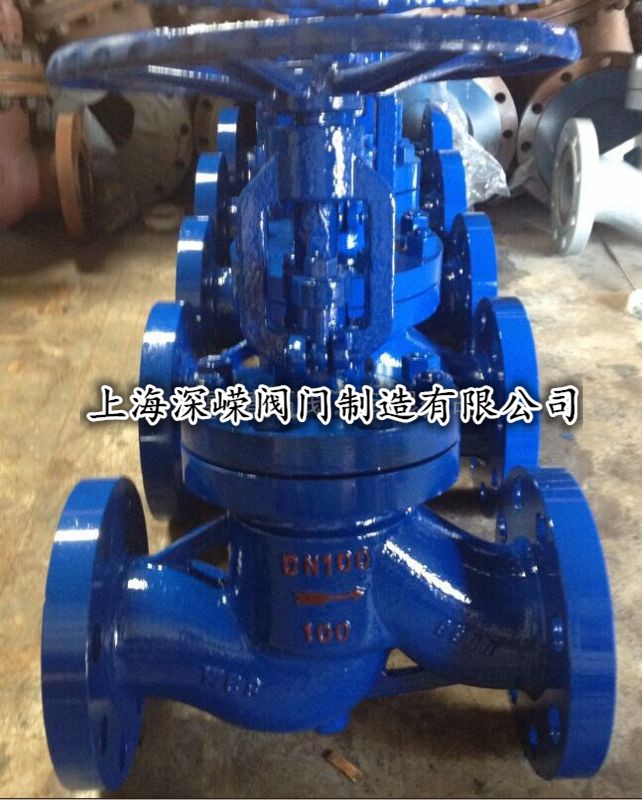

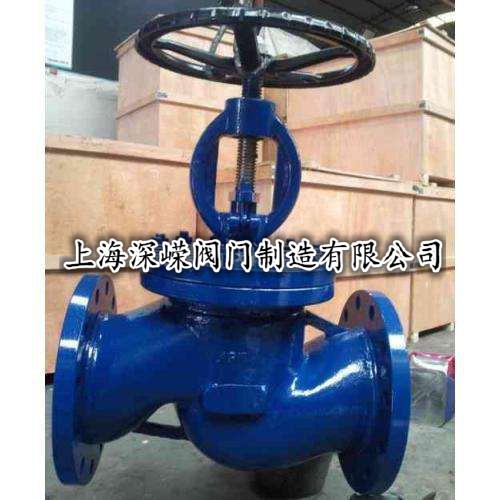

J41Y 鉻鉬鋼截止閥
一、J41Y鉻鉬鋼截止閥--結構特點與用途
1、J41Y高中壓系列鉻鉬鋼截止閥適用于高溫的蒸汽、油品管道上，具有耐高溫特點。
2、全關 時手輪按順時針方向旋轉；
3、可以安裝在管道的任何位置上，介質從下往上流。
4、鉻鉬鋼截止閥表面噴深藍色漆，法蘭部分留白。也可按客戶噴涂包裝。
二、J41Y鉻鉬鋼截止閥--生產范圍
|
型號： |
J41Y-6I/25I/40I/64I/100I/160I |
口徑： |
DN15-DN500 |
|
壓力： |
1.6MPA-16MPA |
材質： |
鉻鉬鋼、鉻鉬釩鋼 |
三、J41Y鉻鉬鋼截止閥--試驗壓力
|
公稱壓力PN(MPa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
殼體強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15 |
24 |
|
上密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11 |
18 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11 |
18 |
四、J41Y鉻鉬鋼截止閥--使用范圍
|
產品類型 |
適用介質 |
適用溫度(℃) |
|
J41Y-C型 |
水、蒸汽、油品 |
≤425℃ |
|
J41Y-I型 |
水、蒸汽、油品 |
≤550℃ |
五、J41Y鉻鉬鋼截止閥--主要零件材料
|
產品類型 |
零件名稱 |
|||||||
|
閥體、閥蓋 |
閥桿 |
閥瓣 |
密封面 |
閥桿螺母 |
填料 |
緊固件 |
手輪 |
|
|
J41Y-C型 |
25、WCB |
鉻不銹鋼 |
2Cr1325 |
鈷基硬質合金鋼 |
鋁青銅 |
柔性石墨 |
優質碳鋼 |
可鍛鑄鐵 |
|
J41Y-I型 |
鉻鉬鋼 |
鉻鉬鋼 |
合金鋼 |
鈷基硬質合金鋼 |
鋁青銅 |
柔性石墨 |
合金鋼 |
可鍛鑄鐵
|
