產品型號：J41Y-16I
常用材質：碳鋼、不銹鋼、鉻鉬鋼
產品規格：DN15-DN700

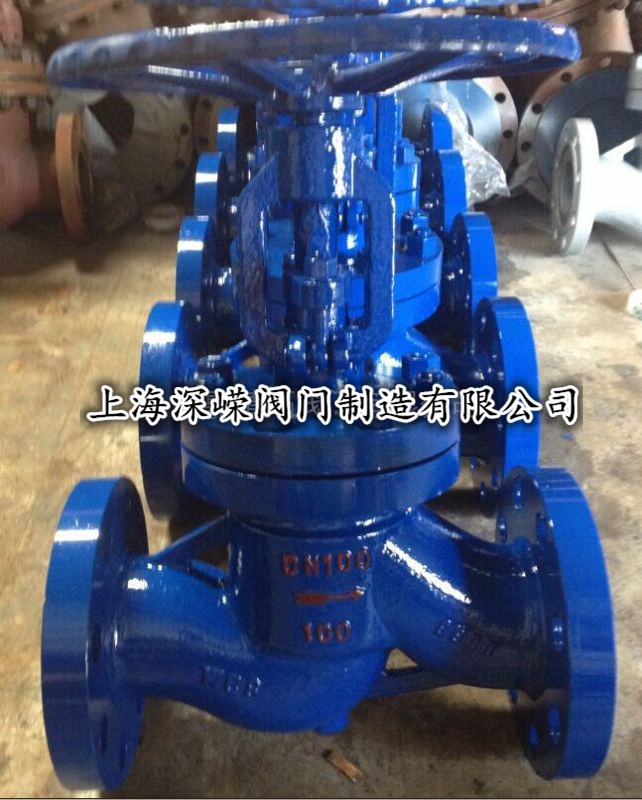

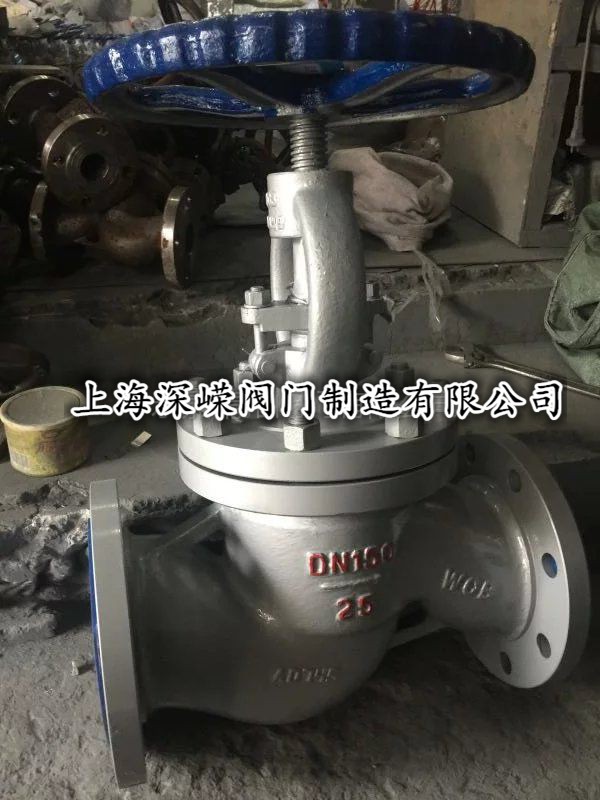

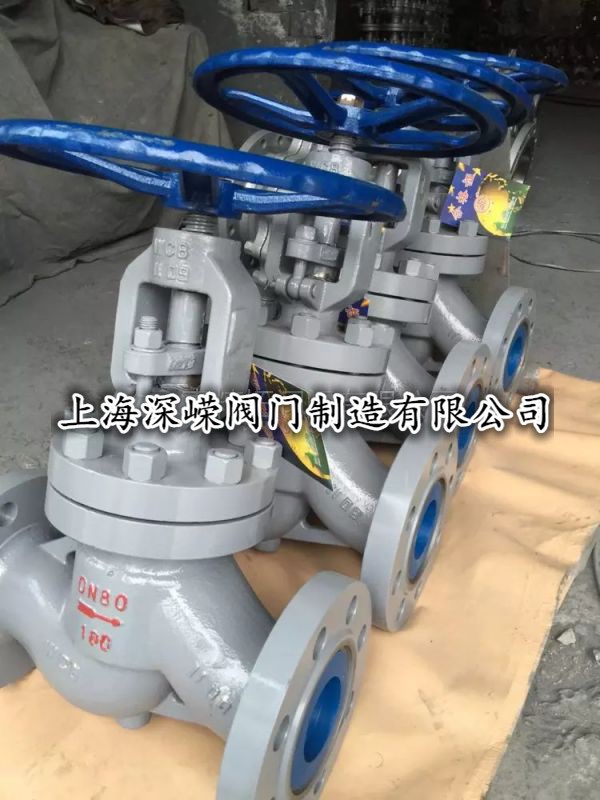

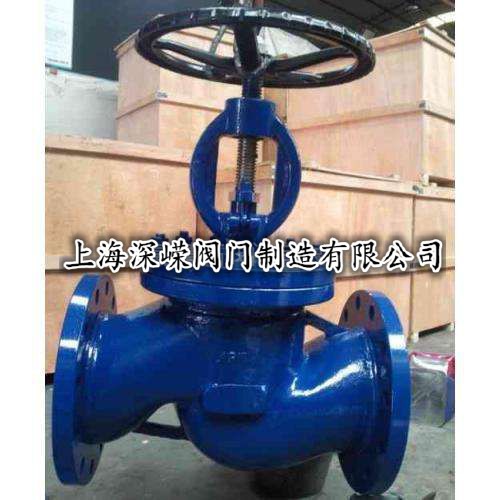

J41Y-16I鉻鉬鋼截止閥
【詳細說明】
閥體的材質有:WC6。工作壓力1.6-32MPA（美標從150LB-2500LB，）。工作溫度-20°C- 550°C，閥門口徑從DN10-DN300。連接方式:法蘭、絲口或焊接。應用領域：機械設備、化工設備、通用零部件、工業設備、制藥設備、通用設備、石化設備、電力設備、治金粉末設備、采礦設備，市政、電子工業等。歡迎訂購訂做！
型號規格:J41Y-16I/25I/40I/64I/100I/160I
適用介質 水、蒸汽、油品、硝酸、醋酸、堿液、鹽水、海水、氧氣等
鉻鉬鋼截止閥結構特點與用途：
全關時手輪按順時針方向旋轉；
可以安裝在管道的任何位置上，介質從下往上流；
鉻鉬鋼截止閥試驗壓力
|
公稱壓力PN（MPa）Nominal pressure |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
殼體強度試驗Shell strength test |
2.4 |
3.8 |
6.0 |
9.6 |
15 |
24 |
|
上密封試驗Back seal test |
1.8 |
2.8 |
4.4 |
7.0 |
11 |
18 |
|
密封試驗Seal test |
1.8 |
2.8 |
4.4 |
7.0 |
11 |
18 |
鉻鉬鋼截止閥使用范圍
|
產品類型Product classification |
適用介質Suitable medium |
適用溫度（℃）Suitable temperature |
|
J41（H.Y）-C型 |
水、蒸汽、油品Water,steam,oilgoods |
≤425℃ |
|
J41Y-I型 |
水、蒸汽、油品Water,steam,oilgoods |
≤550℃ |
鉻鉬鋼截止閥主要零件材料：
|
產品類型Product classification |
零件名稱Part name |
|||||||
|
閥體、閥蓋Body bonnet |
閥桿Valve stem |
閥瓣Disc |
密封面Sealing face |
閥桿螺母Yoke nut |
填料Packing |
緊固件Fastener |
手輪Handwheel |
|
|
J41（H.Y）-C型 J941（H.Y）-C型 |
25、WCB |
鉻不銹鋼Cr.Stainless steel |
2Cr1325 |
H:不銹鋼Y:鈷基硬質合金鋼H:Stainless steelY:Co-based carbide alloy steel |
鋁青銅Albronze |
柔性石墨Flexible graphite |
優質碳鋼High-grade carbon steel |
可鍛鑄鐵Forgeable cast-iron |
|
J41Y-I型J941Y-I型 |
鉻鉬鋼 Cr.Mo steel |
鉻鉬鋼Cr.Mo steel |
合金鋼Alloy steel |
鈷基硬質合金鋼C0-based carbide alloy steel |
鋁青銅Albronze |
柔性石墨Flexible graphite |
合金鋼Alloy steel |
可鍛鑄鐵Forgeable cast-iron |
